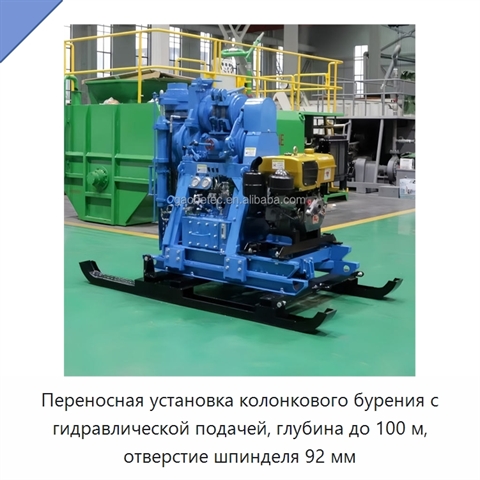

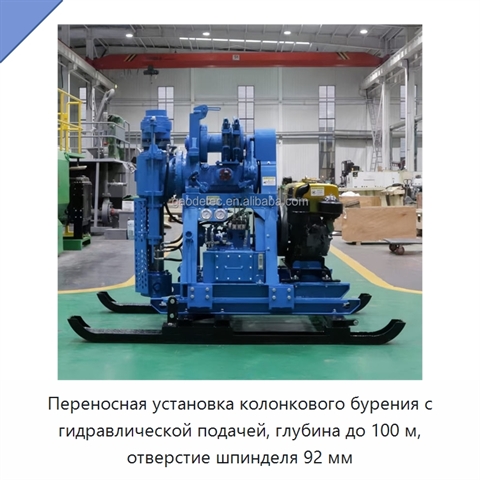

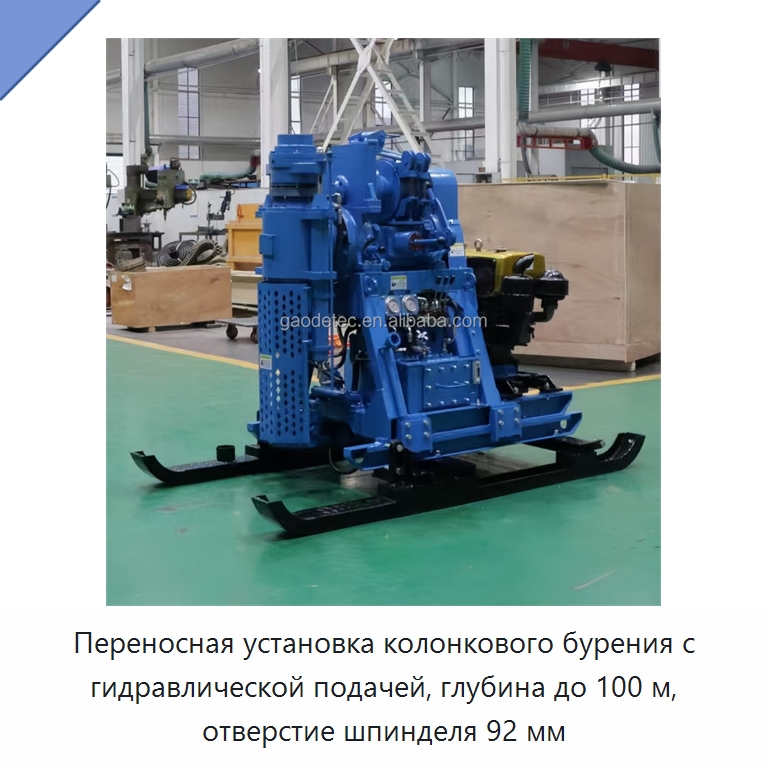

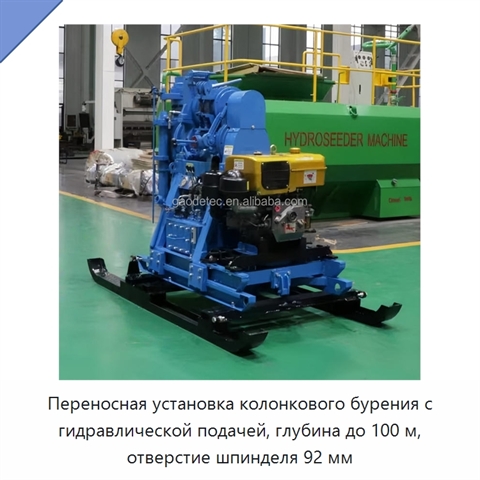

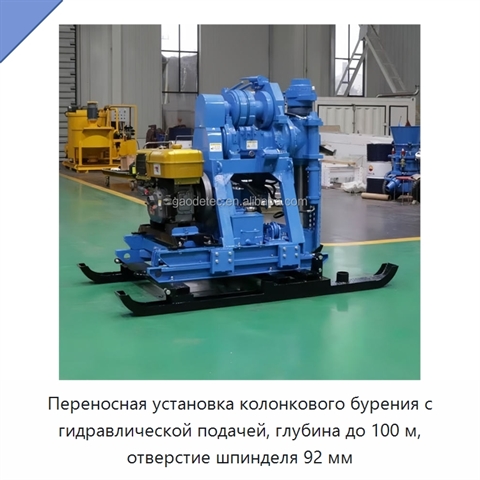

Переносная установка колонкового бурения с гидравлической подачей, глубина до 100 м, отверстие шпинделя 92 мм

Name: Переносная установка колонкового бурения с гидравлической подачей, глубина до 100 м, отверстие шпинделя 92 мм
SKU: 141-085

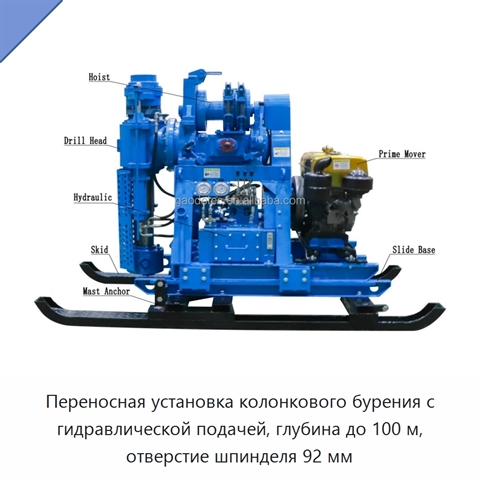

Переносная установка колонкового бурения предназначена для исследования грунта, геотехнических изысканий, геологоразведочных работ и алмазного колонкового бурения. На стальной раме-салазках объединены шпиндельная буровая головка, система гидравлической подачи, планетарная лебёдка, подвижное основание и четырёхстоечная мачта. При использовании обсадных труб NW глубина бурения достигает 100 м. Отверстие шпинделя составляет 92 мм, ход подачи — 500 мм. Шпиндель имеет три скорости прямого вращения — 91, 340 и 524 об/мин — и скорость обратного вращения 77 об/мин; крутящий момент равен соответственно 79, 21 и 14 кгс·м, а при обратном вращении — 93 кгс·м. Два цилиндра подачи обеспечивают плавную регулировку и усилие вверх до 5580 кгс. Поворотная буровая головка допускает компоновку для наклонного бурения, а гидравлическое перемещение на 370 мм позволяет устанавливать её над скважиной или отводить в сторону. Ручной трёхкулачковый патрон сочетается с однодисковой сухой главной муфтой и коробкой передач со скользящими шестернями, имеющей три передние и одну заднюю передачу. Пластинчатый насос переменного рабочего объёма подаёт 25 л/мин при 1500 об/мин; максимальное давление составляет 105 кгс/см². Встроенная планетарная лебёдка управляется ручным рычагом с кулачковым механизмом, имеет грузоподъёмность 1500 кг и средние скорости каната 17, 65 и 101 м/мин. Барабан рассчитан на канат диаметром 10 мм длиной 35 м либо диаметром 12 мм длиной 25 м. Четырёхстоечная мачта установлена на салазках и имеет три уровня раскосов; диаметр её стальных труб составляет 60 мм спереди и 48 мм сзади. Размер мачты — 1250 × 1260 × 5750 мм, масса — 170 кг, диаметр шкива — 280 мм. Размер установки составляет 1140 × 2186 × 1585 мм, масса — 1300 кг. Три ролика на салазках облегчают перемещение между близко расположенными точками бурения.

Наименование производителя

100m Diesel Electric Portable Geotechnical Drilling Rig Core Boring Machine for Soil and Rock Sampling, 100m 15HP Diesel Powered Hydraulic Feed Core Drill Rig Geological Drilling Machine for Exploration, 100m 15HP Diesel 92mm Spindle Bore Portable Hydraulic Core Drilling Rig Boring Machine for Soil Investigation, 15kW Electric Exploration Drilling Rig for Subsurface Engineering Investigation and Geological Exploration, 15HP Compact Geotechnical Drilling Rig for Foundation Site Investigation and Mineral and Geological Exploration

Задать вопрос Искать на Baidu

Какую задачу решает переносная установка колонкового бурения

Установка колонкового бурения применяется для исследования грунта, отбора образцов грунта и горных пород, геотехнических изысканий и геологоразведочных работ на площадках дорог, мостов, плотин, зданий и фундаментов.

Бурение скважин

Характеристики ЖМЭ-75(9Ж)

Модель (по базе 91Т)ЖМЭ-75(9Ж)

Глубина сверлениямакс. 100 м

Диаметр сверления92 мм

Тип питаниядизельный, электрический

Типустановка колонкового бурения

Масса1300 кг

Переносная установка колонкового бурения - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ЖМЭ-75(9Ж) под конкретные условия применения (силами первого производителя или силами нашего завода в России).

Дата последней проверки актуальности данных: 10.08.26

Данные о производителе и характеристиках проверены.
