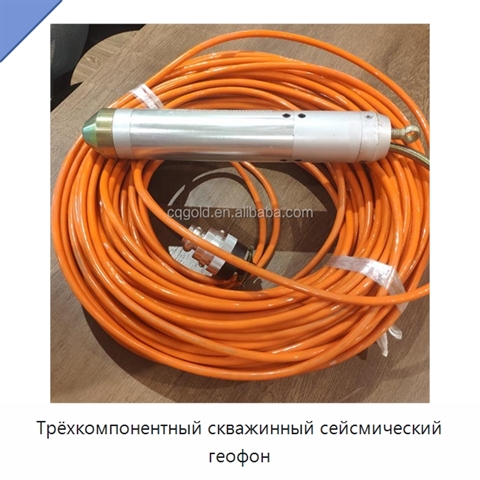

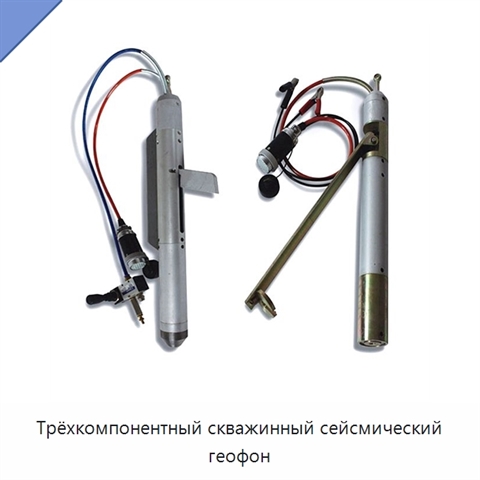

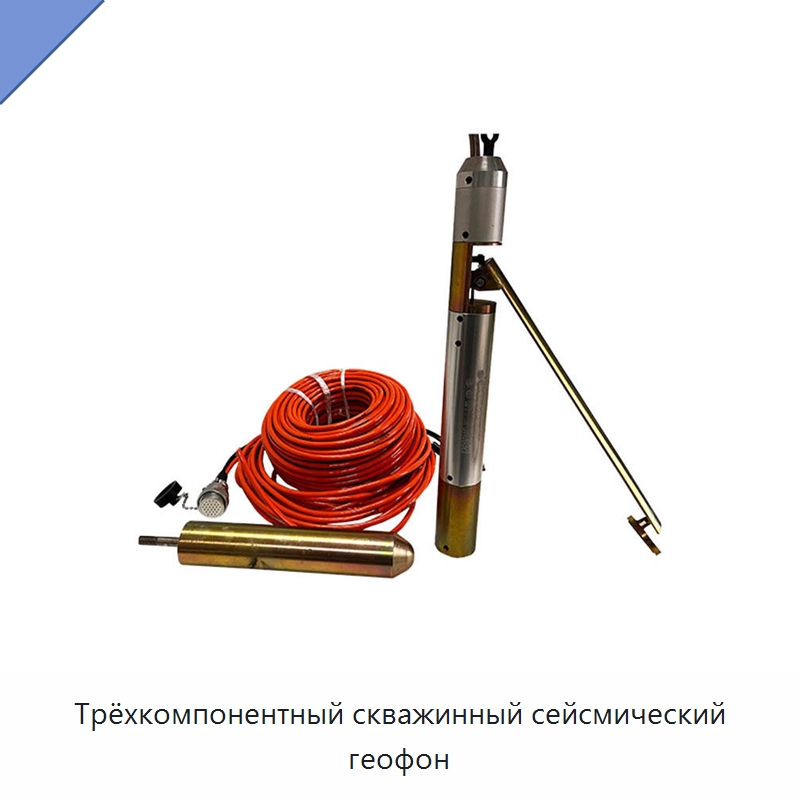

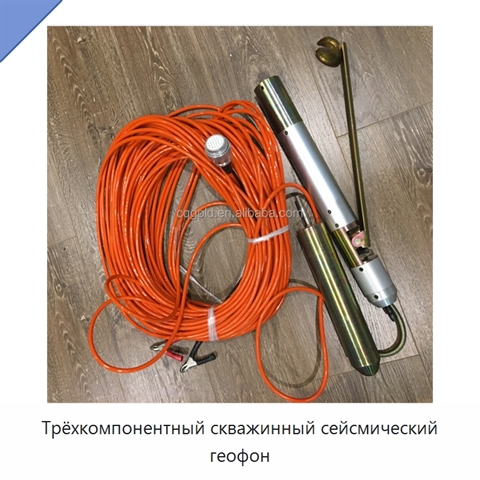

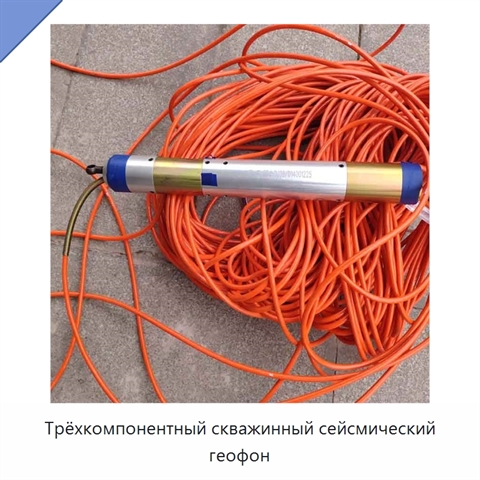

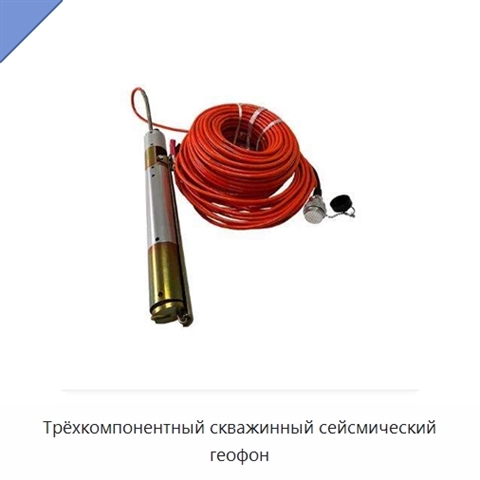

Трёхкомпонентный скважинный сейсмический геофон

Трёхкомпонентный скважинный сейсмический геофон представляет собой электродинамический датчик скорости. Конструкция включает три высокочувствительных взаимно ортогональных чувствительных элемента, ориентированных по декартовым осям. Торсионная пружина и электромагнитное устройство прижима к боковой стенке позволяют использовать геофон в скважинах диаметром от 60 до 160 мм; при регулировке положения винта максимальный диаметр может достигать 200 мм. Выходной конец кабеля можно приварить в соответствии с требованиями пользователя либо оснастить 27-контактным штекером. Соединительная коробка может комплектоваться платой с разъёмом Q9 или штекерной платой. При вибрации от поверхности земли подвижные катушки элементов перемещаются относительно магнитной системы, пересекая силовые линии магнитного поля. В каждой катушке индуцируется электрический сигнал, благодаря чему механические колебания преобразуются в электрические. В качестве натяжного рычага используется язычковый элемент, а электромагнит служит натяжным устройством. Частота геофона выбирается в соответствии с требованиями пользователя. Собственная частота составляет 38 ± 5 %, чувствительность — 1000 ± 5 % мВ/(см·с⁻¹), коэффициент затухания — 0,6 ± 10 %, внутреннее сопротивление элемента — 3840 ± 5 Ом. Искажения не превышают 0,2 %, сопротивление изоляции составляет не менее 50 МОм, рабочая температура — от −40 до +70 °C. Диаметр зонда — 60 мм, нормальный угол наклона зонда к оси — менее 20°.
