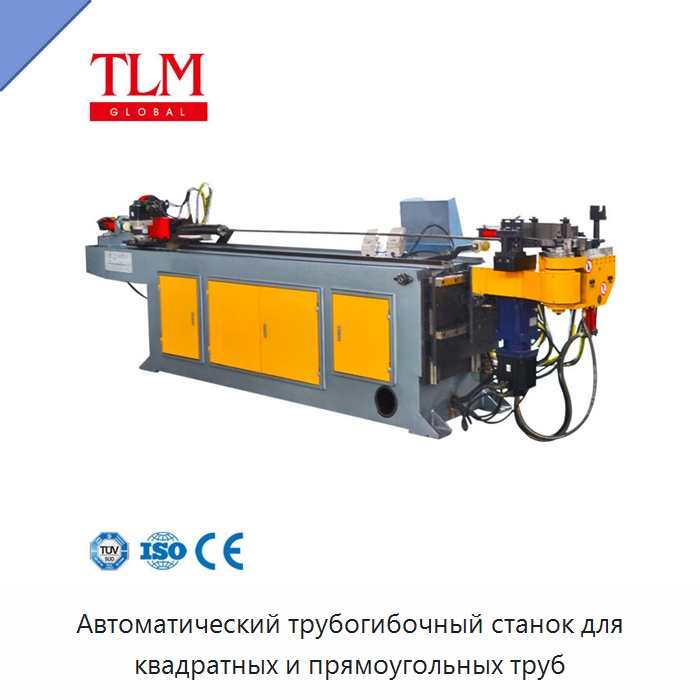

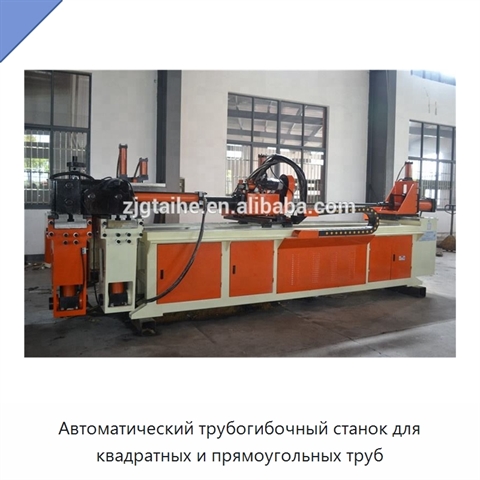

Автоматический трубогибочный станок для квадратных и прямоугольных труб

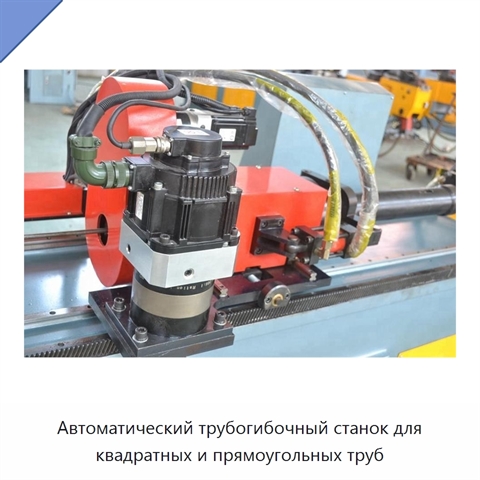

Станок выполняет гибку сложных пространственных заготовок по параметрам, заданным через систему управления. Гибка выполняется гидравлическим приводом, а поворот и подача — сервомоторами. Пневматическое перемещение предусмотрено для зажима, прижимного зажима, сцепления и оправки; оправка рассчитана на высокую скорость работы. Система автоматической смазки обслуживает головку станка и оправку. Предусмотрены различные варианты конструкции оснастки, извлечение оправки для труб очень малой толщины и повторный зажим для работы с трубами без ограничения длины. Дополнительные функции включают пробивку отверстий, резку, гибку с несколькими радиусами и роликовую гибку. В стандартную оснастку входят зажимная матрица, зачистная матрица, оправка, прижимная матрица и гибочная матрица. Отдельный масляный бак с фильтром упрощает очистку. Опциональная система управления на базе промышленного компьютера поддерживает 3D-симуляцию, 3D-просмотр, ввод чертежа и дистанционное управление. Максимальный наружный диаметр трубы из углеродистой стали — 115 × 6,5 мм; диапазон радиуса гибки — 1D–500 мм; максимальный угол гибки — 185°, скорость гибки — 20–30°/с, скорость поворота — 30–180°/с, скорость подачи — 300–700 мм, рабочая длина оправки — 3200 мм. Мощность гидравлического двигателя составляет 22 кВт, гидравлическое давление — 14 МПа.

Наименование производителя

115CNC Gym Equipment Making Machine Tube Pipe Bending Machine for square Rectangle Tube
