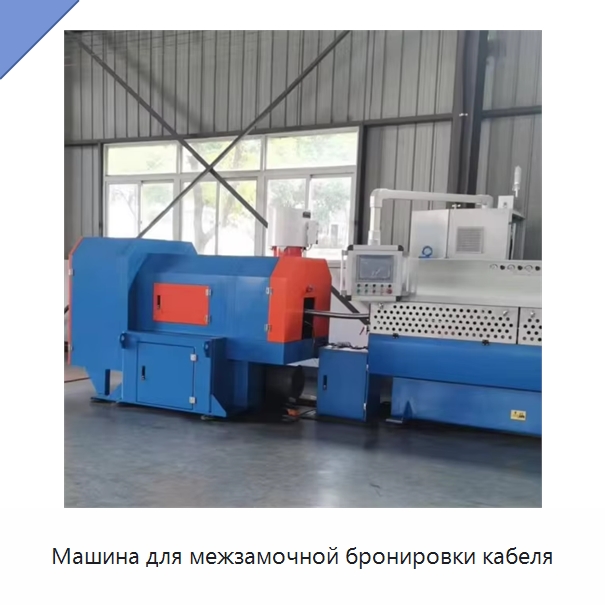

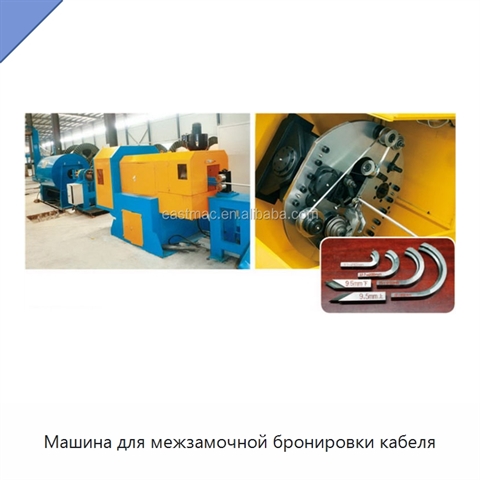

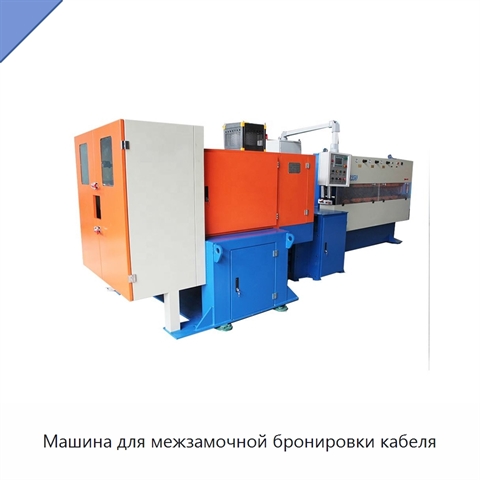

Машина для межзамочной бронировки кабеля

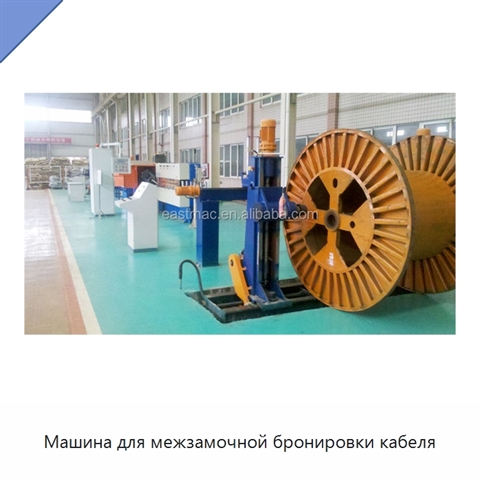

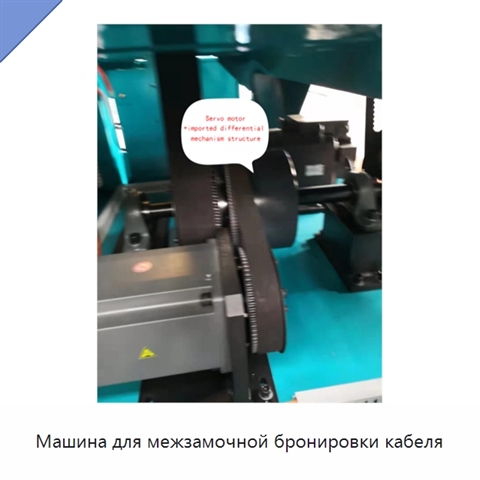

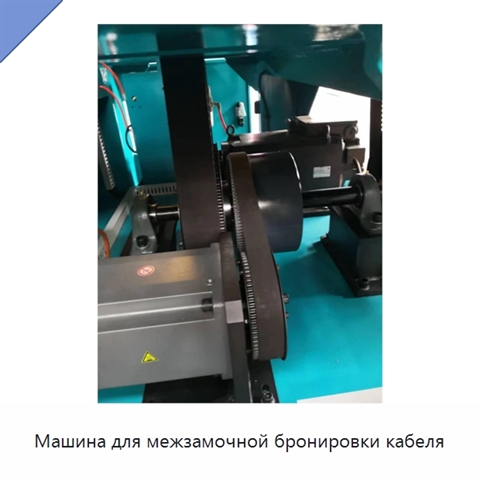

Диаметр кабельной заготовки перед бронировкой составляет 8–120 мм. Для бронирования предусмотрены ленты из алюминиевого сплава серии 5, меди и нержавеющей стали; ширина может составлять 9,5, 12,7 или 19 мм, толщина — 0,5–1,0 мм, а шаг — 6,3, 8,5 или 12,7 мм. Проектная скорость вращения бронирующей головки равна 800 об/мин, рабочая — не менее 550 об/мин без учёта нестабильных соединений, максимальная скорость протяжки — 13,6 м/мин при тяговом усилии до 1250 кг. Привод включает два сервомотора мощностью 22 и 7 кВт; дифференциальный механизм синхронизирует подачу и вращение. Портальный разматыватель диаметром 2500 мм оснащён поперечным перемещением, автоматическим центрированием и электрическими механизмами загрузки и выгрузки, а накопительная стойка хранит перемотанные ленты. Онлайн-устройство перемотки поддерживает динамическое управление натяжением. Плоский гусеничный тяговый механизм имеет пневматическое натяжение и электронный счётчик; устройство намотки с траверсой управляется электрически, а крутящий момент регулируется через инвертор. Система управления рассчитана на 480 В ±10% и 60 Гц и включает программируемый логический контроллер и сенсорный экран. Предусмотрены сигнализация обрыва и окончания материала, защита зажима бобины и защита от превышения предела перемещения.
