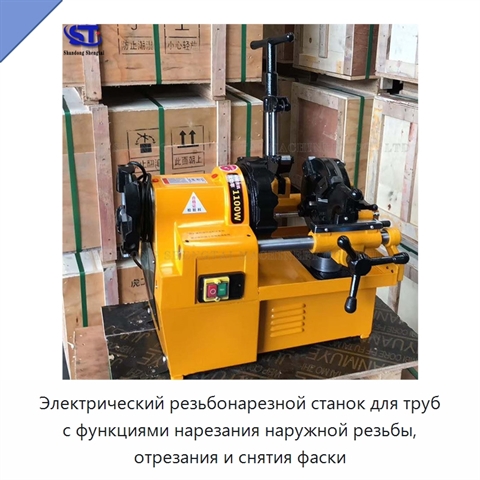

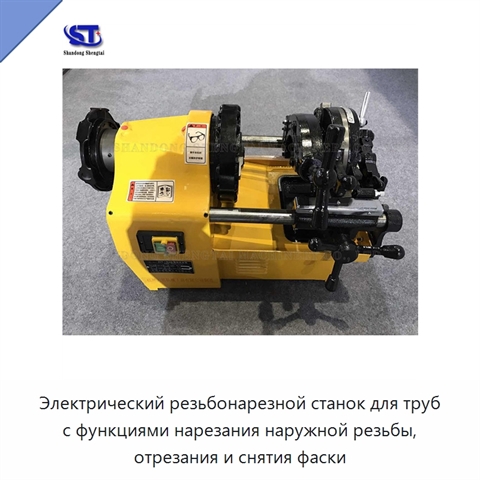

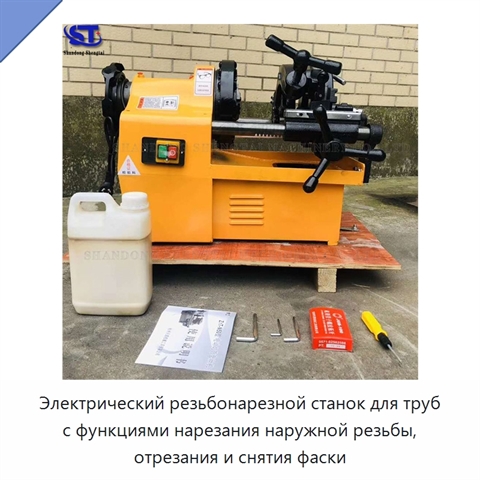

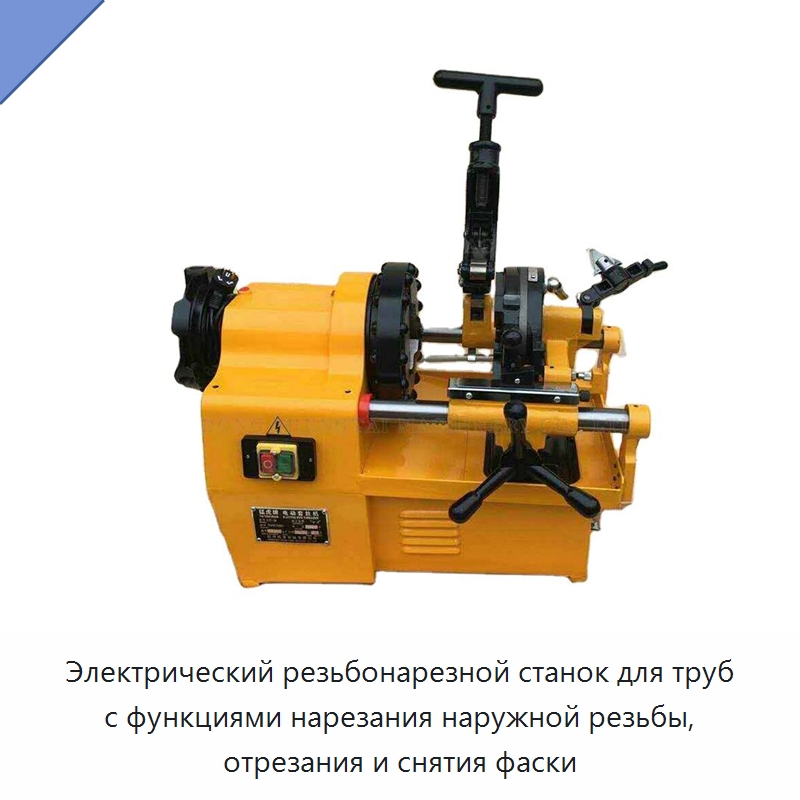

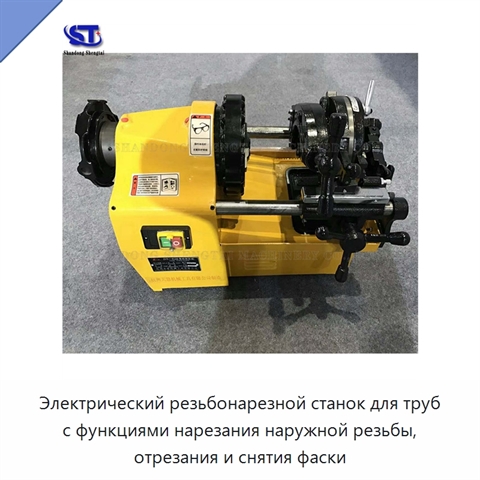

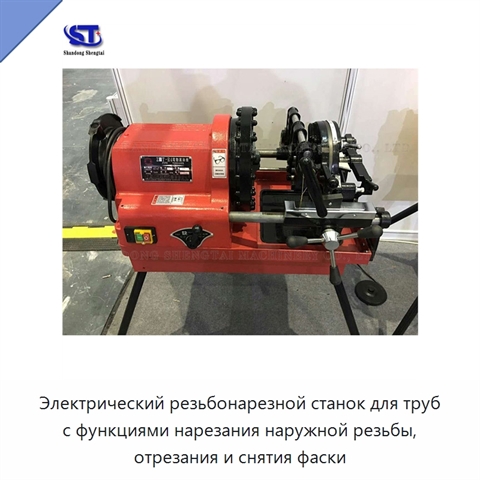

Электрический резьбонарезной станок для труб с функциями нарезания наружной резьбы, отрезания и снятия фаски

Электрический резьбонарезной станок предназначен для обработки труб из углеродистой стали: он нарезает наружную резьбу, отрезает трубу и выполняет снятие фаски внутреннего отверстия. Диапазон обрабатываемых труб составляет 12,7–50,8 мм. Устройство реверсирования изменяет направление вращения зажимного патрона. Труба устанавливается в патрон и вращается вместе с ним. На резьбонарезной головке регулируются раскрытие плашек и длина резьбового участка. При вращении маховика подачи плашки с постоянным усилием подводятся к торцу вращающейся трубы. Автоматическое копировальное устройство выполняет стандартную коническую трубную резьбу. Система охлаждения и смазки автоматически подаёт масло к плашкам. После достижения заданной длины плашки раскрываются, завершая обработку резьбы. Для отрезания на подающем устройстве используется держатель с резцом: его перемещают к выбранной точке, затем лезвие постепенно прижимается к вращающейся трубе. Отрезание выполняется за 4–5 оборотов. Оснастка включает комплект метрических резьб. Напряжение питания составляет 220 В, мощность — 750 Вт, частота вращения — 28 об/мин. Размеры резьбонарезной оснастки составляют 12,7–19,05 мм и 25,4–50,8 мм. Масса брутто — 86 кг, масса нетто — 70 кг. Размер упаковки — 720 × 490 × 560 мм.
