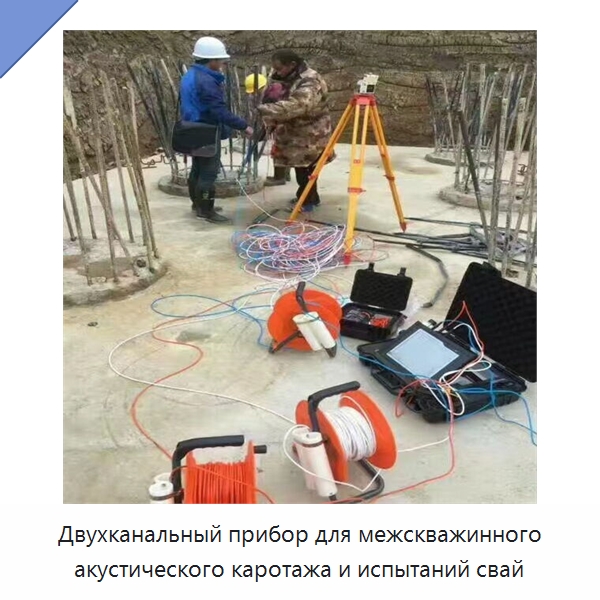

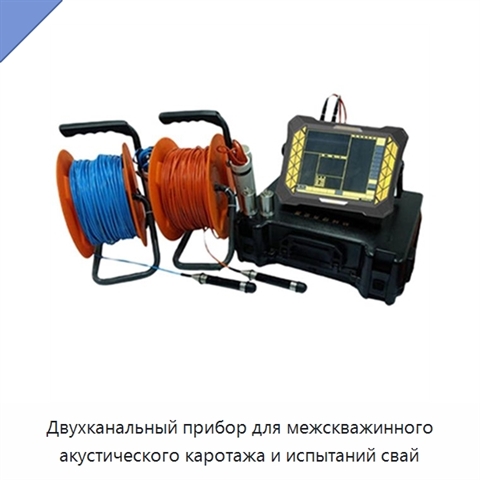

Двухканальный прибор для межскважинного акустического каротажа и испытаний свай

Прибор выполняет синхронную и непрерывную выборку данных. Вычислительная платформа работает с тактовой частотой 1 ГГц. Для отображения результатов установлен жидкокристаллический дисплей для работы на открытом воздухе с диагональю 203,2 мм; управление выполняется через сенсорный экран. Электронный жёсткий диск имеет объём 8 ГБ. Интервал выборки регулируется от 0,03 до 1024 мкс, точность измерения акустического времени составляет 0,03 мкс, а диапазон измерения — 2 × 10^6 мкс. Длина записи составляет 0,5–4 тыс. Передающее напряжение можно устанавливать на уровнях 50, 250, 500 и 1000 В. Динамический диапазон усиления равен 107 дБ, точность регулировки усиления — 0,4 дБ. Ширина передающего импульса составляет 20 мкс, полоса пропускания — 2–500 кГц, чувствительность приёмника — 10 мкВ. Данные передаются через высокоскоростной интерфейс на USB-накопитель. Питание осуществляется от встроенной литиевой батареи, время работы — не менее 8 ч. Рабочая температура составляет от −10 до +45 °C. Размеры основного прибора — 260 × 217 × 56 мм, масса — 2,1 кг. Намоточная лебёдка оснащена токосъёмным кольцом. Межскважинный зонд имеет основную частоту 25 или 50 кГц, а зонд для одной скважины — 30 кГц. Для испытаний свай акустические измерительные трубы размещают по четырём углам; максимальное расстояние между трубами составляет 3,5 м.
