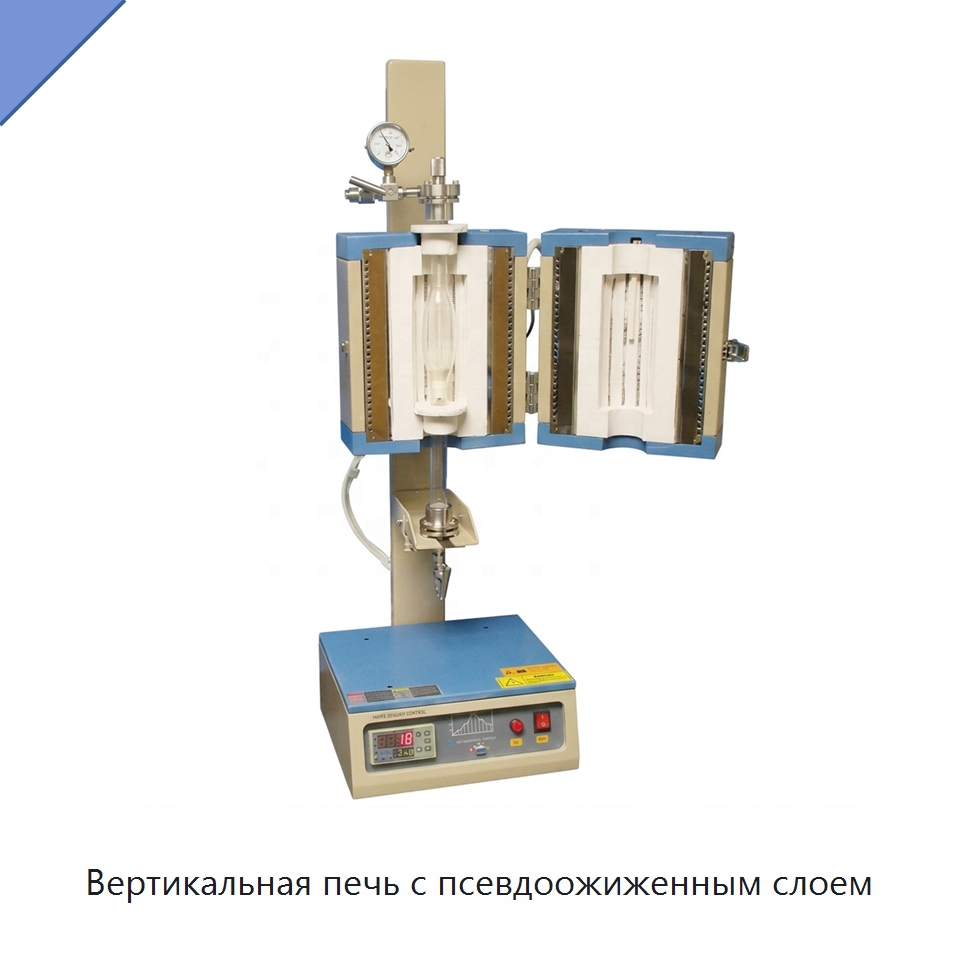

Вертикальная печь с псевдоожиженным слоем

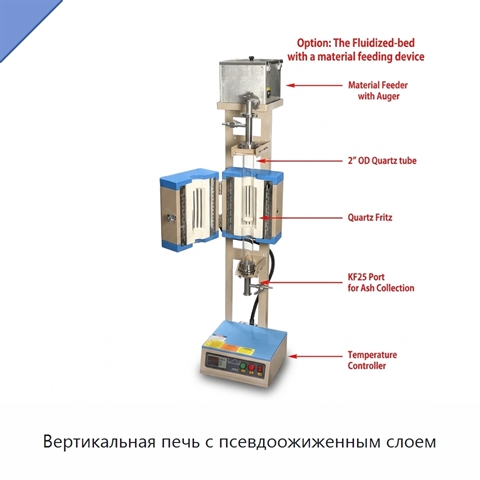

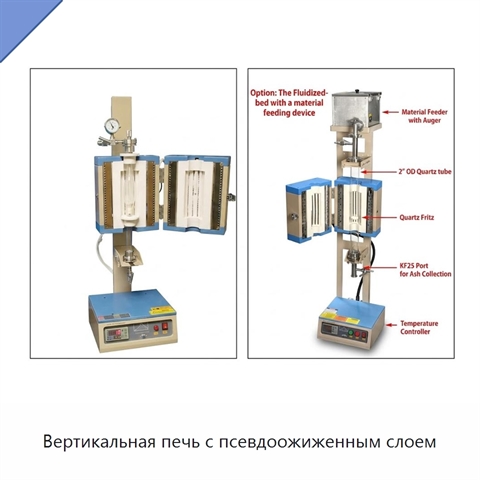

Вертикальная печь с псевдоожиженным слоем оснащена цилиндрической камерой, окружающей кварцевую трубку; в нижней средней части центрального участка установлен встроенный пористый фильтр-фритта с порами 15–40 мкм, наружным диаметром 22 мм и толщиной 4 мм. Восходящая газовая струя равномерно распределяется по сечению камеры и удерживает твёрдые частицы во взвешенном состоянии, обеспечивая теплообмен и нанесение покрытия на каждую из них; после снятия крышки обработанный материал выгружается через верх. Для материалов, обрабатываемых при повышенном давлении, предусмотрена жаростойкая трубка из нержавеющей стали с максимальной рабочей температурой 800 °C и максимальным давлением 3 бар; встроенный клапан избыточного давления автоматически возвращается в рабочее состояние и допускает повторное использование, а комплект включает одну кварцевую трубку с нижней фриттой и расширением для размещения сырья, где наружный и внутренний диаметры на концах равны 25 и 22 мм, а в расширенной части — 50 и 44 мм. Давление и расход потока регулируются с учётом размера частиц, поскольку чрезмерная скорость может вывести твёрдую фазу за пределы рабочего объёма. Стальной двухслойный корпус охлаждается воздухом, имеет разъёмную дверцу для установки и высокочистую волокнистую теплоизоляцию; максимальная температура печи составляет 1100 °C, непрерывная — 1000 °C, а скорость нагрева не превышает 20 °C/мин. Длина рабочей области равна 200 мм при одной зоне, стабильный участок имеет длину 60 мм с отклонением ±2 °C; регулятор поддерживает 30 программируемых сегментов для задания скорости нагрева, охлаждения и времени выдержки, автоматическую настройку, защиту от перегрева и обрыва термопары, сигнализацию превышения установленного предела для работы без постоянного присутствия оператора, а точность регулирования составляет ±1 °C. Дополнительный высокоточный контроллер обеспечивает точность ±0,1 °C. Нижний фланец размером 25,4 мм оснащён фитингом 6,35 мм для подачи первичного газа, верхний фланец такого же размера имеет вход вторичного газа и выпуск; также доступны система смешения газов, датчик кислорода, ультразвуковой распылитель субмикронных капель в нагретую область и питатель для непрерывной работы. Масса печи составляет около 20 кг без мобильной тележки.
