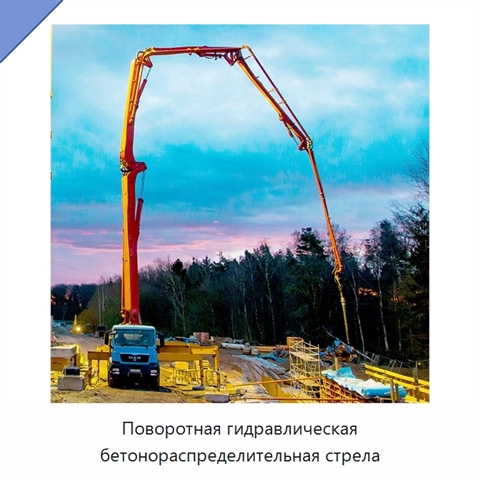

Поворотная гидравлическая бетонораспределительная стрела

Name: Поворотная гидравлическая бетонораспределительная стрела
SKU: 241-853

Гидравлическая бетонораспределительная стрела является концевым оборудованием бетононасоса: бетон поступает по подающему трубопроводу, после чего многосекционная стрела направляет его к поверхности бетонирования. Гидропривод изменяет положение секций Z-, R- или M-образной схемы под различными углами, а платформа поворачивается в рабочем диапазоне 360°. Максимальный рабочий радиус вариантов равен 13, 15, 17, 19, 21 или 23 м; диапазон наклона в зависимости от исполнения составляет 0–84°, 0–89° или −4–90°. Давление гидросистемы составляет 16, 20 или 32 МПа, скорость поворота — 0,46 либо 0,2–0,3 об/мин. Для подачи бетона используется труба ∅125×4 мм; в ряде исполнений размер бетонопровода составляет ∅133×4 мм. На конце стрелы установлен шланг длиной 3 м. Управление осуществляется беспроводным или кабельным пультом, а у отдельных исполнений также с панели. Гидравлические замки, балансировочные и переливные клапаны поддерживают устойчивую работу системы. Исполнение с рамным основанием соединяется со скользящей опалубкой и поднимается вместе с ней без отдельной системы подъёма и без устройства вертикальных отверстий в перекрытиях. Некоторые мобильные модели имеют ходовое основание; их перемещение по рабочей площадке возможно путём подъёма всей машины.

Наименование производителя

21m Working Radius Concrete Construction Site Building Machinery Concrete Pouring and Spreading Machine, 25m Working Height 360-Degree Rotating Truck Mounted Concrete Boom Pump Truck Mobile Concrete Boom Placer for Sale, 21m Mobile Spider Distributor Placer Cement Machinery Hydraulic Concrete Spreader Construction Placer Concrete Placing Boom, 22 M Hydraulic Concrete Placing Boom Portable Mini Concrete Boom Pump Truck Mounted Placer Boom with Remote Control, 23 Meters Work Radius Mobile Spider Hydraulic Concrete Pump Placing Boom Concrete Boom Placer, HGY13 Mobile Hydraulic Concrete Placing Boom 13M Small Mini Spider Stationary Concrete Placer Boom, HGY32/3 Concrete Distributor Placer Parts Putzmeister Concrete Pump Placement Boom Machinery, HGY21 CE Certified Hot Selling Placing Boom Concrete Pump 21m Concrete Placer Boom for Sale, HGY23 Concrete Boom Placer Spider Stationary Mobile Concrete Spider Placing Boom, 22 M Work Height Hydraulic Portable Concrete Pouring Machine Boom Placer Construction Concrete Transport Placing Boom, Construction Floor Climbing Elevator Well Shaft Climbing 13-23m Concrete Spreader Concrete Placing Boom

Задать вопрос Искать на Baidu

Какую задачу решает бетонораспределительная стрела

Гидравлическая бетонораспределительная стрела применяется для распределения бетона при бетонировании высотных зданий, мостов, дорог и тоннелей, в том числе на открытых и узких участках сложного рельефа.

Распределение бетона

Характеристики ЯФК-17(5М)

Модель (по базе 91Т)ЯФК-17(5М)

Мощность(Вт)22 кВт, 5, 5 кВт, 18, 4 кВт

Производственная мощностьвысокая

Напряжение380 В

Бетонораспределительная стрела - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ЯФК-17(5М) под конкретные условия применения (силами первого производителя или силами нашего завода в России).

Дата последней сверки данных: 24.08.26

Производитель и характеристики проверены.
