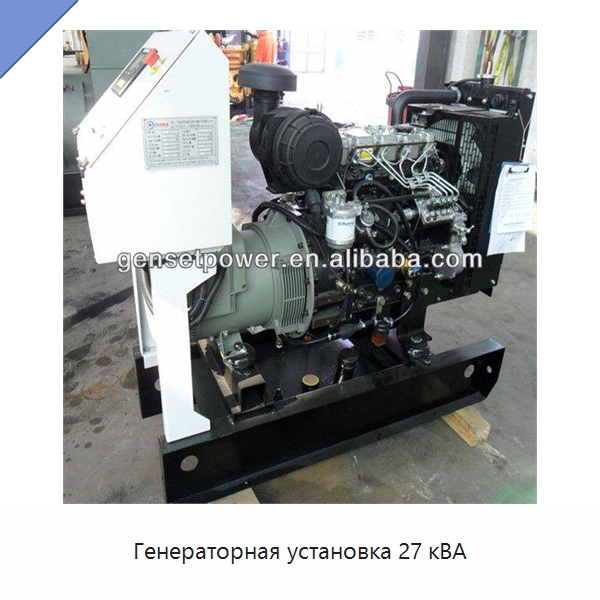

Генераторная установка 27 кВА

Генераторная установка выполнена в интегрированной конструкции на высокопрочной стальной базовой раме: двигатель закреплён на раме через виброизоляционный элемент, вентилятор охлаждения закрыт защитным кожухом, а на установке размещены шкаф управления и автоматический выключатель. При частоте 50 Гц и температуре окружающей среды 40 °C основной режим обеспечивает 24 кВт и 30 кВА, резервный — 26 кВт и 33 кВА. Номинальное выходное напряжение составляет 230/400 В. Габариты равны 2000×850×1150 мм, масса — 1100 кг. Двигатель имеет вертикальную рядную компоновку с тремя цилиндрами, непосредственный впрыск, естественный впуск и радиаторное охлаждение с закрытым водяным контуром. Диаметр цилиндра и ход поршня составляют 105×127 мм, степень сжатия — 19,25:1, рабочий объём — 3,3 л. При частоте вращения 1500 об/мин мощность двигателя составляет 27 кВт в основном и 30 кВт в резервном режиме. Вместимость смазочного масла равна 7,0 л, охлаждающей жидкости радиатора и двигателя при 40 °C — 10,2 л. При полной нагрузке основного режима температура выхлопа составляет 515 °C, расход выхлопных газов — 6,1 м³/мин, максимальное противодавление — 15 кПа, расход воздуха на впуске — 2,6 м³/мин; стандартная температура впускного воздуха — 25 °C. Альтернатор рассчитан на частоту вращения 1500 об/мин и оснащён автоматическим регулированием напряжения с диапазоном ±0,5%, а также бесщёточным самовозбуждением. Коэффициент мощности равен 0,8 при отстающей нагрузке, КПД — 0,862; применяются класс изоляции H и степень защиты IP23. Масса альтернатора составляет 237 кг. Установка рассчитана на температуру окружающей среды от −20 до 40 °C и высоту до 1000 м; применяется стандарт IEC34-1. Система управления может комплектоваться базовой или расширенной панелью с функцией автоматического запуска.
