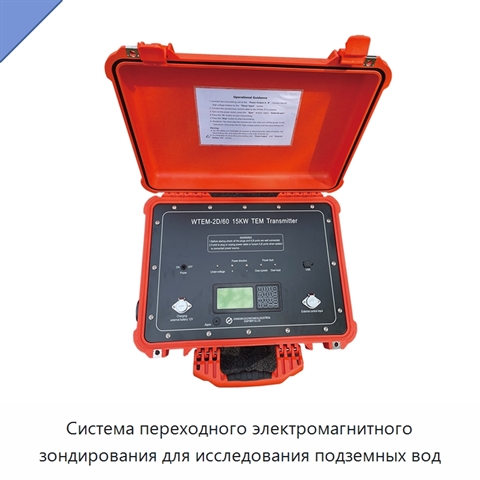

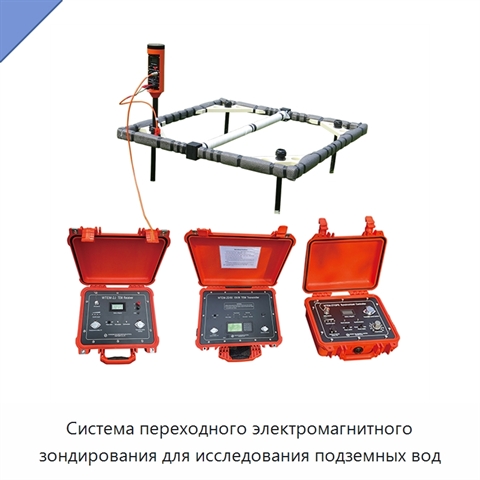

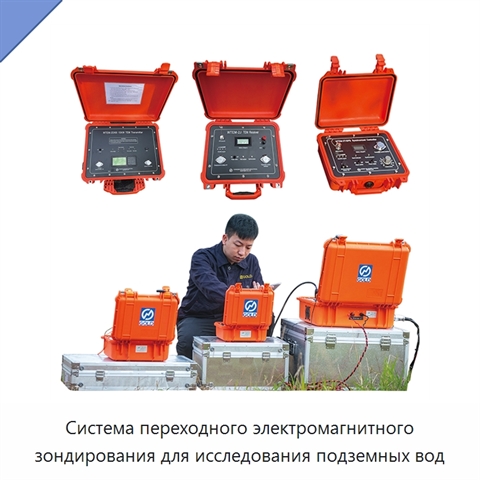

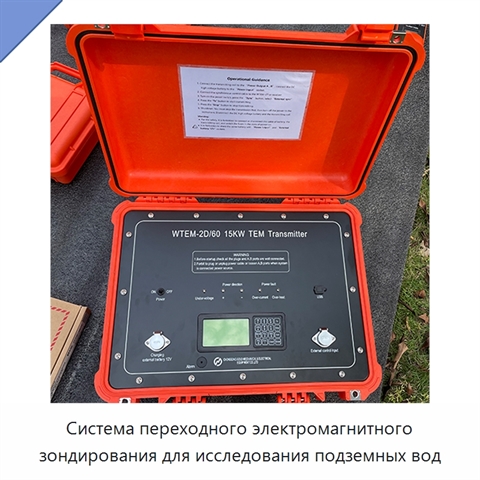

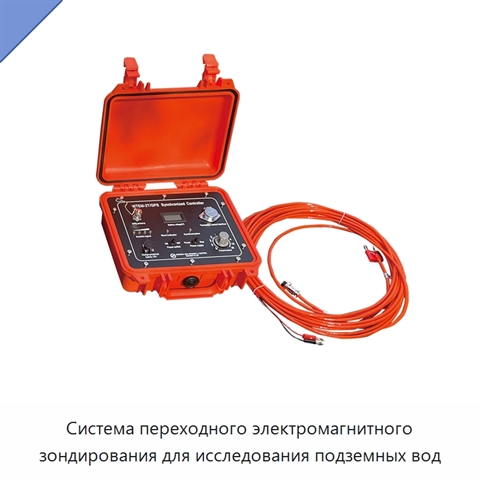

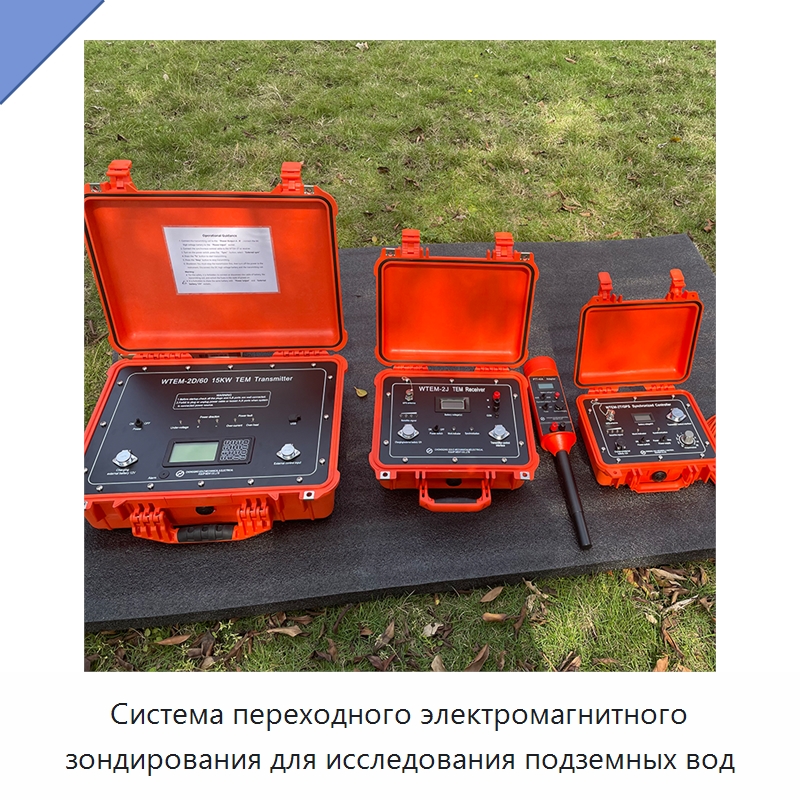

Система переходного электромагнитного зондирования для исследования подземных вод

Система геофизического переходного электромагнитного зондирования предназначена для неразрушающего исследования проводящих материалов и получения вертикальных зондирований удельного электрического сопротивления. Передача и прием сигналов выполняются с помощью последовательности проволочных контуров, размещаемых на поверхности, поэтому после измерений в исследуемой области не остаются отметки. Методика позволяет различать пресную, соленую и загрязненную воду по отклику проводящих материалов. Поверхностная и промежуточная части встроены в единую конструкцию и объединяют несколько функций в одном приборе, пригодном для работы в горных районах и сложной геологической среде. Технология ведущей синхронизации расширяет дальность обнаружения от нескольких метров до 1000 м. Мостовая схема обеспечивает высокую мощность, быстрое отключение и переносное исполнение электромагнитного передатчика. Передающая часть поддерживает ток 25, 50, 100 и 200 А, ширину импульса 10, 20 и 40 мс, частоты 75, 25, 12,5, 6,25 и 1,5625 Гц, напряжение 36-57 В, биполярную прямоугольную форму сигнала и максимальную мощность 12 кВт. Размер передающей катушки составляет от 1 × 1 до 25 × 25 м, время отключения - 0,5-300 мкс. Размеры передающего блока - 312 × 274 × 136 мм, масса - 2 кг. Приемная часть оснащена 16-разрядным аналого-цифровым преобразователем, динамическим диапазоном 140 дБ, уровнем фонового шума не более 600 нВ, минимальным интервалом выборки 1 мкс, подавлением шума более 100 дБ и полосой пропускания 0-500 кГц. Количество накоплений регулируется от 1 до 9999. Размеры приемного блока - 403 × 330 × 178 мм, масса - 8 кг, рабочая температура - от -10 до +50 °C. Предусмотрен порт для передачи данных и взаимодействия оператора с прибором.
