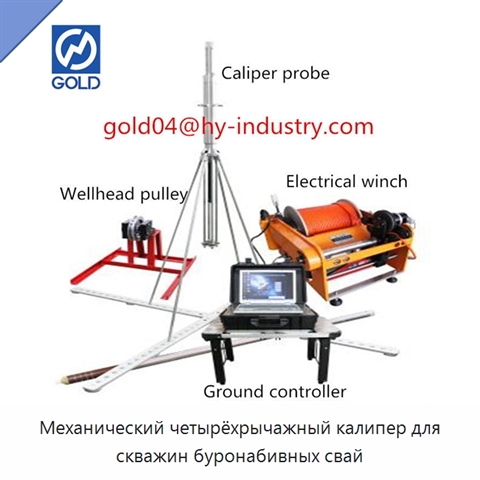

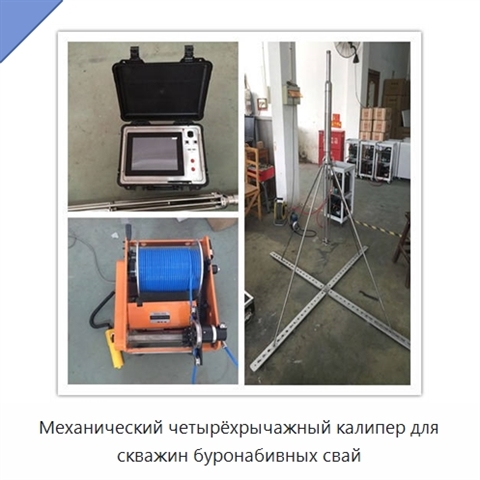

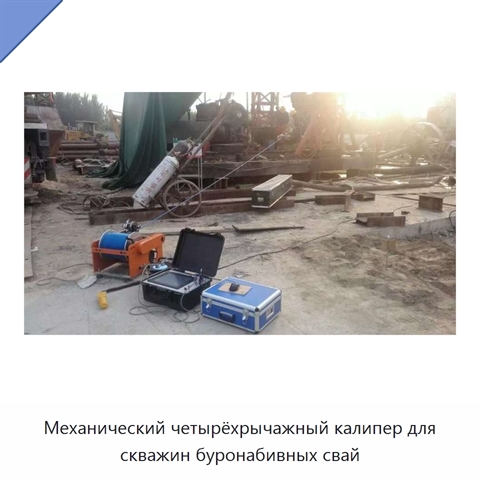

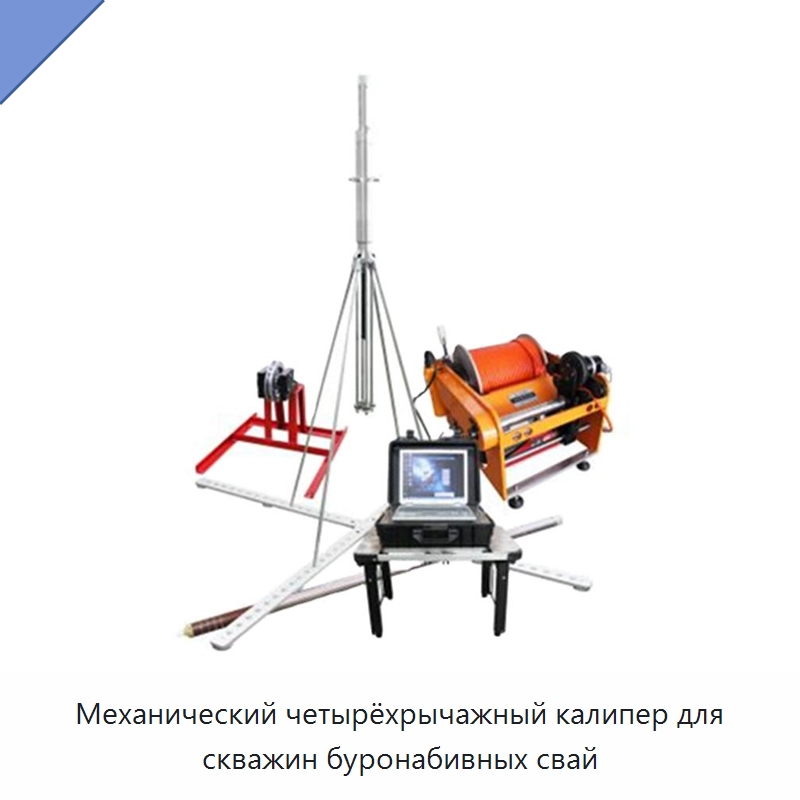

Механический четырёхрычажный калипер для скважин буронабивных свай

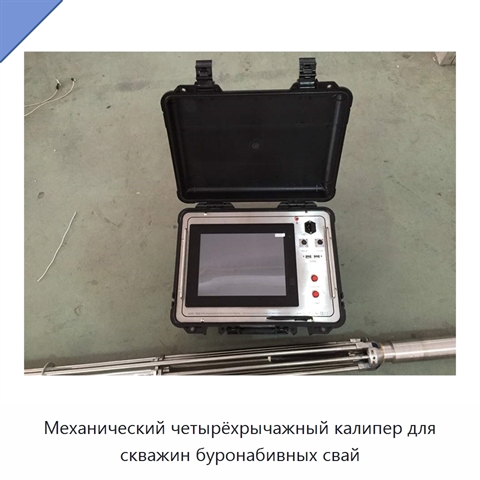

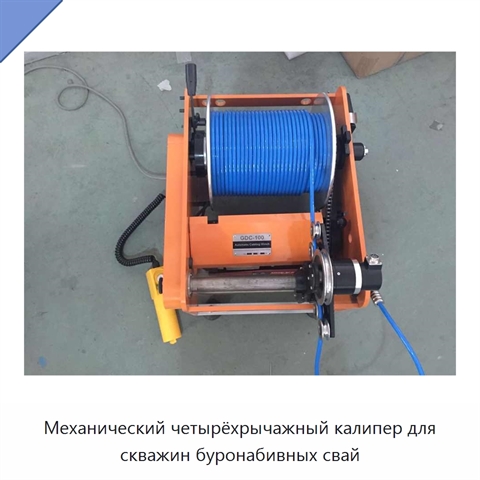

Измерительная система оснащена полностью цифровыми подземными зондами из нержавеющей стали. Калиперный и инклинометрический измерительные узлы, а также узел измерения осадка и наклона объединены в единой системе. Диапазон измерения диаметра составляет 500–3000 мм, точность измерения — не более ±5 мм. Диапазон определения вертикальности — 0–10°, погрешность — не более ±0,1°, точность измерения удельного сопротивления — не более 5%. Для измерения осадка используется зонд диаметром 40 мм с расстоянием между электродами 20±0,5 мм. Предусмотрена лебёдка с автоматической укладкой кабеля: длина кабеля составляет 100 м, скорость прокладки — 10 м/мин, тяговое усилие — не менее 0,35 т, сила вырыва — 0,65 т. Масса лебёдки составляет 50 кг, мощность её двигателя — 500 Вт, габариты — 600×450×350 мм, высота ручного механизма — 600 мм. Рабочая температура измерительного зонда составляет 0–50 °C, наземных блоков — от −10 до 45 °C; относительная влажность — менее 85%. Система обрабатывает данные и график в реальном времени и формирует отчёты о качестве скважины. Управляющий блок выполнен на базе промышленного компьютера, обладает помехоустойчивостью и автоматически распознаёт установленный подземный зонд. Программные средства поддерживают быстрые и инспекционные отчёты.
