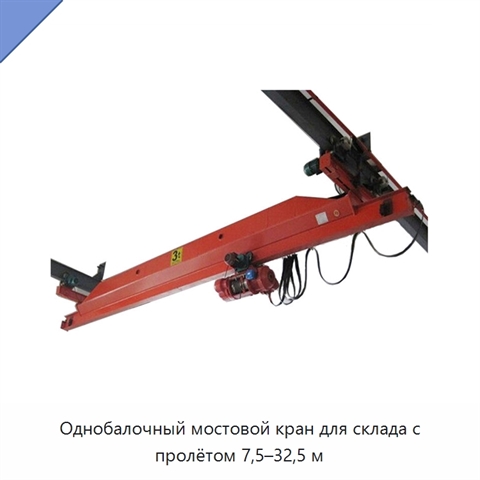

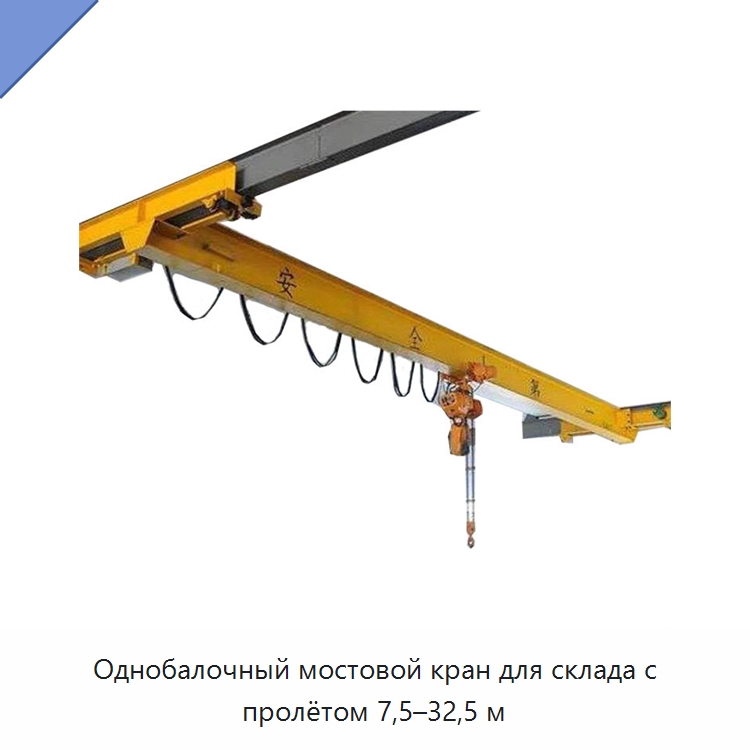

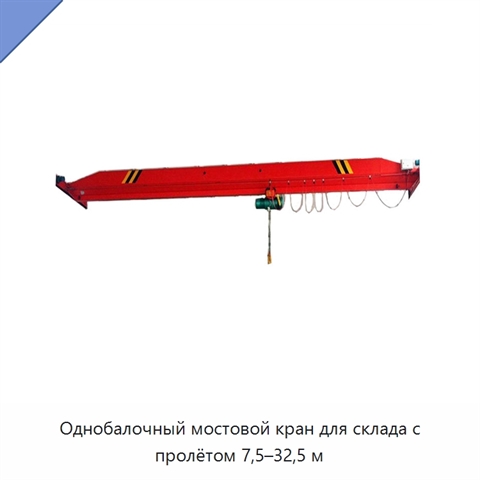

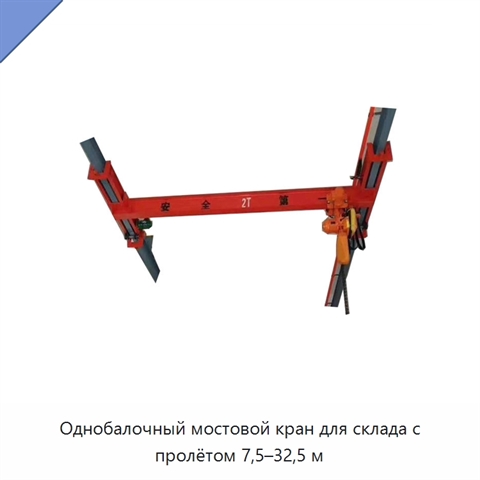

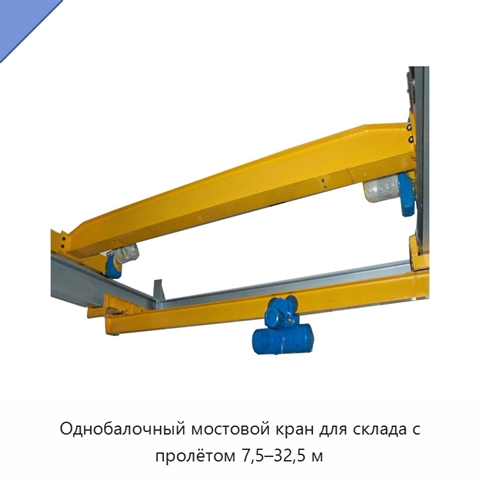

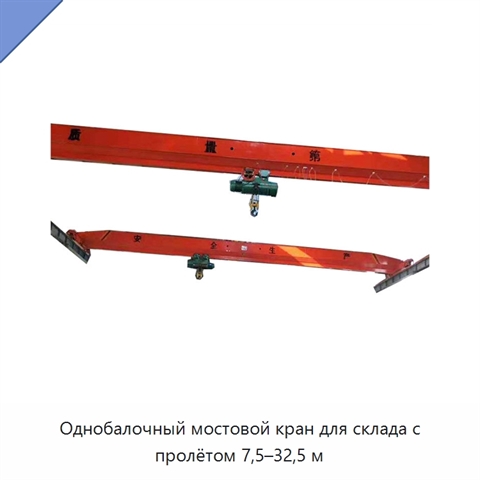

Однобалочный мостовой кран для склада с пролётом 7,5–32,5 м

Однобалочный мостовой кран предназначен для эксплуатации на складе. Максимальная грузоподъёмность составляет 30 т, максимальная высота подъёма — 30 м, номинальный грузовой момент — 200 кН. Диапазон пролёта составляет 7,5–32,5 м. Основные компоненты крана — редуктор и двигатель. При пролётах 7,5; 10,5; 13,5; 16,5; 19,5; 22,5; 25,5 и 28,5 м высота подъёма равна 9 м, скорость подъёма — 7 м/мин, скорость тележки — 20 м/мин, скорость передвижения крана — 20 м/мин. Мощность двигателя подъёма составляет 13 кВт, а мощность двигателя тележки — 0,8 кВт. Масса крана для перечисленных пролётов составляет соответственно 3,26; 3,76; 4,4; 5,17; 5,92; 7,48; 9,71 и 14,05 т, максимальная нагрузка на колесо — 51,3; 55,3; 58,4; 61,3; 63,9; 68,2; 74,2 и 85,4 кН. Расстояние H1 от верха рельса до верхней точки составляет соответственно 720; 720; 820; 875; 875; 925; 1100 и 1200 мм, а расстояние H2 от верха рельса до центра крюка — 1850; 1850; 1850; 1900; 1940; 2000; 1920 и 1920 мм. Колёсная база W равна 2000; 2000; 2000; 2500; 2500; 3000; 3500 и 4000 мм, ширина крана B — 2500; 2500; 2500; 3000; 3000; 3500; 4000 и 4700 мм. Ограничение положения крюка слева S1 составляет 1293 мм, справа S2 — 1893 мм. Высота главной балки H3 для тех же пролётов равна 900; 900; 1000; 1100; 1140; 1250; 1350 и 1450 мм соответственно.
