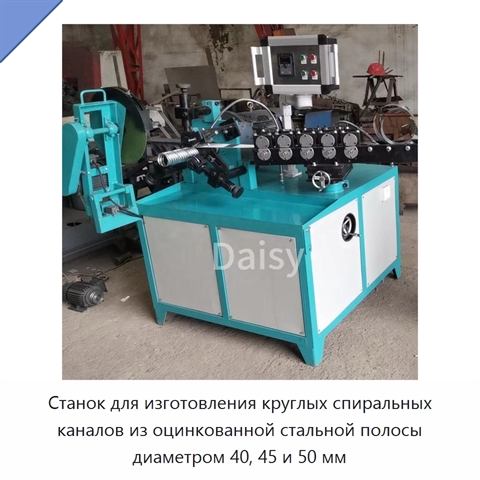

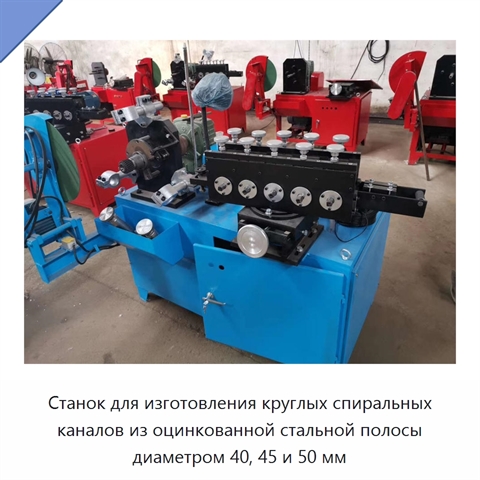

Станок для изготовления круглых спиральных каналов из оцинкованной стальной полосы диаметром 40, 45 и 50 мм

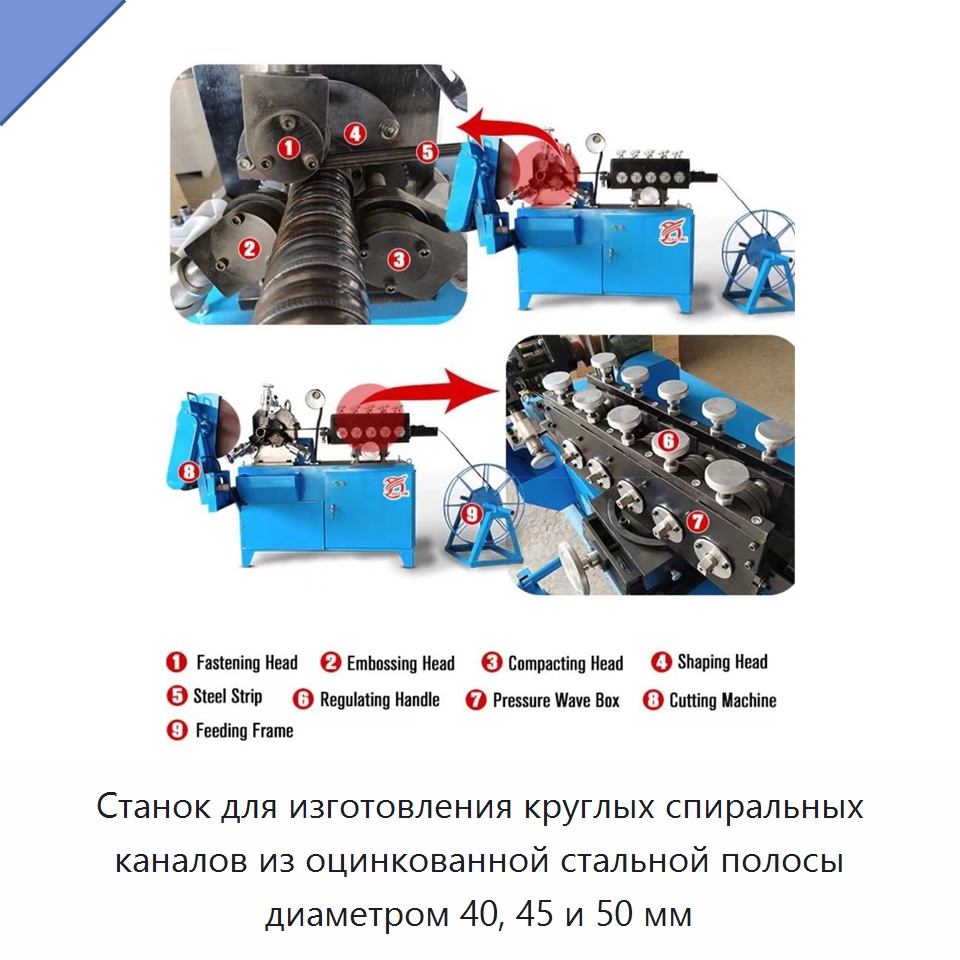

Станок формирует круглые спиральные металлические гофрированные оболочки для резервных каналов в предварительно напряжённом бетоне. В качестве заготовки используется рулон оцинкованной стальной полосы шириной 36 мм. Перед формованием полосу пропускают через ванну с латексным маслом, а направляющая лента задаёт направление её подачи. В четырёхкомпонентном роликовом узле пресс-форма придаёт полосе двойную волну с полукруглым участком: левую кромку загибают вверх, а правую — вниз. Фланцевое колесо прижимает загнутые кромки, прямозубое тиснильное колесо обеспечивает их двустороннее зацепление, а уплотняющее колесо формирует плотно соединённый гофрированный канал. Непрерывная навивка продолжается до достижения требуемой длины. Когда передний конец трубы касается концевого выключателя, главный двигатель автоматически останавливается, после чего автоматическая пила отрезает трубу. Частота вращения двигателя составляет 1430 об/мин. Скорость производства составляет 5 м/мин для диаметров 35–65 мм и 4 м/мин для диаметров 70–135 мм; её регулирует частотный преобразователь. Работой станка управляет система на базе ПЛК.
