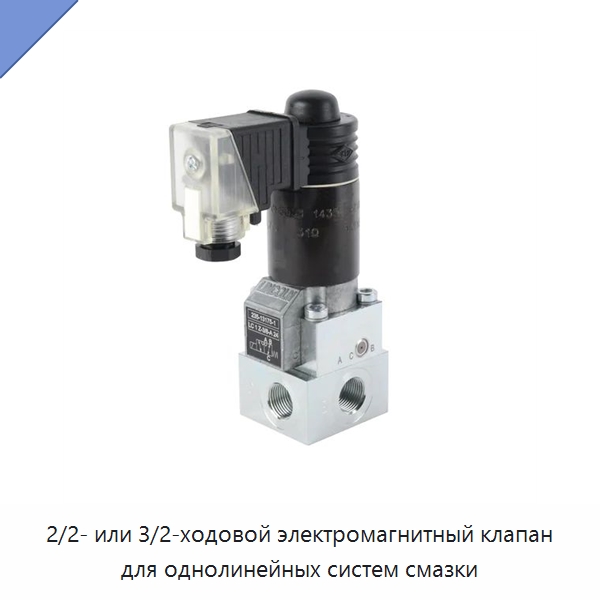

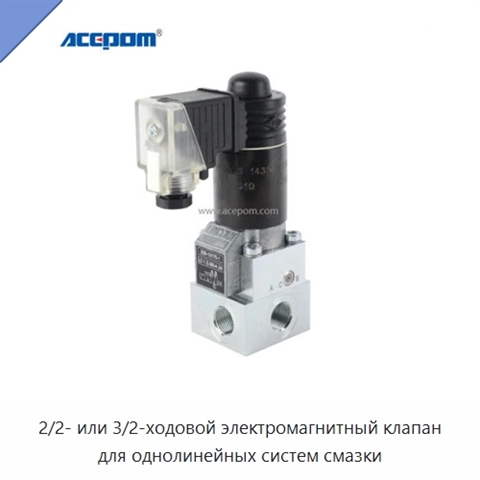

2/2- или 3/2-ходовой электромагнитный клапан для однолинейных систем смазки

Электромагнитный клапан предназначен для работы в однолинейных системах смазки и имеет 2/2- или 3/2-ходовое исполнение. Он обеспечивает подачу смазочного материала в разные контуры: каждый из них можно отдельно подключать к одному выходу насоса посредством включения или отключения клапана, направляя входное давление в один либо другой контур. Конструкция включает сухой магнитный ротор и запорный узел с коническим седлом. В исходном состоянии проход к возвратной линии открыт, а возвратная пружина переводит механизм в начальное положение. Выбранная коммутационная позиция сохраняется, пока подаётся ток. Устройство допускает двунаправленный поток, устойчиво к давлению в обоих направлениях и может работать как разгрузочный клапан. Распределение смазочного материала между контурами может выполняться по различным временным последовательностям. Рабочими средами служат масло, текучая пластичная смазка и пластичная смазка. Рабочая температура составляет от −40 до +70 °C, давление — от 0 до 400 бар, максимальный расход — 2400 см³/мин. Номинальная мощность равна 20 Вт. Для изготовления применяются сталь и алюминий. Размеры составляют 147 × 50 × 45 мм; допускается любое монтажное положение.
