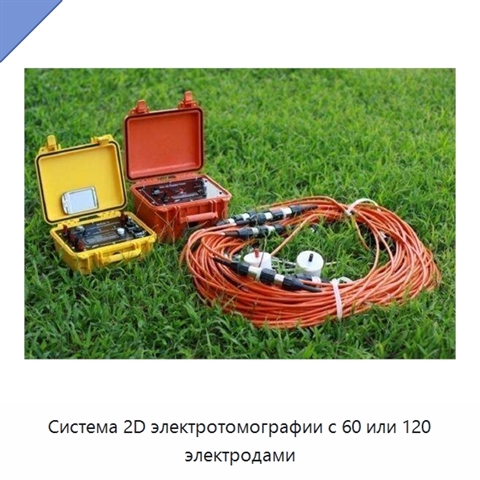

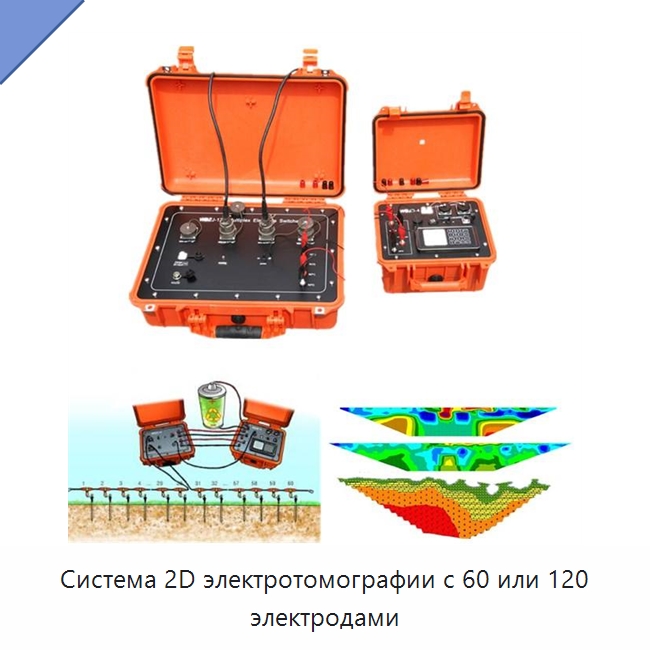

Система 2D электротомографии с 60 или 120 электродами

Прибор объединяет устройство сбора данных и мультиплексор в одном корпусе, поэтому имеет уменьшенные габариты и массу по сравнению с раздельным размещением узлов и снижает риск ошибок при настройке переключателя. Он поддерживает многоэлектродную съемку удельного сопротивления и традиционные электрические методы, а также измерения вызванной поляризации. Переключение диапазонов тока и входного импеданса помогает принимать слабые сигналы. Предусмотрены хранение и вывод значения компенсации напряжения собственной поляризации. Перед каждым измерением автоматически проверяется сопротивление заземления; точки с превышением порога отмечаются, после чего система может продолжить работу, а при обработке данных такие точки можно заменить фиксированным символом. Приемный блок имеет защиту от переходного перенапряжения, передающий блок — защиту от перенапряжения, сверхтока и обрыва цепи AB. Для измерений доступны девять типов электродных установок, а для многоэлектродной съемки — до 18 типов; расстояния между электродами сохраняются в программах, геометрический коэффициент K рассчитывается автоматически или задается вручную. Память программ хранит до 100 групп расстояний, а расширенное хранилище вмещает до 5 000 000 групп измерений. Защита от сбоя питания предотвращает потерю данных, интерфейс USB передает их на компьютер.
