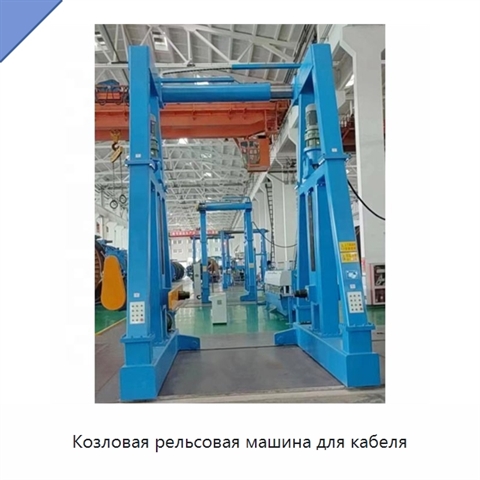

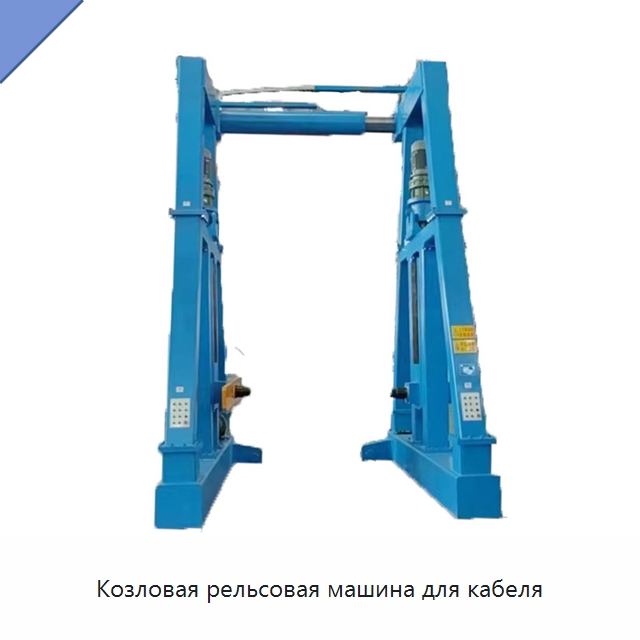

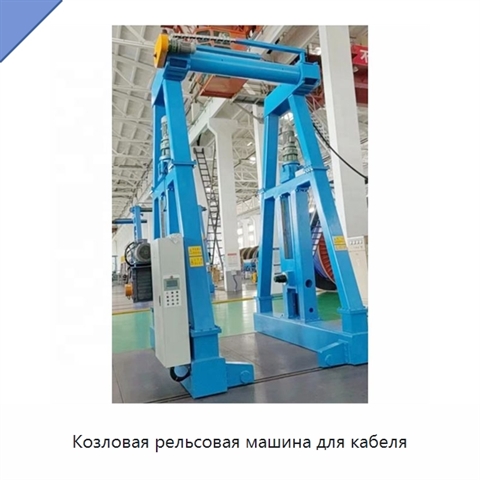

Козловая рельсовая машина для кабеля

Конструкция выполнена в козловом рельсовом исполнении и может размещаться над или под трубчатой конструкцией. Рама сварена из прямоугольных труб и выполнена по А-образной схеме, что обеспечивает устойчивость и высокую несущую способность. Подъёмный механизм снабжён направляющей повышенной прочности и линейной роликовой направляющей. Линейная передача оснащена жёстким редуктором для передачи крутящего момента при низком уровне шума. Приёмный механизм использует двигатель постоянного тока с регулированием скорости и контроллер. Механизм укладки оснащён частотно-регулируемым двигателем и контроллером; предусмотрено автоматическое отслеживание линейной скорости. Шаг укладки и натяжение намотки задаются с сенсорного экрана программируемого логического контроллера. Для четырёх исполнений допустимый диаметр кабеля составляет не более 120, 160, 160 и 180 мм соответственно; диаметр катушки — 1250–2500, 2000–4200, 2500–4500 и 3150–5000 мм; ширина катушки — 1180–1900, 1500–2300, 1900–2500 и 2300–3000 мм; линейная скорость — не более 80, 50, 35 и 30 мм/мин; точность ленточного кабеля — 1–2%; несущая способность — 15, 18, 35 и 40 т.

Наименование производителя

A Type Gantry Rail Move Type Pay-Off and Take-Up Cable Coiling and Rewinding/Unwinding Suitable for Fiber Optic Cables, A Shape Gantry Rail Walk Type Pay-off and Take-up Cable Coiling and Rewinding/unwinding Machine
