Артикул: 443-275
Модель: ЮГА-75(9Р)
Секция: Дополнительная

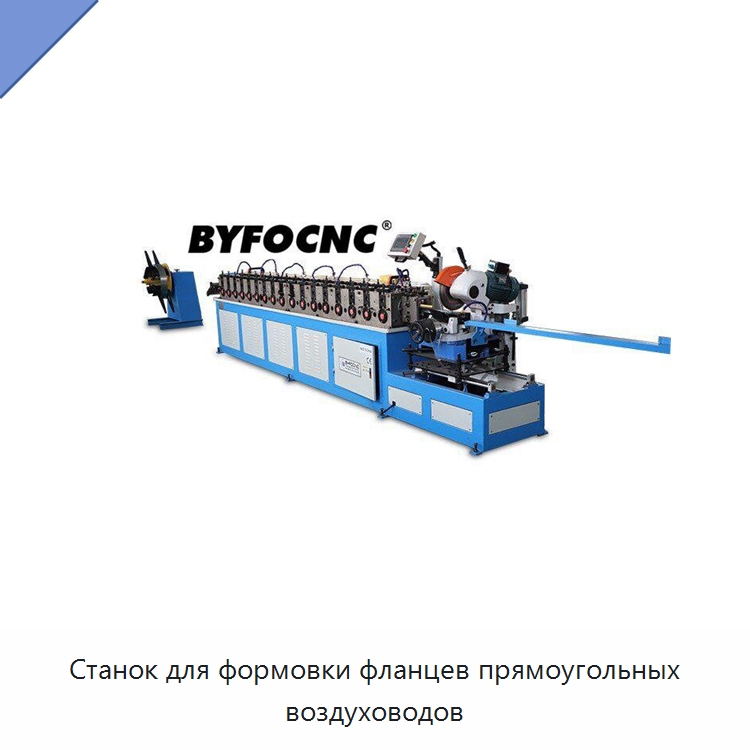

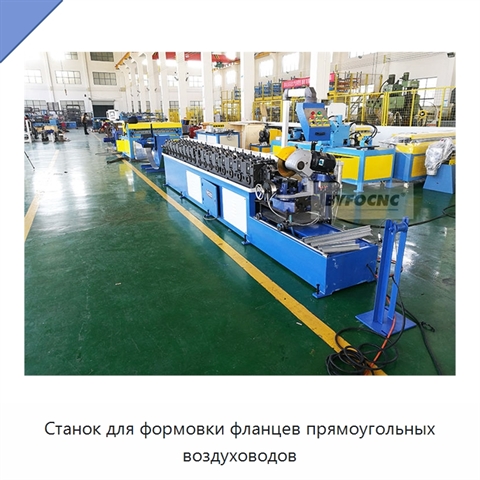

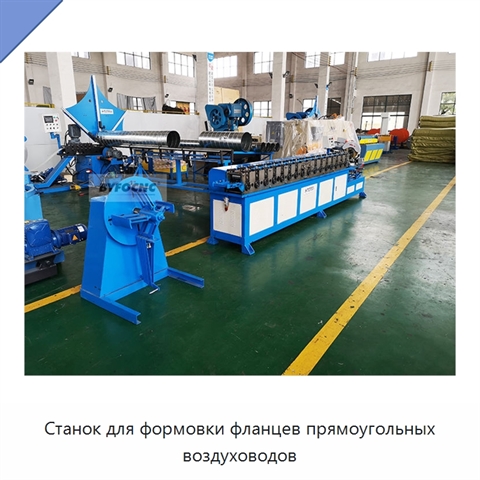

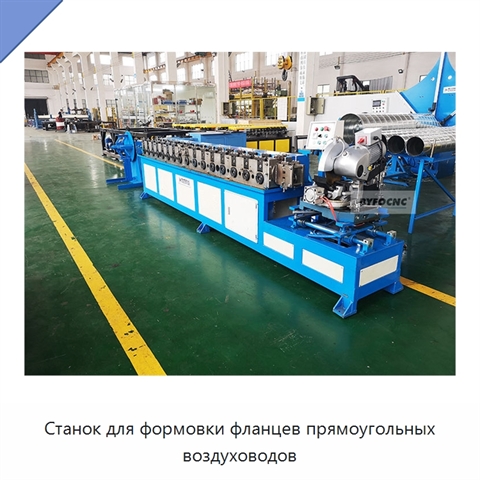

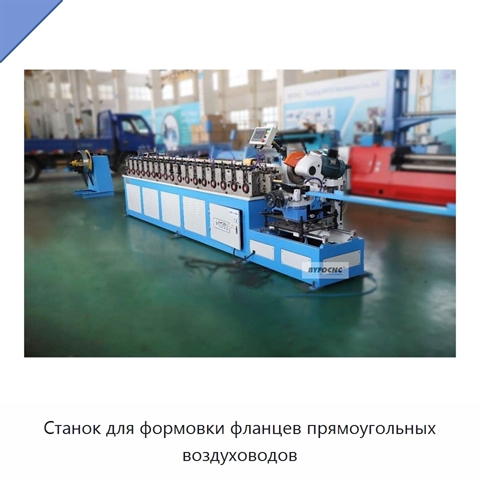

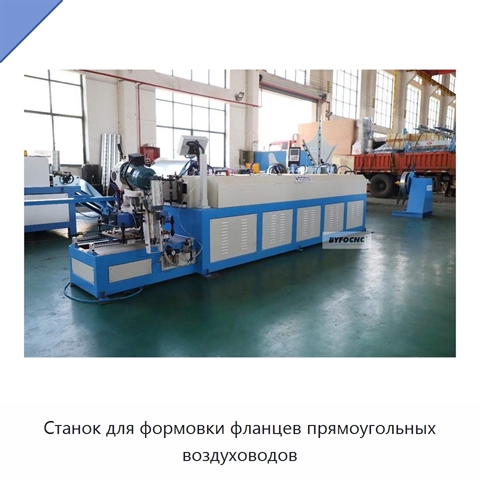

Станок для формовки фланцев прямоугольных воздуховодов
Технологическая схема станка включает разматыватель, направляющее устройство, формование, измерение и резку, а также отводящий стол. Разматыватель с внутренним разжимом рассчитан на нагрузку 1 т; внутренний диаметр рулона составляет 450–530 мм, внешний диаметр — не более 1200 мм. Ширина направляющего устройства регулируется в пределах 55–200 мм. Формующая рама выполнена в стеновом исполнении. Станок предназначен для обработки оцинкованной и низкоуглеродистой стали толщиной 0,6–0,8 мм; ширина исходного материала составляет 80 мм. Формующая часть включает 17 комплектов. Диаметр главного вала равен 42 мм, вал проходит термообработку. Ролики также подвергаются термообработке, их твёрдость составляет 56–62. Скорость формования равна 8 м/мин. Занимаемая площадь по длине и ширине составляет 15 м × 2 м. Расход охлаждающей и смазывающей жидкости — 120 л/мин. Узел измерения и резки оснащён двигателем мощностью 2 кВт, скорость резки регулируется. Для работы пневматической системы требуется подача воздуха 0,9 м³/мин при давлении 0,5–0,7 МПа.
Задать вопрос Искать на Baidu
Какую задачу решает станок для формовки фланцев
Станок для формовки фланцев применяют для изготовления фланцев прямоугольных воздуховодов в составе линии производства воздуховодов.
Характеристики ЮГА-75(9Р)
Модель (по базе 91Т)ЮГА-75(9Р)
Основные компонентыПЛК, подшипник, двигатель
Ключевые преимуществаавтоматический
Масса1500 кг, 2000 кг
Станок для формовки фланцев - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ЮГА-75(9Р) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ЮГА-75(9Р) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Дата последней проверки актуальности данных: 22.09.26
Данные о производителе и характеристиках проверены.
Люди, которые искали Станок для формовки фланцев, также смотрели:

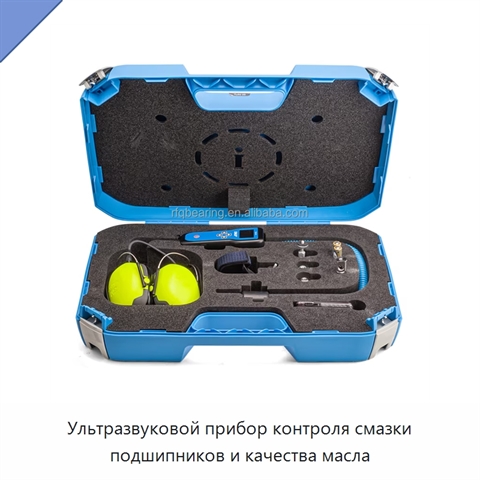

+5 фотоУльтразвуковой прибор контроля смазки подшипников и качества масла
Модель: ХРЮ-25(7Г)
Ультразвуковой прибор предназначен для контроля смазки подшипников и проверки качества масла. Он рассчитан на работу со смазочными материалами, включая консистентную подшипниковую смазку. Материал исполнения — хромистая сталь; сепаратор изготовлен из стали. Подшипник имеет однорядную конструкцию, а

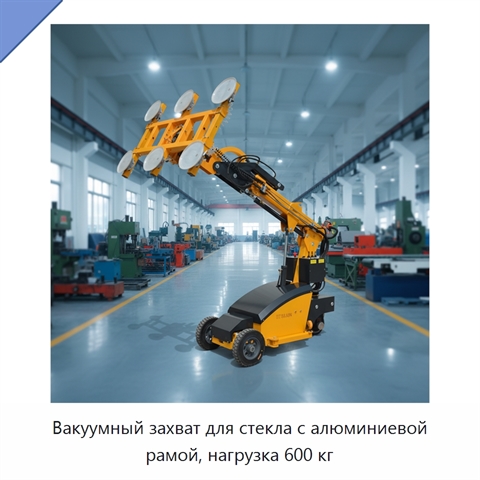

+3 фотоВакуумный захват для стекла с алюминиевой рамой, нагрузка 600 кг
Модель: УХС-57(9Л)
Вакуумный захват для стекла оснащён ручной рукояткой с вакуумной присоской и поворачивается на 360°. Он предназначен для подъёма и удержания стеклянных панелей.
Противовесный вилочный погрузчик с дизельным двигателем грузоподъёмностью 3,5 т
Модель: ЛЭС-14(8Р)
Противовесный вилочный погрузчик имеет грузоподъёмность 3,5 т и оснащён дизельным двигателем. Его конструкция обеспечивает безопасное и устойчивое выполнение подъёмных операций с тяжёлыми грузами. Погрузчик предназначен для эксплуатации внутри помещений на гладких полах. Управление осуществляется из

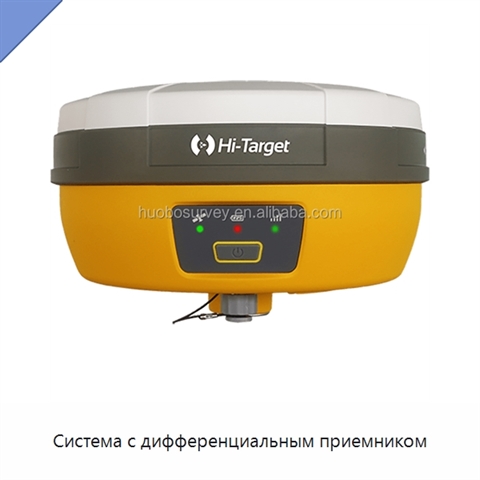

+1 фотоСистема с дифференциальным приемником
