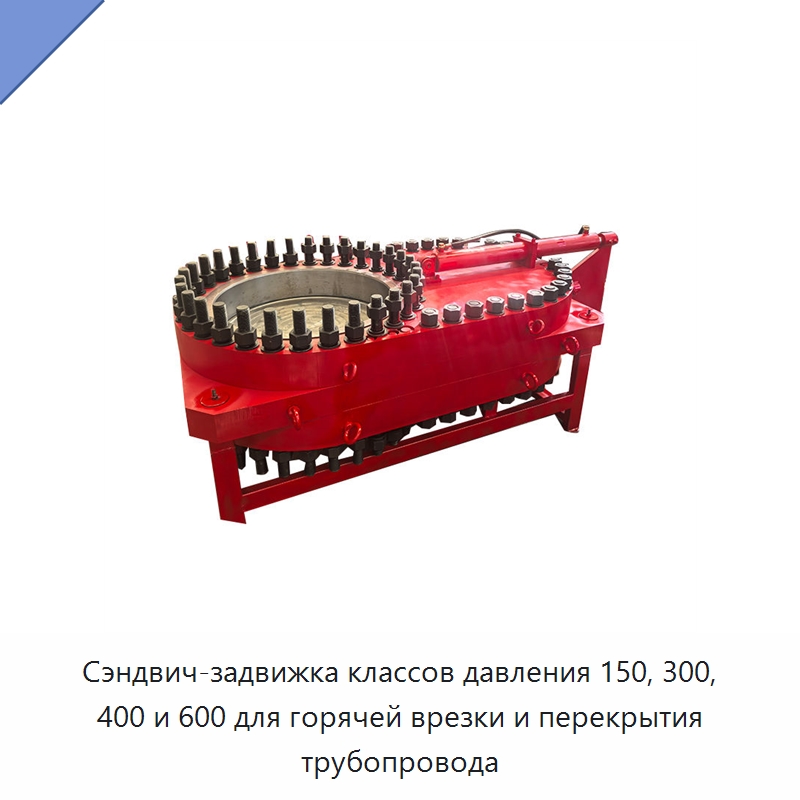

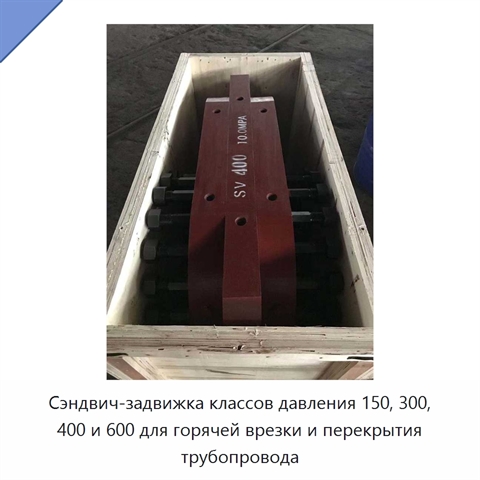

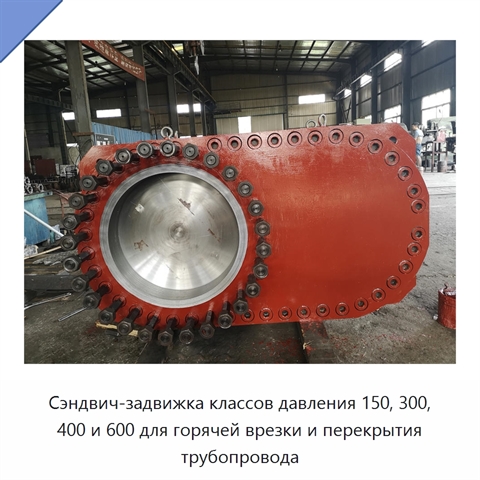

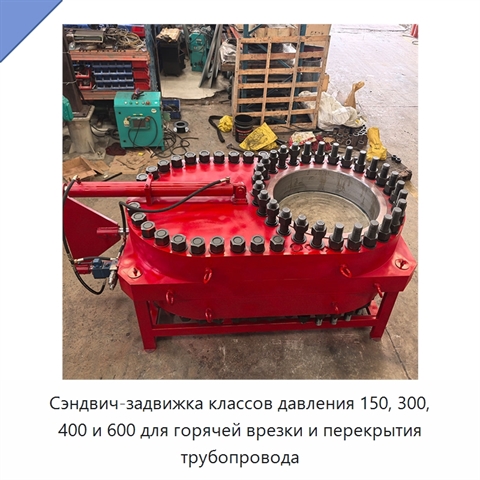

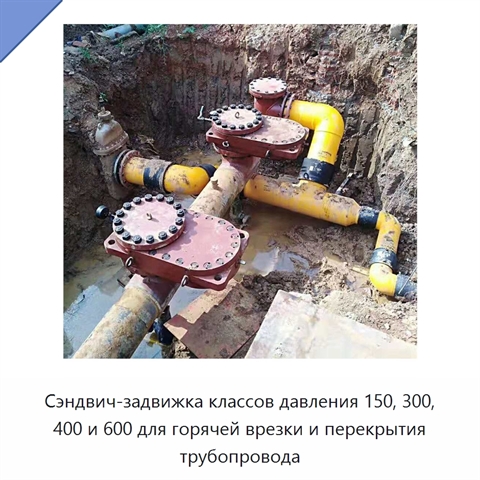

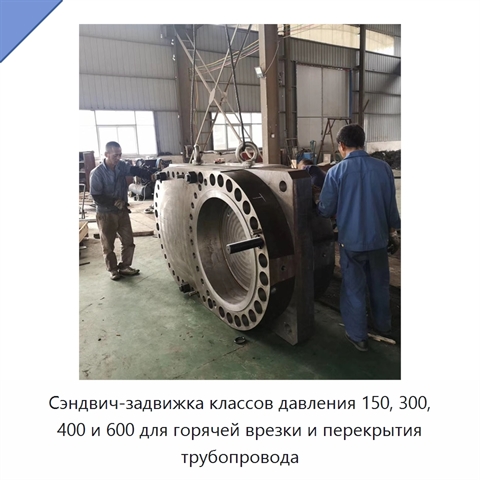

Сэндвич-задвижка классов давления 150, 300, 400 и 600 для горячей врезки и перекрытия трубопровода

Сэндвич-задвижка предназначена для совместной работы с машиной горячей врезки и машиной перекрытия при выполнении горячей врезки и остановки потока в трубопроводе. Диапазон размеров составляет 101,6–1219,2 мм; предусмотрены классы давления 150, 300, 400 и 600. В зависимости от размера применяется ручное или гидравлическое управление. Конструкция допускает монтаж в обоих направлениях. Встроенный уравнительный клапан обеспечивает выравнивание давления. Габаритные размеры заданы шириной, длиной в открытом и закрытом положениях, расстоянием между торцевыми поверхностями и общим габаритом. Для класса 150 предусмотрены размеры 350, 450, 500, 600 и 750 мм; для класса 300 — 100, 150, 200, 250, 300, 350, 450, 500, 550, 600, 750 и 900 мм; для класса 600 — 100, 150, 200, 250, 300, 400, 450, 500, 550, 600, 650, 750, 850, 900, 1000, 1050 и 1200 мм.
