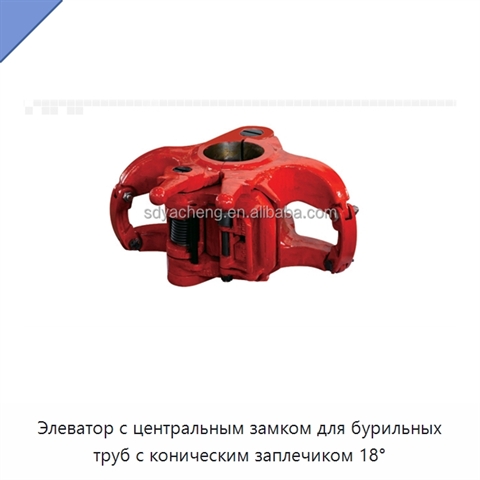

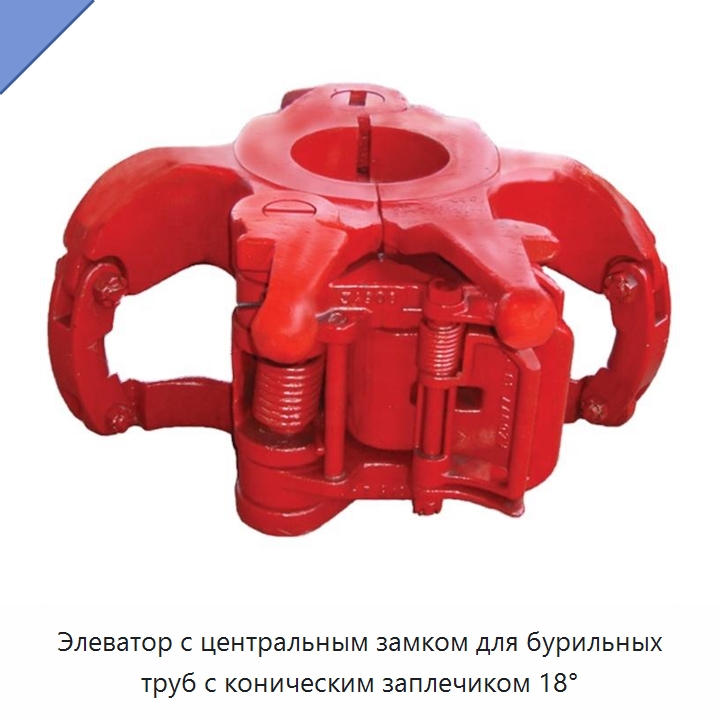

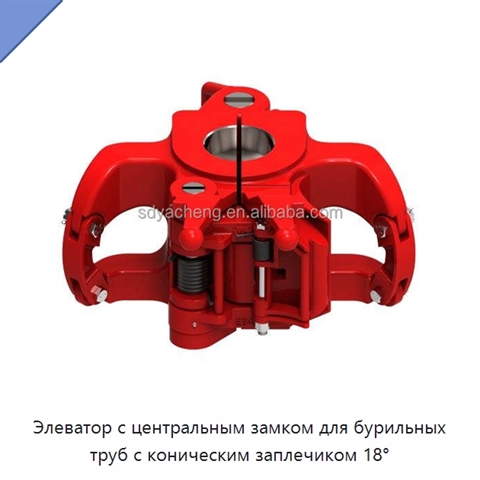

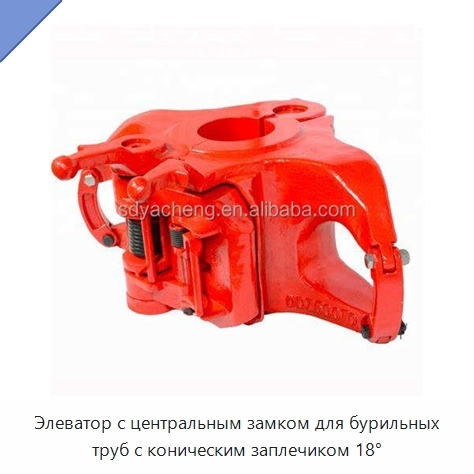

Элеватор с центральным замком для бурильных труб с коническим заплечиком 18°

Элеватор с центральным замком предназначен для захвата и перемещения бурильных труб с коническим заплечиком 18°, а также бурового инструмента. Изделие изготовлено методом ковки из высокомарганцовистой стали и имеет массу 100 кг. Конструкция соответствует требованиям стандарта 8А к подъёмному оборудованию для бурения и добычи. Предусмотрены исполнения для труб размером от 60,325 до 168,275 мм. Размерные диапазоны отдельных исполнений составляют 60,325–127 мм, 60,325–139,7 мм, 88,9–149,225 мм, 88,9–168,275 мм и 101,6–168,275 мм. Номинальная грузоподъёмность исполнений после перевода исходных значений в метрические единицы составляет 90,7; 136,1; 226,8; 317,5; 453,6 или 680,4 т. Для диапазонов 88,9–149,225 мм и 88,9–168,275 мм предусмотрены исполнения, совместимые с верхним приводом.

Наименование производителя

API DDZ 250 Type Drill Pipe Elevator
