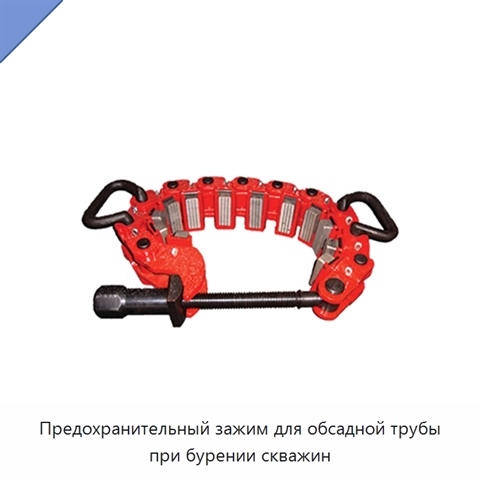

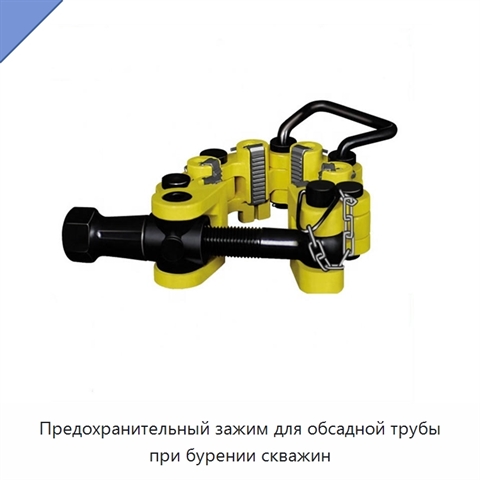

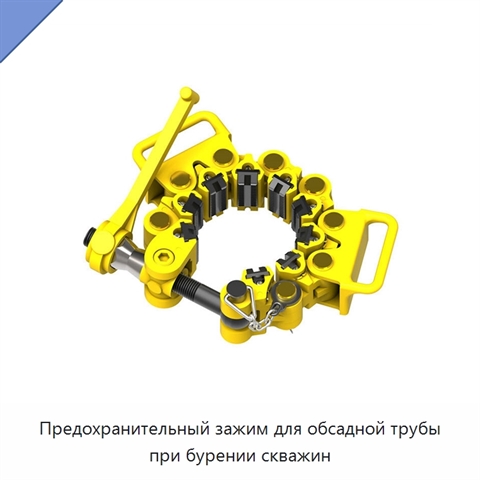

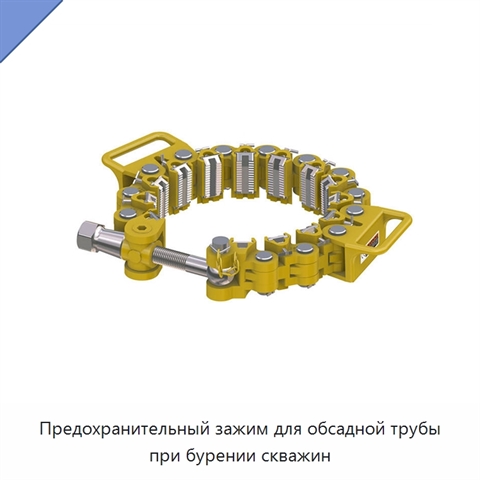

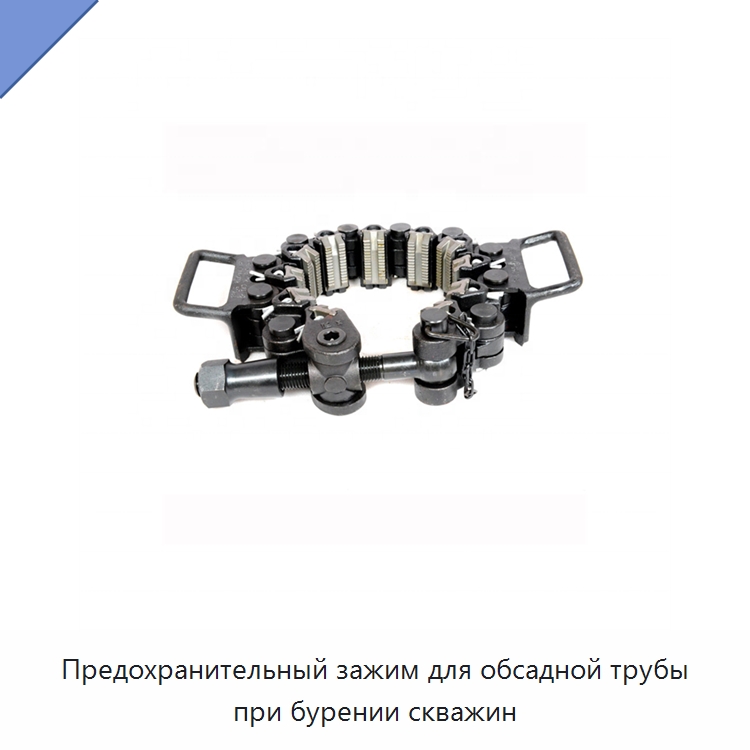

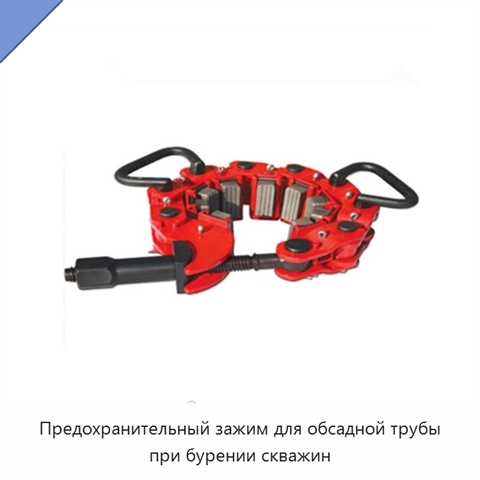

Предохранительный зажим для обсадной трубы при бурении скважин

Предохранительный зажим имеет конструкцию из отдельных звеньев, соединённых гибкими шарнирами. В каждом звене установлен отдельный конический клин, выполняющий функцию захватного элемента; пружинное усилие удерживает его во втянутом положении на конусной опоре. После затяжки зажима клинья создают первоначальное плотное сцепление с поверхностью трубы. При начале падения трубы или увеличении нагрузки на клинья их коническая установка вызывает дополнительное расклинивание: захват усиливается, а перемещение трубы блокируется. Равномерное распределение давления по окружности уменьшает риск смятия тонкостенной трубы и повреждения её поверхности. Звенья вместе с коническими клиньями взаимозаменяемы, поэтому рабочий диаметр можно адаптировать практически к любому диаметру трубы; каждое звено изменяет эффективный диаметр захвата на 25,4 мм. Все детали изготовлены из легированной стали и подвергнуты термической обработке для повышения прочности и способности к захвату.

Наименование производителя

API Oilfield Wellhead Drilling Safety Clamp for Casing Pipe
