Атмосферная плазменная установка

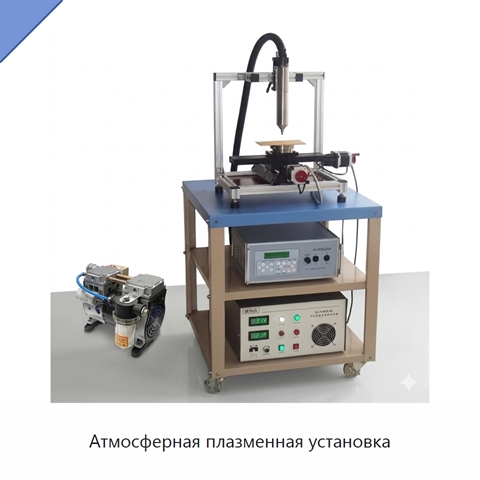

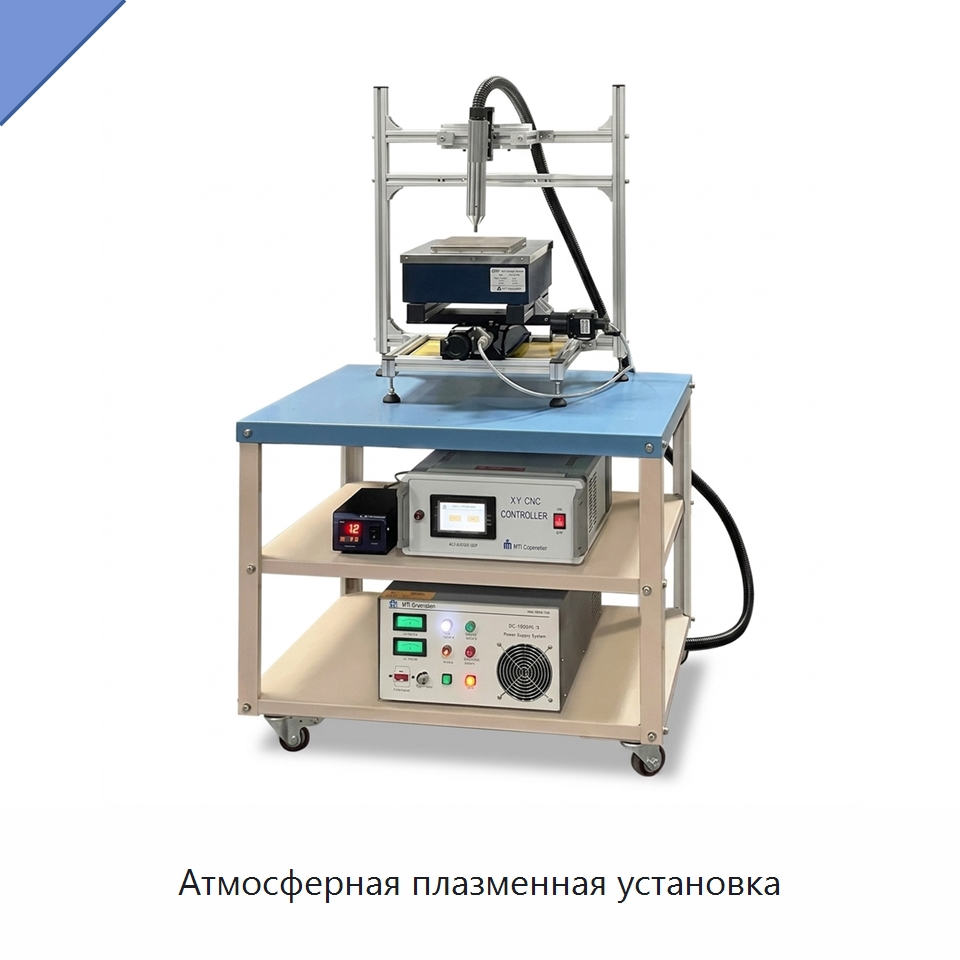

Плазменный луч сканирует поверхность образца по заданной программе, что позволяет контролировать однородность и равномерность покрытия или обработки поверхности. Система включает круглую плазменную головку диаметром 10–12 мм и ВЧ-генератор с выходной частотой 20–23 кГц и напряжением 25 кВ. Газ подаётся по гибкой трубке; используются воздух, азот, аргон, гелий или их смеси, а легковоспламеняющиеся и взрывоопасные газы не допускаются. Рабочее давление плазмы составляет 0,483–0,689 бар. Автоматический двухкоординатный стол X–Y приводится шаговыми двигателями, ось Z регулируется вручную. Программируемый блок ЧПУ оснащён ЖК-дисплеем и функциональными клавишами для настройки программы, а максимальная область сканирования составляет 200 × 100 мм. Образец фиксируется вакуумным держателем диаметром 101,6 мм; держатель может быть заменён нагревательной плитой и удерживает тонкие пластины диаметром до 152,4 мм. Нагревательная плита достигает 500 °C, имеет площадь нагрева 180 × 180 мм и подключается к 220 В переменного тока при частоте 50–60 Гц и мощности 1500 Вт; при 110 В требуется трансформатор. Температуру контролирует отдельный блок. В комплект входит вакуумный насос. Система размещается на мобильной тележке размером 600 × 600 × 900 мм; масса нетто составляет 55 кг. Условия работы включают температуру ниже 42 °C и относительную влажность не более 40%.

Наименование производителя

Atmospheric Plasma Beam with Automatic Scanning System and Heating Plate for Surface Treatment- GSL1100X-PJF-H
