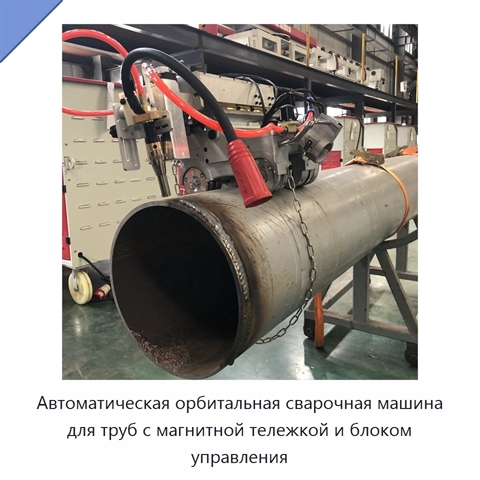

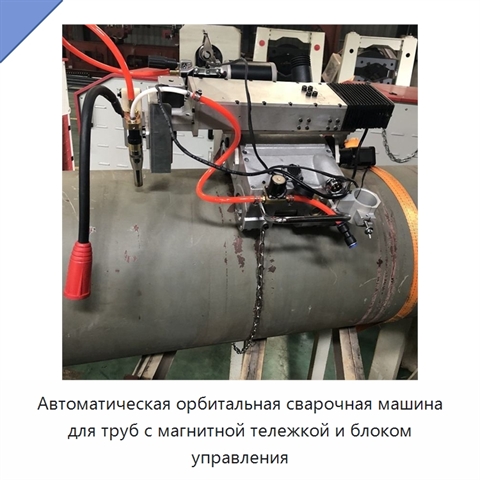

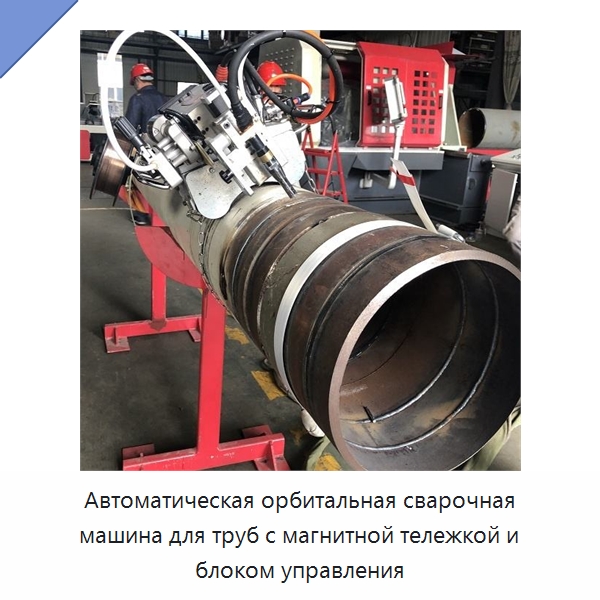

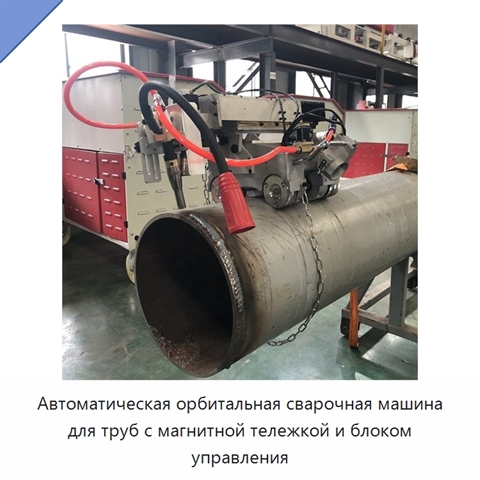

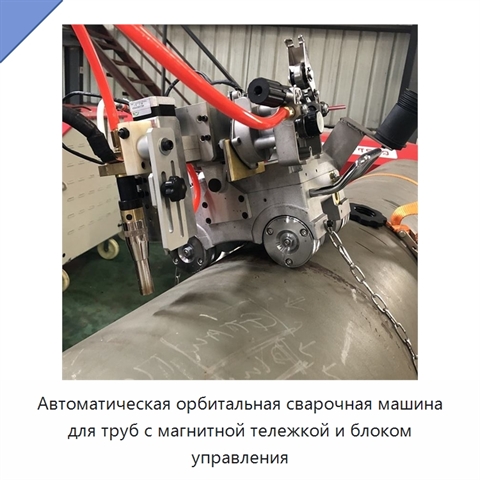

Автоматическая орбитальная сварочная машина для всепозиционной сварки трубопроводов с магнитной тележкой и блоком управления

Автоматическая орбитальная сварочная машина выполняет всепозиционную сварку трубопроводов по схеме с неподвижной трубой и тележкой, перемещающейся по её наружному диаметру. Сварочный процесс ведётся плавящимся электродом в защитном газе; применяются сплошная или порошковая проволока диаметром 1,0–1,6 мм. Машина предназначена для заполнения разделки и выполнения облицовочных проходов, а аргонодуговая операция при необходимости выполняется вручную. Она работает с трубами диаметром не менее 150 мм и толщиной 1,3–30 мм из углеродистой, нержавеющей, легированной и низкотемпературной стали. При сварке немагнитных материалов для тележки необходима направляющая. Допускается сварка стыков труб, а также соединений с отводами и тройниками; для толстостенных труб возможны многослойные многопроходные швы. Магнитная тележка движется с постоянной скоростью, обеспечивает ступенчатую регулировку высоты горелки, её точную подстройку, поперечные колебания и выдержку в крайних положениях. Двигатель постоянного момента, высокоточный планетарный редуктор и червячная передача образуют механизм перемещения; колебание и изменение высоты выполняются шаговыми двигателями через планетарные редукторы и линейные направляющие. Энкодеры обеспечивают обратную связь по положению и скорости. Рамная тележка изготовлена из алюминиевого сплава и имеет массу около 14 кг, а её компактные размеры позволяют выполнять вращательную сварку при свободном пространстве до 300 мм вокруг трубы. Блок управления с дисплеем высокой чёткости и водонепроницаемыми кнопками служит для предварительной настройки сварочной программы, отображения и точной корректировки рабочих параметров. Окружность 360° разделяется на 12 сварочных участков с отдельной настройкой режима каждого интервала; во время работы доступны управление сварочным током и напряжением и наблюдение за их изменением. Номинальная входная мощность составляет 24,2 кВА, коэффициент мощности — 0,92, напряжение холостого хода — 80 В. Диапазон сварочного напряжения равен 15,5–50 В, сварочного тока — 30–500 А, а скорость подачи проволоки — 1,5–22 м/мин. Эксплуатация допускается в помещении и на открытом воздухе при температуре от −20 до 45 °С и относительной влажности 20–90 % без образования росы.
