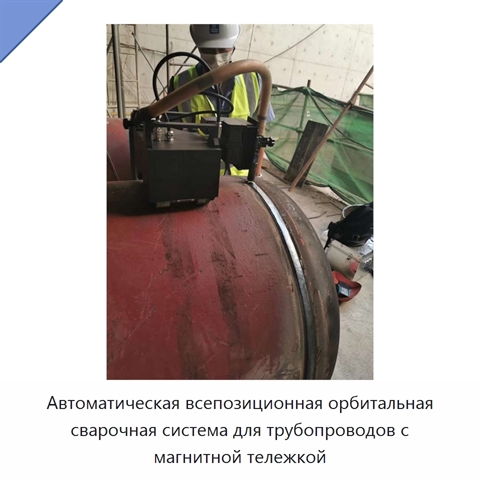

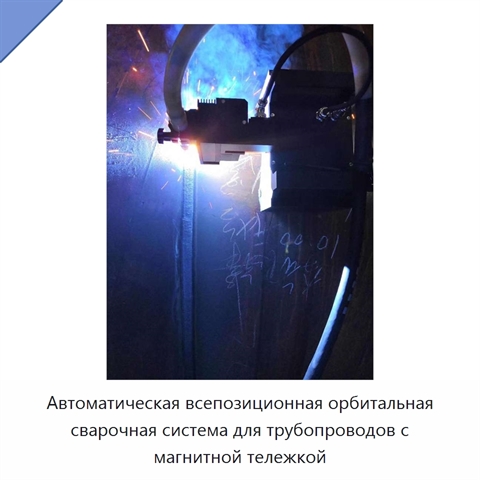

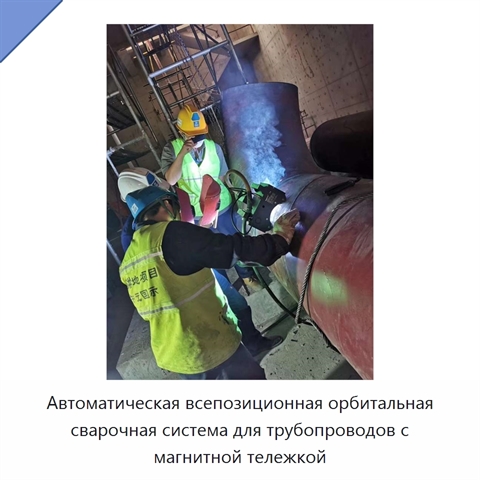

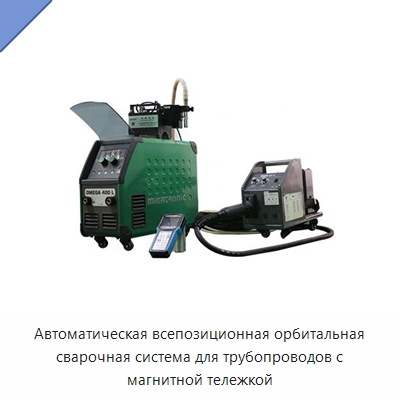

Автоматическая всепозиционная орбитальная сварочная система для трубопроводов с магнитной тележкой

Тележка перемещается по наружной поверхности трубы и выполняет сварку по окружности. Оператор запускает и останавливает ее движение и сварочный процесс через систему дистанционного управления сварочным аппаратом. При неровностях и дефектах поверхности тележка продолжает движение, а сварка не прерывается. Конструкция позволяет работать в узком промежутке между трубой и стеной, где оператору трудно разместиться, а также при жаркой и дождливой погоде. Система рассчитана на трубы диаметром более 130 мм с толщиной стенки 5–50 мм. Электрическая регулировка задает скорость сварки в диапазоне 0–200 мм/мин. Поперечные колебания горелки регулируются шаговым двигателем; их скорость также настраивается от 0 до 200 мм/мин, а амплитуда — от 0 до 200 единиц, причем 15 единиц соответствуют максимуму 10 мм. Пульт обеспечивает перемещение вперед, назад, влево, вправо, вверх и вниз, а также вращение по часовой и против часовой стрелки. Система управления сварочным аппаратом поддерживает настройку параметров по толщине, внутреннее управление настройками, цифровую индикацию сварочного тока и напряжения, базу данных режимов и проверку газа перед сваркой. Предусмотрены двухтактное и четырехтактное управление, отображение кодов ошибок и обновление с карты памяти. Четырехроликовый механизм обеспечивает стабильную подачу проволоки и подходит для гибкой проволоки; функция подогрева доступна как опция.
