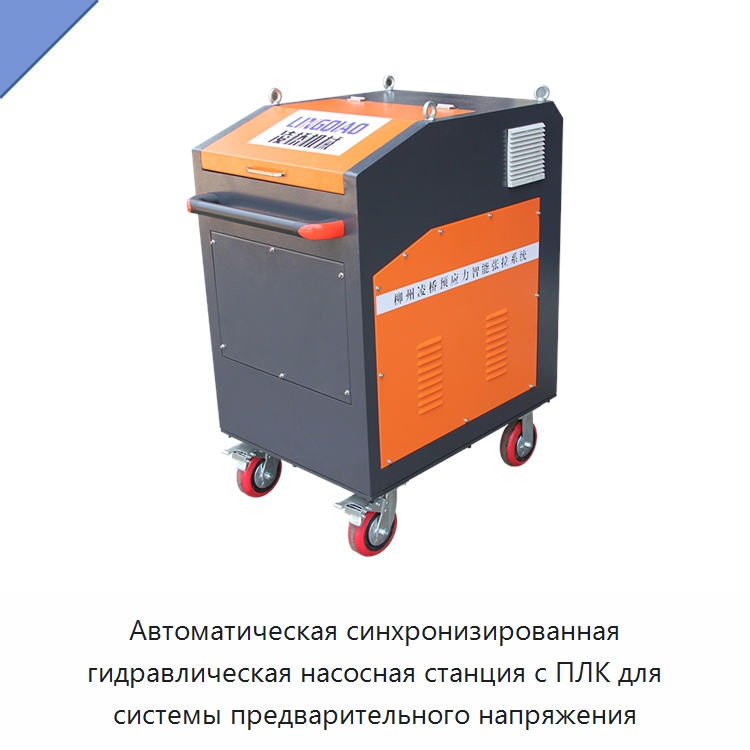

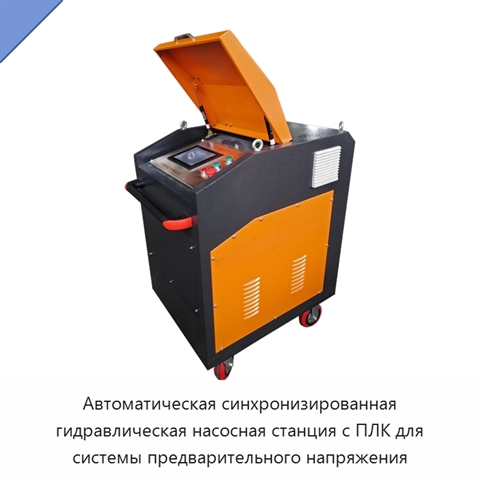

Автоматическая синхронизированная гидравлическая насосная станция с ПЛК для системы предварительного напряжения

Автоматическая синхронизированная гидравлическая насосная станция с ПЛК служит силовой частью интеллектуальной системы предварительного напряжения. Она выполняет запуск, регулирует давление, сбрасывает нагрузку и формирует аварийные сигналы. Автоматический и ручной режимы переключаются плавно, без ударного воздействия. Во время натяжения оборудование одновременно измеряет усилие и удлинение, а независимые индикаторы каждого домкрата отображают оба значения в реальном времени. Поддерживаются несколько режимов натяжения; функция часов обеспечивает точный отсчёт продолжительности выдержки нагрузки. По заранее заданным этапам процесса и проектным параметрам станция автоматически выполняет натяжение, выдержку нагрузки, разгрузку и возврат масла без поэтапного ручного управления. Защитное устройство останавливает работу при превышении номинального давления или заданного усилия. Основная и вспомогательная насосные станции взаимозаменяемы и обмениваются данными через модули беспроводной связи. Беспроводные схемы позволяют одному насосу управлять одним или двумя домкратами, а двум насосам — двумя или четырьмя домкратами. Станция включает систему управления, моторно-насосную группу, масляный фильтр, встроенную клапанную группу, указатель уровня и температуры, масляный бак и корпус. В систему также входят интеллектуальные домкраты, сигнальные кабели, гидравлические рукава высокого давления, преобразователи давления, датчики перемещения и программное обеспечение мониторинга. Данные с рабочей площадки в реальном времени передаются на платформу мониторинга через кабельную сеть, Wi‑Fi или 4G/5G и могут выгружаться через совместимые сторонние интерфейсы. При нарушении связи или отказе оборудования собранные технологические данные сохраняются в системе хранения; их автоматическое изменение не допускается. Дальность беспроводной передачи составляет 200 м, рабочая температура окружающей среды — от 5 до 60 °C. Преобразователь давления имеет диапазон 0–70 МПа и точность 0,3 % полной шкалы. Перемещение домкрата измеряется в диапазоне 0–225 мм с разрешением 0,1 мм и точностью 0,5 % полной шкалы. Точность натяжения — ±1 %, синхронизации усилия — ±2 % полной шкалы, синхронного перемещения — ±1 % полной шкалы. Объём заправки гидравлическим маслом составляет 80 л на комплект; применяется противоизносное масло 32# зимой и 46# летом. ^*

*) Описание товара приведено в редакции, предоставленной иностранным производителем. Инженеры отдела 91Т уже запланировали техническую и эстетическую редактуру. В скором времени мы проверим технические нюансы, уточним характеристики и терминологию и доработаем текст, чтобы описание ПЯД-81(8Е) отвечало на большинство вопросов, а его назначение, возможности и область применения были понятны и доступны. Если вопрос актуален сейчас — просто задайте его нам.

Наименование производителя

Automatic Synchronized Hydraulic Pump Station with PLC Control for Prestressed Tensioning System, ZNXT High-Precision Prestressed Intelligent Tensioning Jack System Main and Auxiliary Pump Stations Are Interchangeable, Lingqiao Best-Selling Intelligent Tensioning Pump Station Is Used for Post-tensioning Construction in Prestressed Engineering, Lingqiao Best-Selling ZNXT Prestressed Intelligent Tensioning System with Multiple Tensioning Modes
