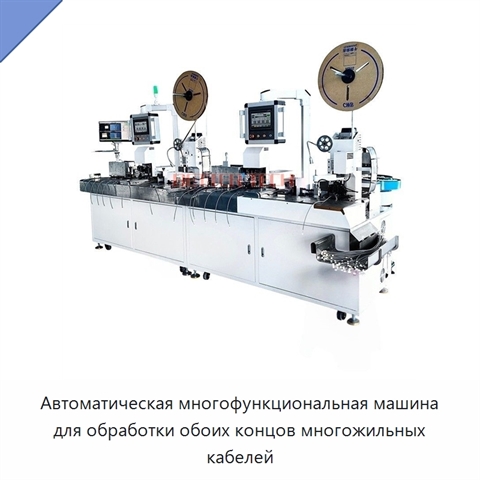

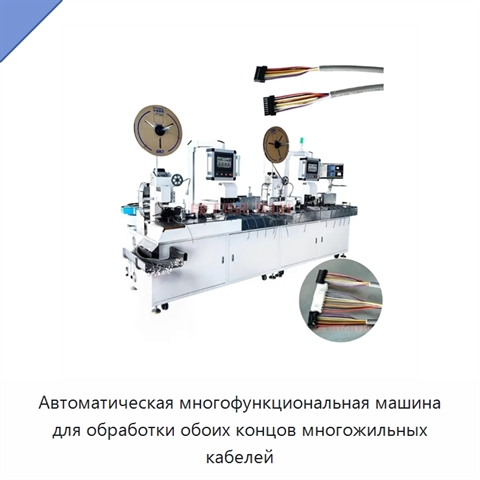

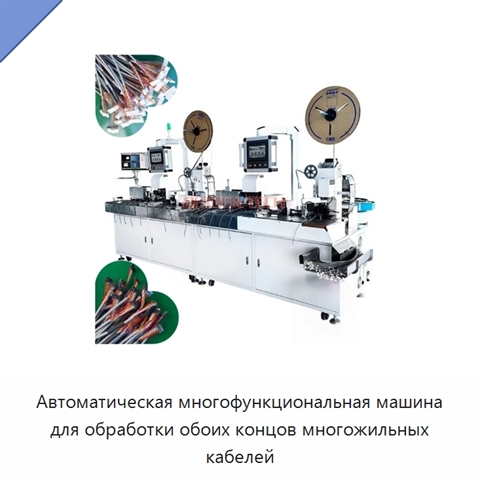

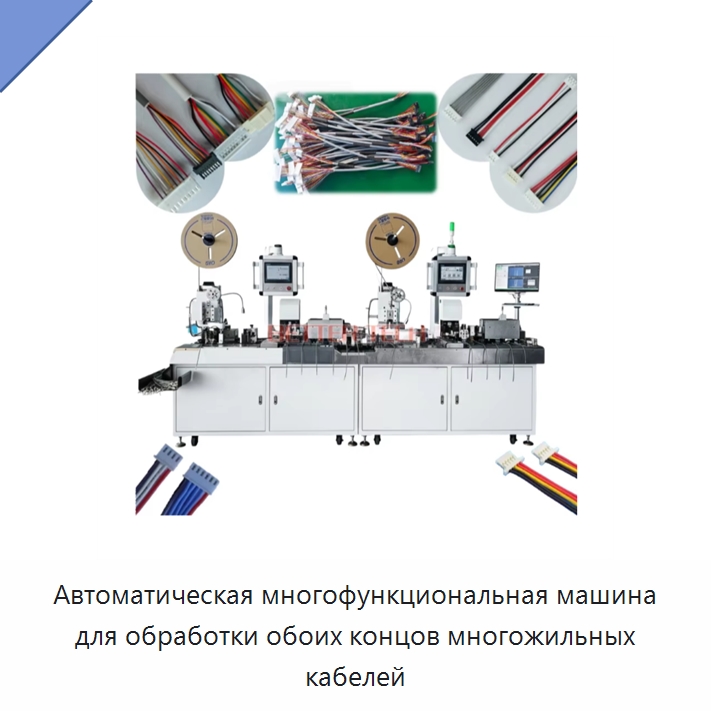

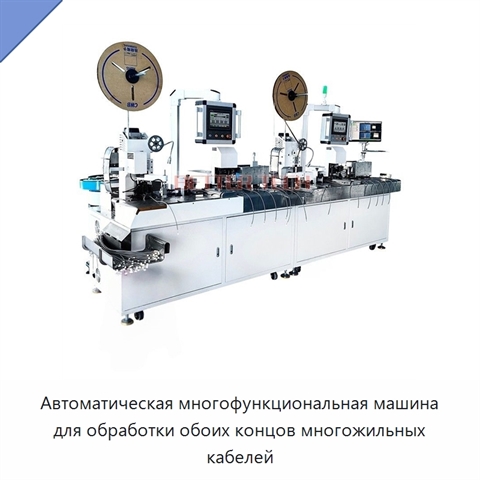

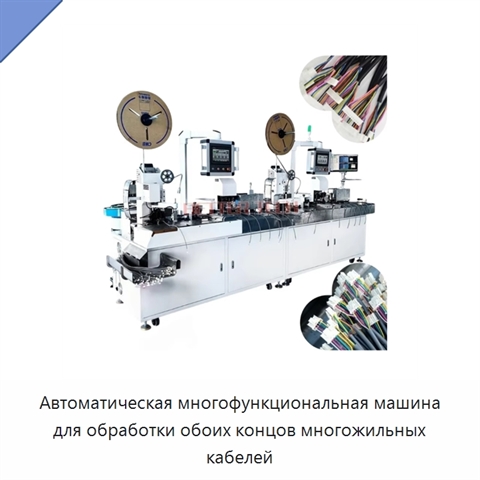

Автоматическая многофункциональная машина для обработки обоих концов многожильных кабелей

Машина выполняет подачу кабеля, резку, зачистку, обжим клемм и установку корпусов. Контроль процесса включает обнаружение давления на клеммах и визуальную проверку клемм и корпусов. Рабочий диапазон охватывает круглые кабели с оболочкой из ПВХ, содержащие от 2 до 16 жил; поддерживаемый размер провода — 28 AWG и выше. Машина работает с термоусадочными трубками длиной 50 мм, а теоретическая производительность операции их установки составляет 400–500 шт./ч. Теоретическое расчетное время цикла — 8 с на изделие при расчете для четырех линий. Точность позиционирования при резке составляет ±0,1 мм. Выход при обработке одного конца равен 98%, мобильность — 95%. Масса машины — 400 кг. Рабочее давление воздуха находится в диапазоне 0,6–0,7 МПа. Электропитание обеспечивается однофазным переменным током напряжением 220 В, суммарная мощность составляет 6 кВт.
