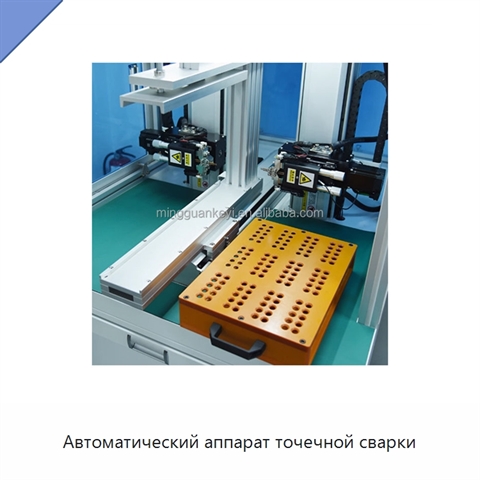

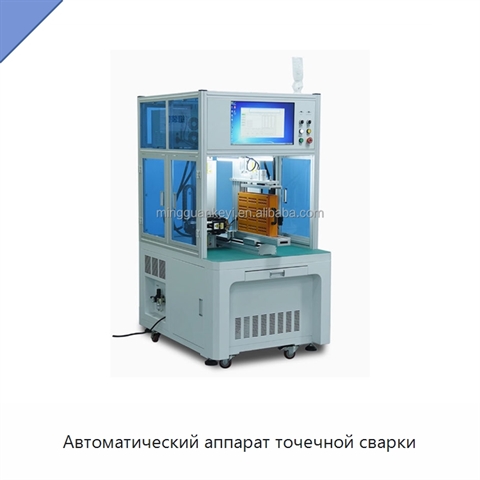

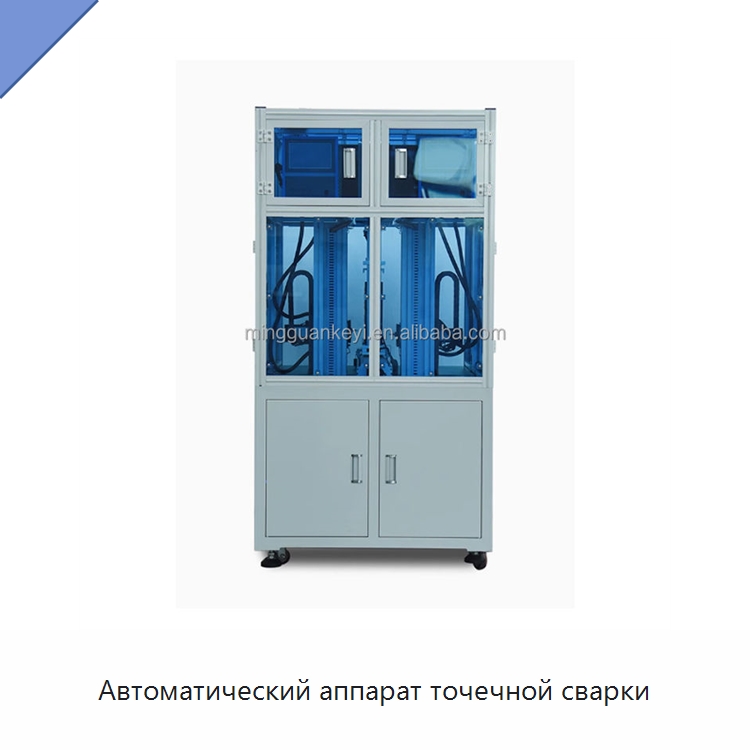

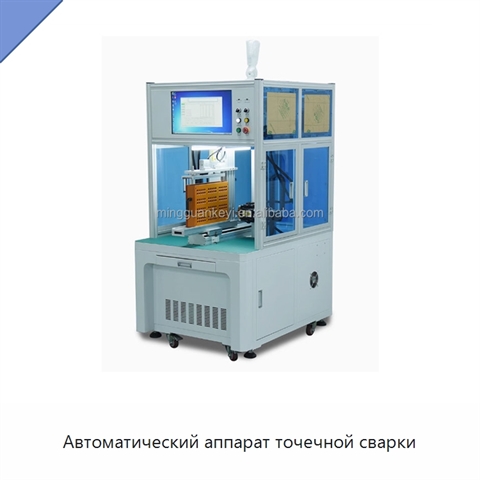

Автоматический аппарат точечной сварки

Аппарат оснащён двумя сварочными головками; пневматическая система обеспечивает подъём, а сварка выполняется постоянным током. Рабочее напряжение составляет 380/220 В с допуском ±10%, частота — 50 Гц, мощность — менее 1,5 кВт. Давление рабочего воздуха находится в диапазоне 0,4–0,6 МПа. Эффективный ход по оси Y равен 500 мм, по оси Z — 400 мм; оба значения допускают настройку. Максимальная партия по оси Y составляет 24 ячейки, справочное значение для ячеек 18650 — 16 ячеек. Время на одну сварочную точку — 0,35 с, производительность — 4500 шт./ч. Максимальная скорость электрической передачи составляет 500 мм/с. В памяти можно хранить 1000 программ сварки. Управление построено на встроенной системе, промышленном сенсорном экране и компьютере. Система передачи включает прецизионный винт и линейную направляющую. Точность повторного позиционирования составляет ±0,02 мм. Перемещение выполняется шаговым приводом. Глубина сварки регулируется в диапазоне 0,08–0,5 мм; глубина точечной сварки свыше 0,2 мм предотвращает чрезмерное вдавливание. Стандартная система охлаждения использует воздух, водяное охлаждение доступно опционально. Масса аппарата составляет 340 кг, масса готового аккумуляторного блока — 400 кг.

Наименование производителя

Automatic Dual-Sided Lithium Battery Spot Welding Machine,Dual-Head DC Pneumatic Resistance Welding Equipment for 18650
