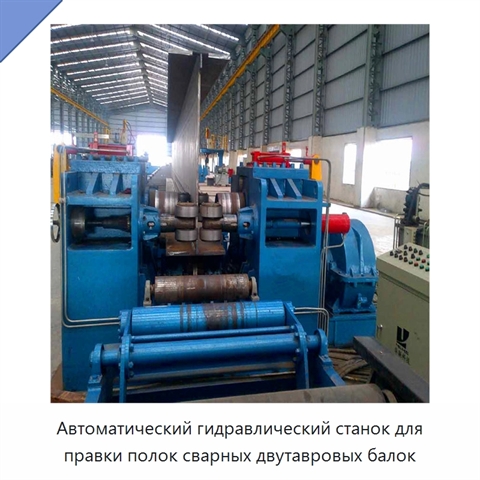

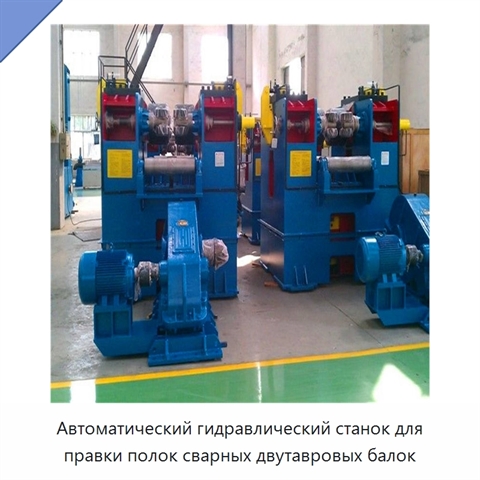

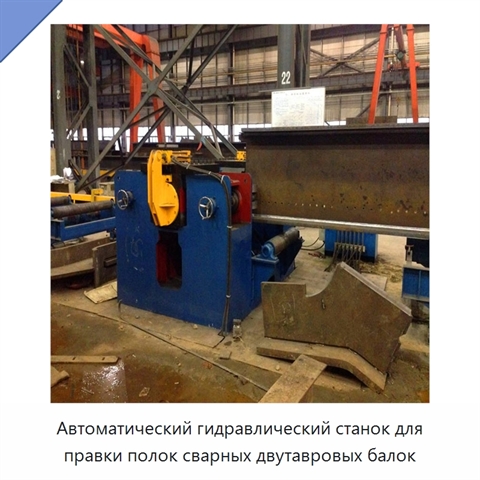

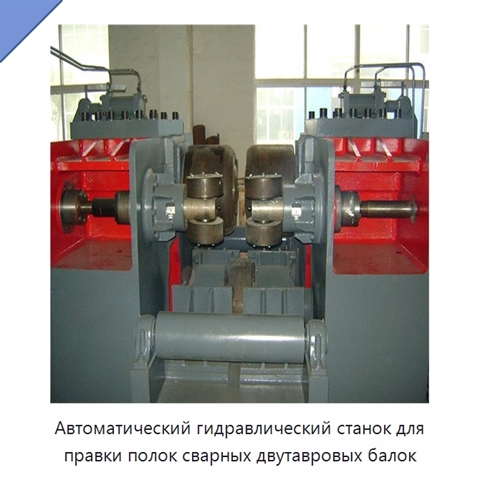

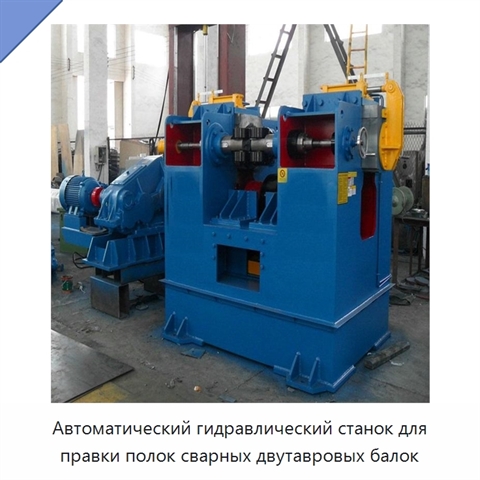

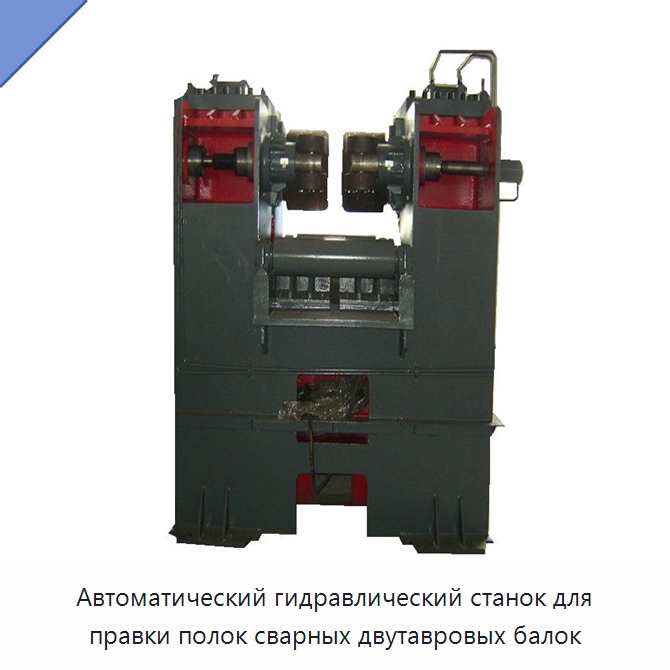

Станок для правки полок сварных двутавровых балок

Name: Станок для правки полок сварных двутавровых балок
SKU: 138-196

Станок предназначен для устранения деформации сварных двутавровых балок, прежде всего для правки полок после сварки. В одном исполнении два верхних корректирующих колеса воздействуют на обе стороны полки, а нижнее колесо поддерживает её середину. Обе стороны можно править независимо, чтобы обеспечить перпендикулярность полки и стенки. Конструкция включает раму, верхний и нижний узлы правочных роликов, зажим стенки, подающий роликовый путь, универсальную муфту, циклоидальный редуктор, цилиндрический зубчатый редуктор и систему управления. Правочные ролики и основной передающий ролик изготовлены из легированной стали и подвергнуты термообработке. Основные сварные детали проходят термообработку после сварки и пескоструйную подготовку перед окраской. Подвижные узлы снабжены системой смазки, а комплект малых правочных роликов позволяет обрабатывать балки меньшего размера. Одна стандартная конфигурация рассчитана на полки толщиной до 20 мм и шириной 150–600 мм при высоте стенки не менее 160 мм и скорости правки 5,7 мм/мин. Другая рассчитана на полки толщиной до 40 мм и шириной 160–800 мм при высоте стенки не менее 350 мм и скорости 17 мм/мин. В обоих случаях прочность полки на растяжение составляет 420 МПа. Ещё одно исполнение выполняет правку толщины 6–40 мм для полок шириной 200–1000 мм при высоте стенки 350 мм, скорости 6,3 м/мин и рабочем давлении системы 21 МПа. Его роликовый стол не требует подъёма.

Наименование производителя

Automatic H Beam Flange Hydraulic Straightener for Steel Structure Welding, Large Hydraulic Steel Structure Straightening Machine for H Beam Welding, China Factory Price High Efficiency H Beam Hydraulic Straightening Machine for Steel Structure Welding, H Beam Hydraulic Straightening Machine for Steel Structure Welding Production Line, Automatic Steel Structure Hydraulic or Mechanical Straightening Machine for H Beam Welding, H Beam Hydraulic Flange Straightening Machine for Steel Structure Welding, Automatic Steel Structure Web and Wing Plate Hydraulic Straightening Machine for H Beam Welding

Задать вопрос Искать на Baidu

Какую задачу решает станок для правки двутавровых балок

Станок для правки двутавровых балок используется на линиях сварки стальных конструкций для устранения деформации полок, возникающей после сварки.

Сварка металла Тяговые работы

Характеристики ЛФА-95(5Я)

Модель (по базе 91Т)ЛФА-95(5Я)

Тип станкастанок для правки сварных изделий

Материалнержавеющая сталь, металл, углерод, нержавеющая сталь, углерод, металл

Максимальная потребляемая мощность5,5 кВт

Номинальная грузоподъёмность11 кВт

Типсварочная головка

Напряжение380 В

Станок для правки двутавровых балок - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ЛФА-95(5Я) под условия применения (на базе производителя-оригинала или нашего завода в России).

Данные проверены на актуальность: 09.08.26

Информация о производителе и характеристиках подтверждена.
