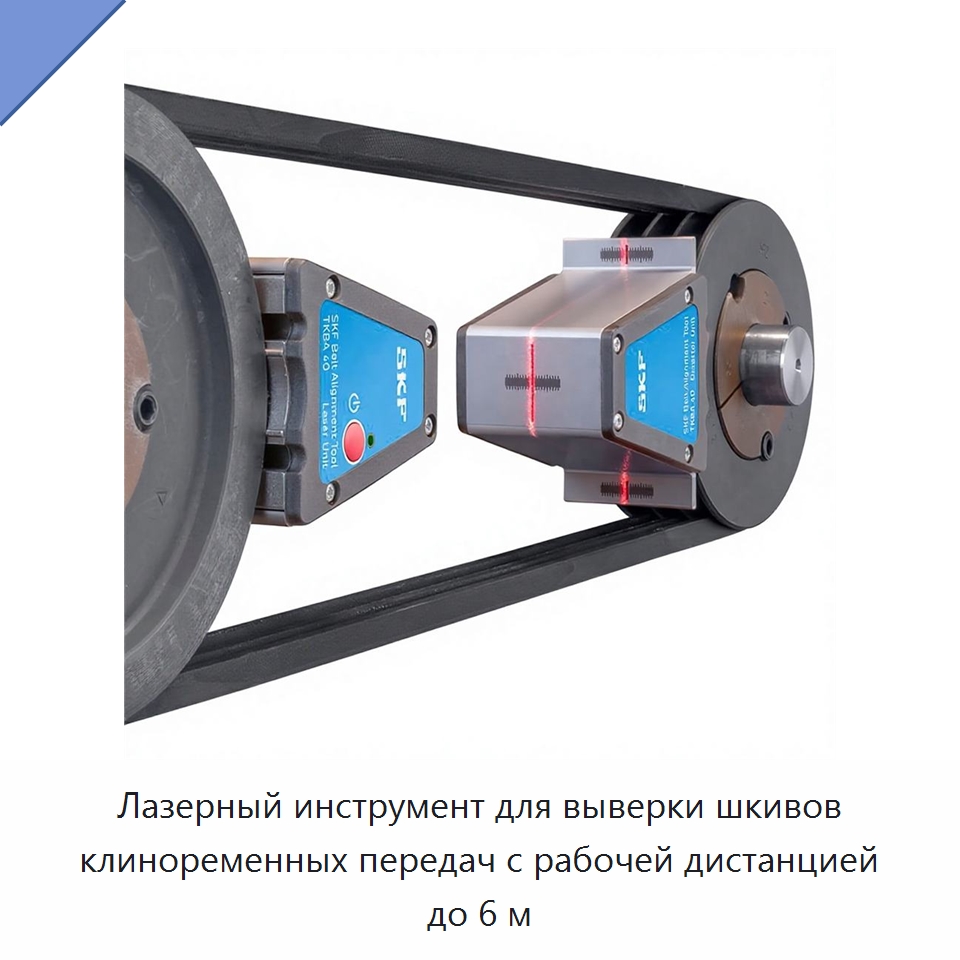

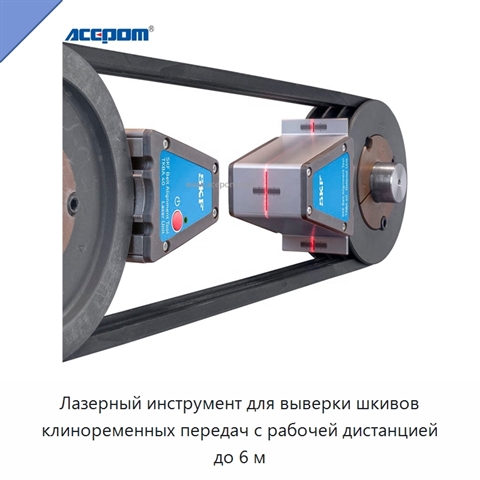

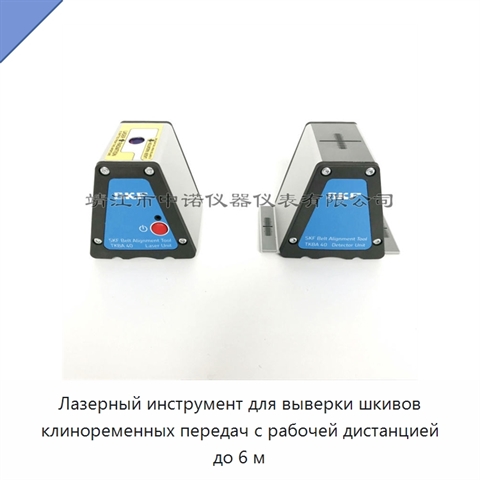

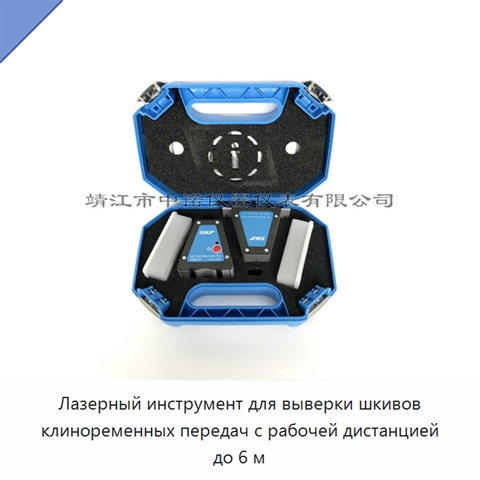

Лазерный инструмент для выверки шкивов клиноременных передач с рабочей дистанцией до 6 м

Лазерный инструмент выверяет шкивы клиноременных передач по канавкам, а не по торцевым поверхностям, что позволяет работать со шкивами неодинаковой ширины или с различающимися торцами. Излучающий и приёмный блоки устанавливаются в канавках с помощью клиновидных направляющих и магнитных креплений. Трёхмерная мишень приёмного блока позволяет определять горизонтальное, вертикальное и параллельное рассогласование, а также их сочетания. Во время выверки можно одновременно регулировать натяжение ремня. Клиновидные направляющие предусмотрены в двух размерах — 22 и 40 мм, в вариантах с короткими и длинными стержнями. Встроенный лазер класса 2 имеет мощность менее 1 мВт и длину волны 632 нм; длина лазерной линии на расстоянии 2 м составляет 3 м. Точность измерения углового отклонения — лучше 0,2°, а линейного смещения — лучше 0,5 мм. Диапазон измерительного расстояния составляет 50–6000 мм. Лазер управляется переключателем включения и выключения. Габариты излучающего блока — 70 × 74 × 61 мм, приёмного блока — 96 × 74 × 61 мм; масса каждого блока — 320 г. Время непрерывной работы от двух щелочных батарей составляет 20 ч. Диапазон рабочей температуры — от 0 до 40 °С, температуры хранения — от −20 до +65 °С. Относительная влажность составляет 10–90 % без конденсации, степень защиты — IP 40. Размеры кейса — 260 × 180 × 85 мм, масса комплекта вместе с кейсом — 1,3 кг. Дополнительный боковой магнитный адаптер позволяет выверять цепные звёздочки, а также шкивы зубчатых и поликлиновых ремней. Сертификат калибровки действует два года.

Наименование производителя

Belt Alignment Tool TKBA40 a Maximum Operating Distance of 6m Powerful Magnets Allow Fast and Easy Attachment
