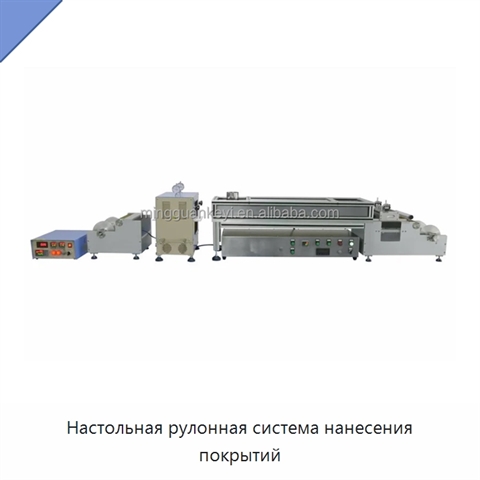

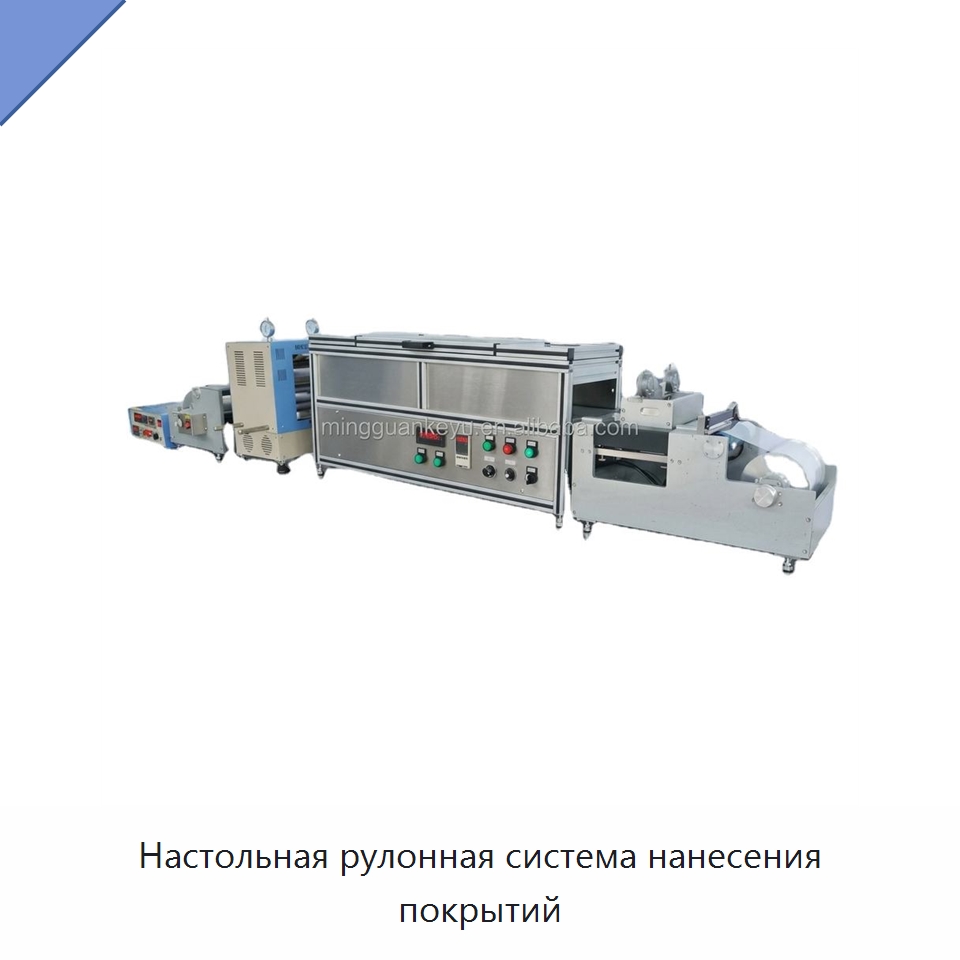

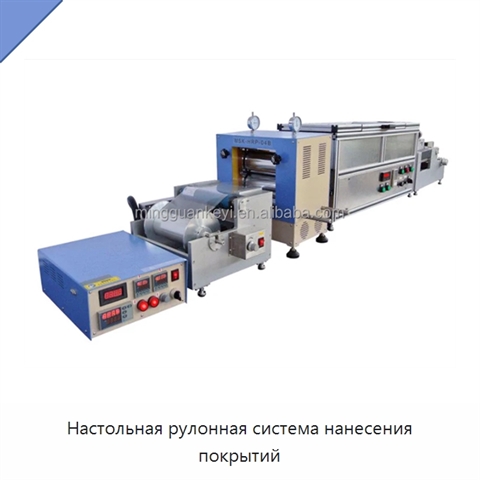

Настольная рулонная система нанесения покрытий

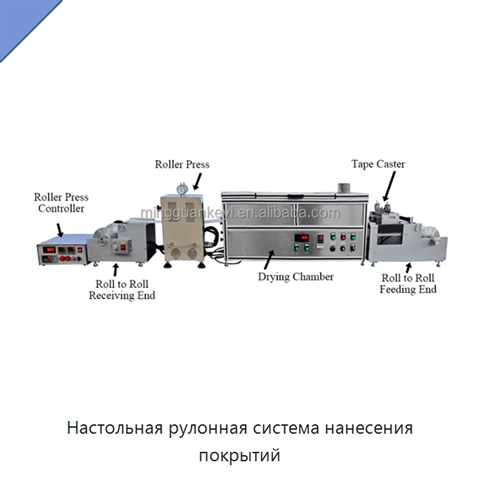

Настольная установка выполняет непрерывный рулонный процесс с автоматической подачей и приемом подложки: литье ленты ножевым ракелем, нижнюю нагреваемую сушку, прессование и намотку обработанных пленок. Покрытие формируется на плоской мраморной платформе; точность его толщины составляет 0,01 мм. В комплект входит нож длиной 150 мм, а установка рассчитана на нож шириной до 180 мм. Максимальная ширина покрытия с дополнительным ножом равна 180 мм, максимальная ширина подложки — 188 мм, диаметр ее рулона — 80 мм; скорость регулируется в диапазоне 2–100 мм/с, толщина — 0–5 мм, максимальная длина покрытия зависит от толщины покрытия, толщины подложки и расхода суспензии. Нижняя нагреваемая платформа обеспечивает равномерный прогрев и сушку суспензии до 90 °C; зона литья закрыта сушильной камерой длиной 1000 мм с нагревательной пластиной мощностью 1 кВт для циркуляционного нагрева. Дестабилизирующая штанга нейтрализует статический заряд, а воздушная завеса размером 8 мм × 180 мм удаляет пыль при давлении воздуха менее 0,689476 бар. Горячий валковый пресс имеет эффективную ширину каландрирования 200 мм; валки выполнены из высокопрочной закаленной стали, оснащены хромированной поверхностью для защиты от коррозии, имеют диаметр 96 мм и ширину 220 мм. Максимальная температура прессования составляет 200 °C, усилие достигает 2 тс, зазор регулируется от 0 до 1,8 мм, точность индикаторного измерителя — 0,01 мм, диапазон усилия — 0–2000 кгс. Два цифровых регулятора с 30 программируемыми сегментами обеспечивают раздельный контроль, рекомендуемая максимальная температура нагрева составляет 150 °C, максимальная скорость нагрева — 4 °C/мин, мощность нагревательных элементов — 1600 Вт, точность регулирования — ±5 °C. Узлы пресса и рулонного нанесения покрытий питаются от однофазной сети переменного тока 208–240 В с частотой 50/60 Гц; их мощности составляют соответственно 1,8 и 1,2 кВт. Габариты при закрытой сушильной камере составляют 2785 × 550 × 530 мм, при открытой — 2785 × 550 × 700 мм; масса установки — 100 кг.

Наименование производителя

Benchtop Roll-to-Roll Tape Casting System W/ Heating Bed & Hot Rolling Press -MSK-AFA-HRP-150
