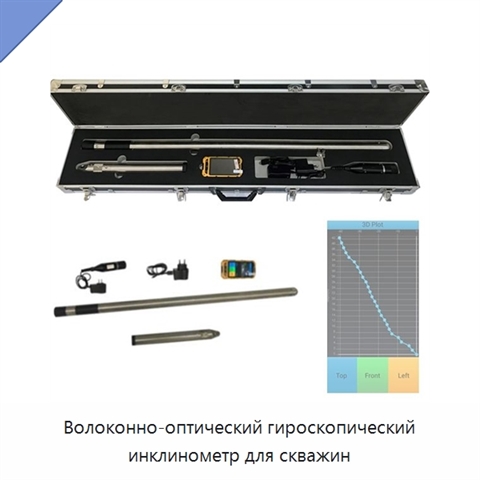

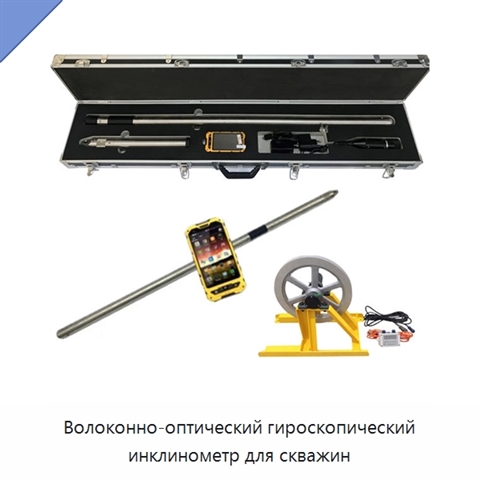

Волоконно-оптический гироскопический инклинометр для скважин

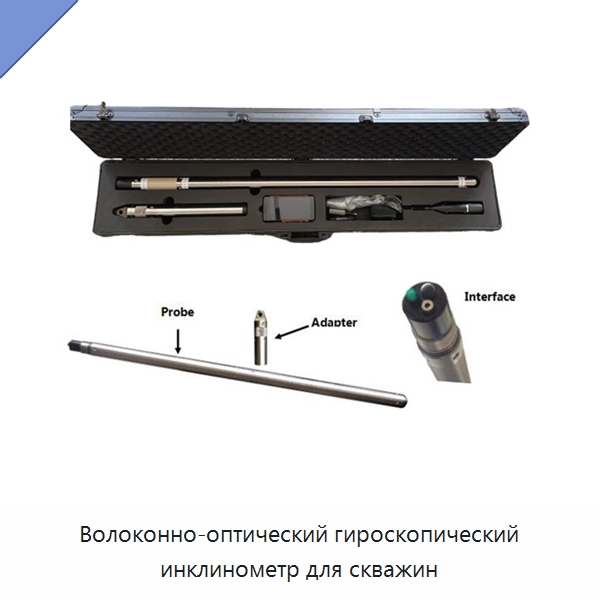

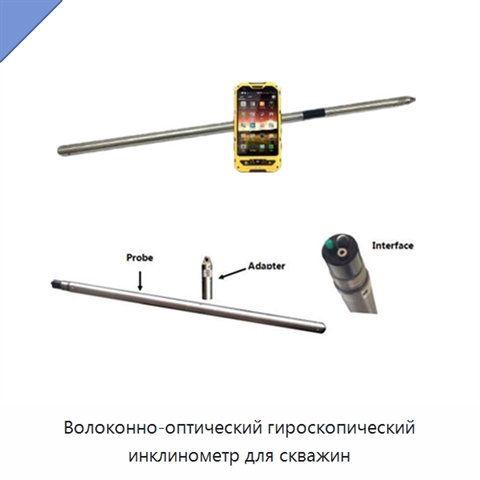

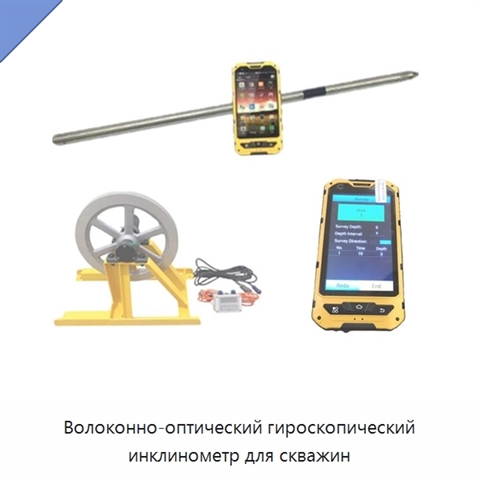

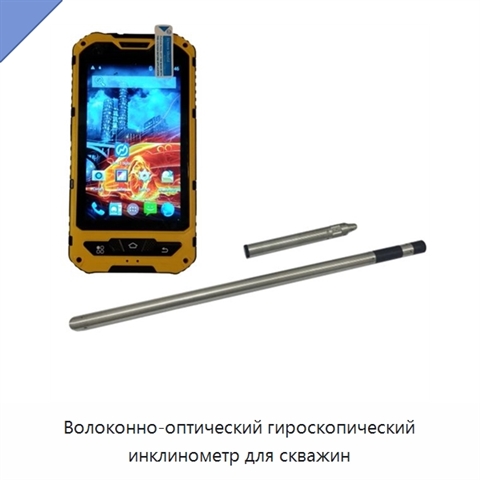

Инклинометр работает в североискательном режиме без магнитных помех. В основе измерения лежит фиксация гироскопом очень малой скорости вращения Земли — 15°/ч; с учетом широты региона рассчитывается местная составляющая вращения. Комплект включает гироскопический зонд и беспроводной интеллектуальный контроллер, обменивающиеся данными без кабеля. Зонд измеряет и собирает данные о наклоне и ориентации ствола скважины. Контроллер служит для задания параметров измерения и проверки результатов, отображаемых на экране. После настройки зонд автоматически собирает и сохраняет данные по заданным параметрам, а после завершения каротажа контроллер считывает их из зонда. Диапазон наклона составляет 0–50°, разрешение — 0,01°, точность — ±0,1°. Азимут измеряется в диапазоне 0–360° с разрешением 0,1° и точностью ±2° при наклоне более 4°. Нормальное давление — 20 МПа. Размеры инструмента — Ø40 мм × 1400 мм. При нормальной эксплуатации рабочая температура составляет от −10 до 70 °C, а с термозащитой — от −10 до 120 °C. Зонд оснащен перезаряжаемым аккумулятором 7,4 В, контроллер — полимерным аккумулятором емкостью 2600 мА·ч.
