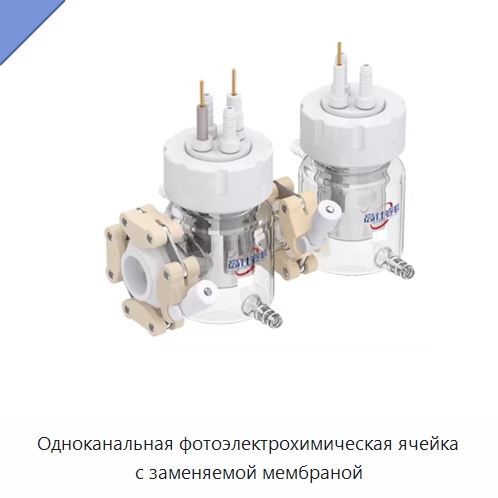

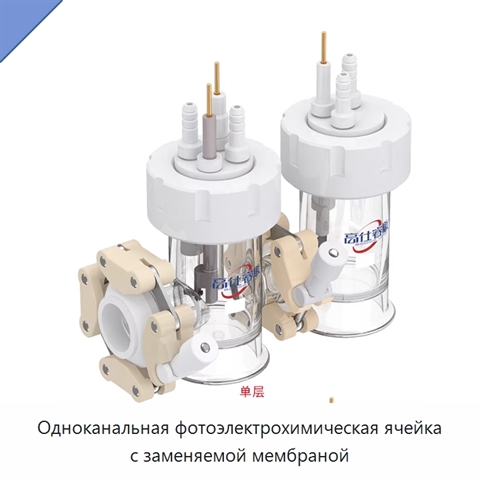

Одноканальная фотоэлектрохимическая ячейка с заменяемой мембраной

Электролитическая ячейка выполнена как полностью герметичная система. Для защиты атмосферы предусмотрены клапаны и устройство аэрации; клапан, соединённый с ним, расположен со стороны впуска воздуха. Через клапаны можно создавать вакуум ниже −1 МПа. Допускается небольшое избыточное давление, но в целях безопасности оно не должно превышать 0,5 МПа. Внутренняя стеклянная стенка двухслойной конструкции относительно тонкая из-за технологических ограничений, поэтому создание давления в ней запрещено. Рабочий, вспомогательный электроды и электрод сравнения изготавливаются по индивидуальным требованиям для совместимости с ячейкой. Электродная секция герметизируется: электроды вставляются и извлекаются через разъём в крышке, что обеспечивает герметичность электродной системы. Корпус изготовлен из высокоборосиликатного стекла. Световое окно выполнено из кварца и пропускает более 95% света. Оно соединяется с корпусом стопорным кольцом, обеспечивающим плотное уплотнение и быструю замену окна. Объём ячейки составляет от 30 до 500 мл. Герметизирующая стеклянная часть имеет наружную резьбу и вращающийся на 360° фторопластовый сердечник для точного совмещения электродов со световым окном; герметизация выполняется затяжкой наружной крышки. Устройство аэрации обеспечивает подачу воздуха под поверхность раствора и позволяет изменять атмосферу в зависимости от эксперимента. В корпус могут добавляться порты для отбора проб. Доступны однослойное и двухслойное исполнения; двухслойное исполнение дополнительно обеспечивает функцию термостатирования: вода постоянной температуры непрерывно циркулирует через рубашечный слой, поддерживая исследуемый раствор при постоянной температуре.

Наименование производителя

C023-1-2H Series Single-Channel Replaceable Membrane Photoelectrochemical Cell
