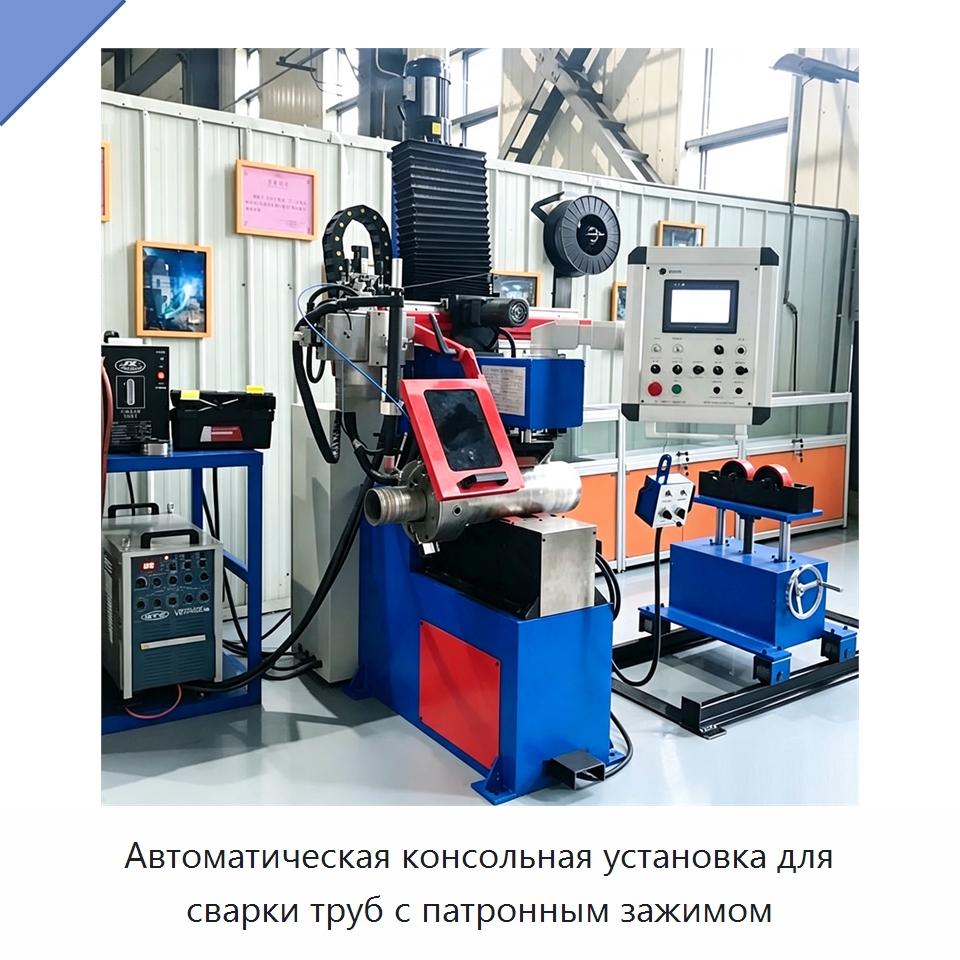

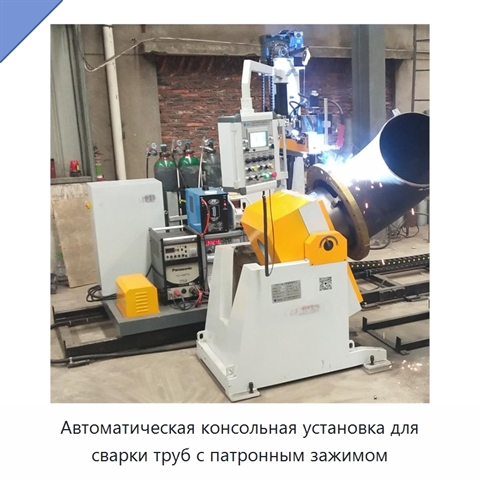

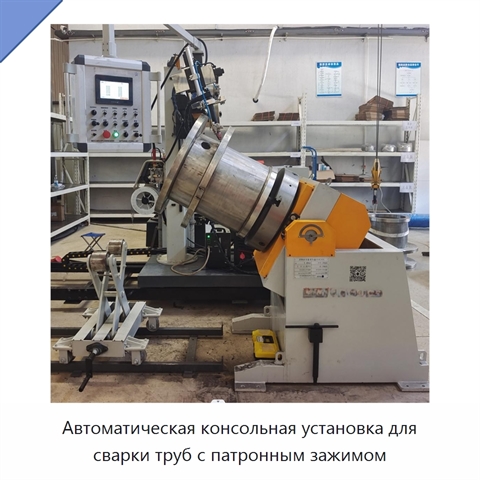

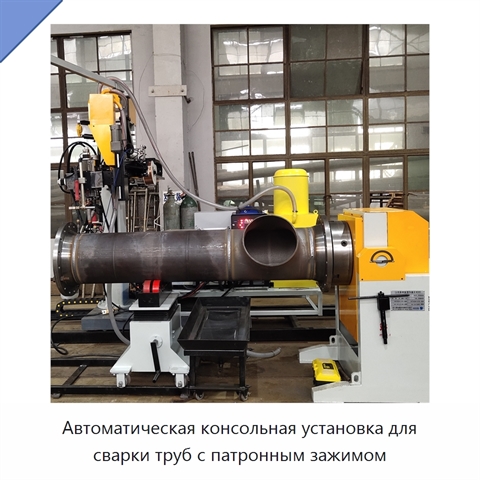

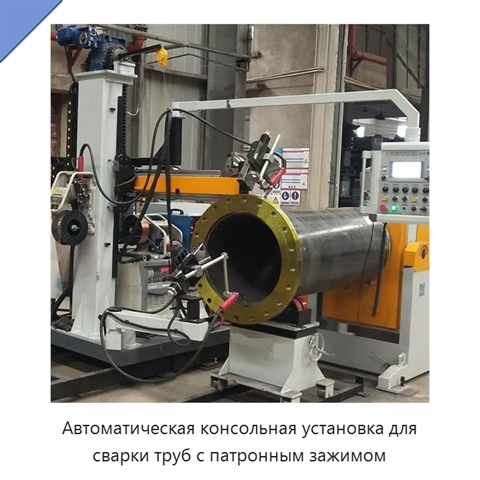

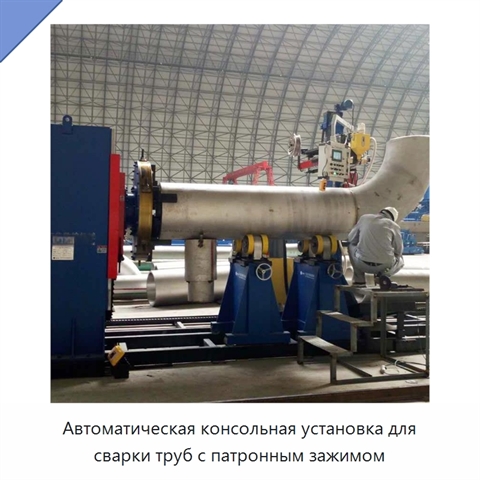

Автоматическая консольная установка для сварки труб с патронным зажимом

Автоматическая консольная установка для сварки труб предназначена для предварительного изготовления сварных трубопроводных секций. Патронный узел захватывает конец заготовки и вращает её, а подвижная консоль перемещает сварочную горелку к требуемым положениям шва. Такая схема позволяет за один цикл обрабатывать швы, расположенные в разных местах трубной секции. Установка соединяет трубу с трубой, а также с отводом, фланцем, переходником, тройником, днищем, кожухом или фитингом; поддерживаются стыковые кольцевые швы с разделкой кромок и врезные угловые швы. Для одновременной сварки внутренних и наружных угловых швов фланца двумя горелками подвижную консоль можно дополнить механизмом внутренней горелки, механизмом колебаний, источником сварочного тока и комплектом управления. Оборудование обеспечивает автоматическое формирование базового, заполняющего и облицовочного слоёв соединения. Исполнения рассчитаны на диапазоны номинального диаметра 30–400, 50–600, 100–800 и 200–1000. Обрабатываемые материалы включают углеродистую, легированную, нержавеющую, низкотемпературную и дуплексную нержавеющую сталь, а также медно-никелевый сплав. Комплектация может быть дополнена средствами для сварки алюминиевого и алюминиево-магниевого сплавов. Горелка работает без колебаний либо с горизонтальными или наклонными колебаниями. Доступны однослойный режим и непрерывный автоматический многослойный многопроходный режим. Управление выполняется ручными точечными командами или автоматически по программе. Патронный узел может иметь механизм опрокидывания, подъёма либо совмещать обе функции. ^*

*) Формулировки описания принадлежат зарубежному производителю и приведены без изменений. Инженеры отдела 91Т уже поставили в план техническую и стилистическую редактуру описания. В ближайшее время мы пересмотрим характеристики и терминологию, проверим технические детали и доработаем текст описания ДЯД-92(7И), чтобы он отвечал на большинство вопросов и ясно раскрывал назначение и возможности оборудования. Хотите получить ответ быстрее — задайте вопрос сейчас же.

Наименование производителя

Cantilever Pipe Welding Station Chuck-Type Automatic Pipe Welder for Large Diameter Pipe Spool Fabrication (TIG/MIG/SAW), Automatic Cantilever Type Pipe Welding Machine with Chuck Clamping System, Cantilever-type Pipe TIG/MAG/SAW Welding Machine for Pipe Spool Fabrication Line, Cantilever-type Pipe Spool Automatic Welding Machine with TIG/MAG/SAW, High Speed PPCW Series Chuck-type Automatic Pipe Welder for Pipe Spool Fabrication Line, High Speed All Position Pipe Welding Machine with Chuck Rotator for Pipe Spool Fabrication Line, CE Certified Chuck Type Pipe Welding Machine with Clamping Fixtures (0-360° Rotation)
