Артикул: 175-889
Модель: ЭХВ-14(8Р)
Секция: Дополнительная

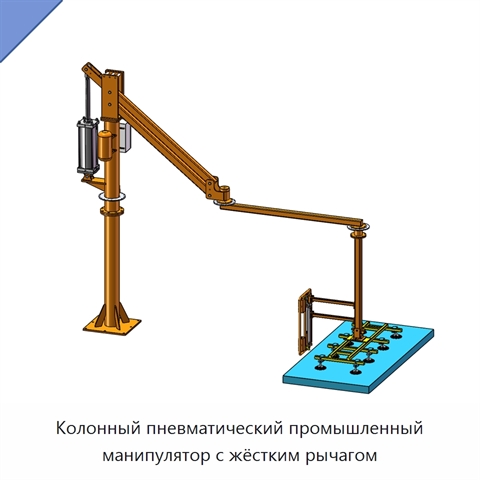

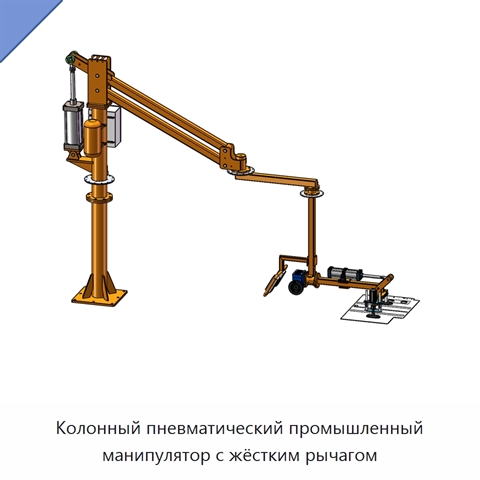

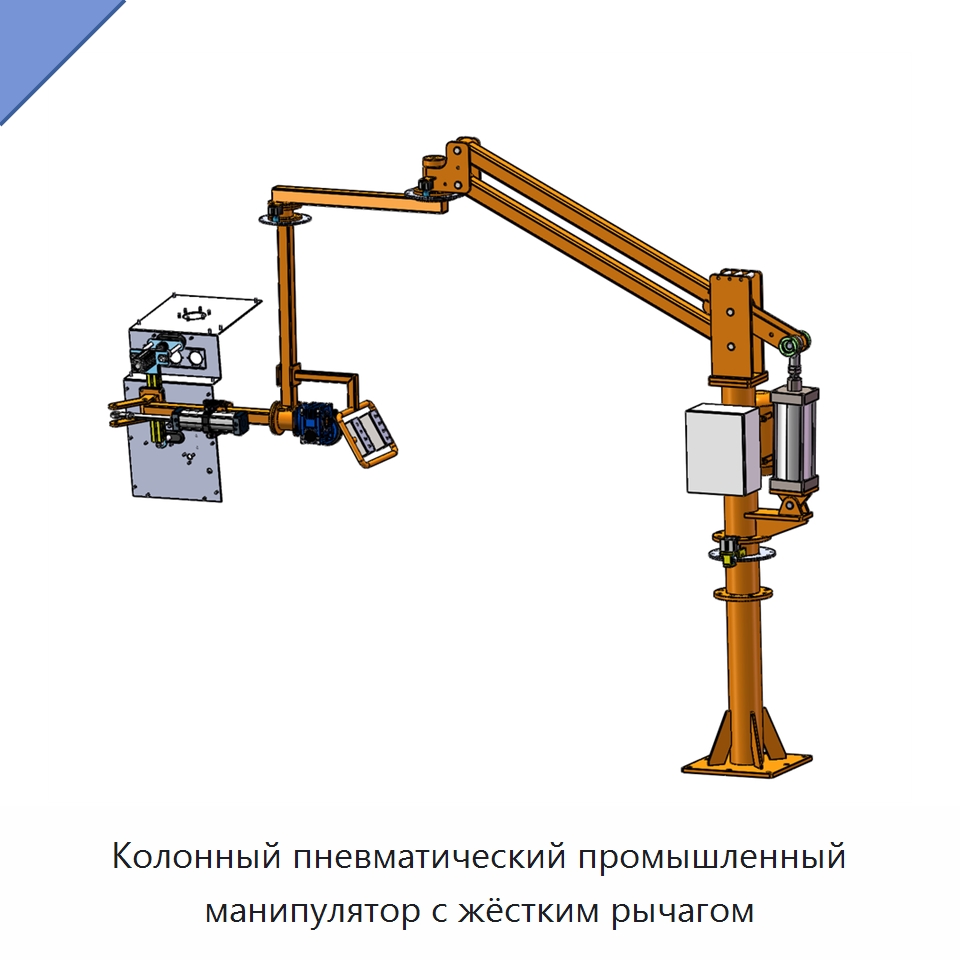

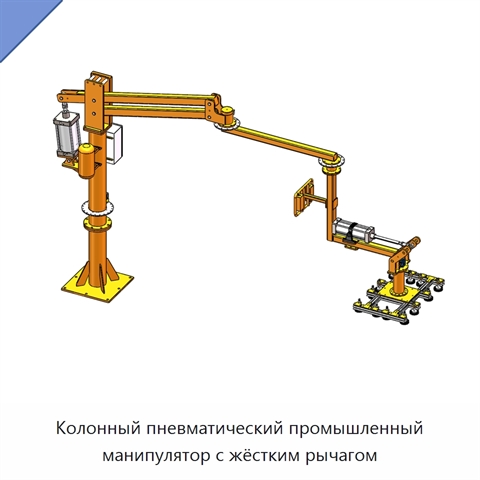

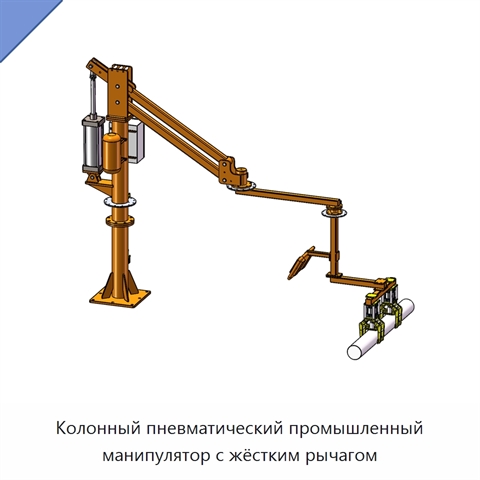

Колонный пневматический промышленный манипулятор с жёстким рычагом
Оборудование рассчитано на грузоподъёмность 50 кг и имеет колонную конструкцию с жёстким рычагом, пневматическими приводом и управлением. Поворот обеспечивают редуктор и пневмодвигатель, а наклон — пневмоцилиндр; рабочее давление составляет 6–8 бар. Колонна поворачивается на 360°, первое плечо — на 270°, второе — на 360°, при этом рабочий объект можно повернуть на 180°. Захват с присосками поднимает листовое автомобильное стекло из горизонтального положения и наклоняет его на 90°. Конструкция рассчитана на работу с предметами неправильной формы. Габариты оборудования составляют 3000 × 600 × 3000 мм при горизонтальном ходе 3000 мм и вертикальном ходе 1750 мм; масса — 700 кг.
Задать вопрос Искать на Baidu
Какую задачу решает пневматический промышленный манипулятор
Пневматический промышленный манипулятор применяется на линиях сборки автомобилей для перемещения и переориентации автомобильных дверей во время сборочных операций.
Характеристики ЭХВ-14(8Р)
Модель (по базе 91Т)ЭХВ-14(8Р)
Габариты (Д × Ш × В)3000 × 600 × 3000 мм
Горизонтальный ход (мм)3000 мм
Вертикальный ход (мм)1750 мм
Масса700 кг
Пневматический промышленный манипулятор - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ЭХВ-14(8Р) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ЭХВ-14(8Р) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Дата последней сверки данных: 11.08.26
Производитель и характеристики проверены.
Люди, которые искали Пневматический промышленный манипулятор, также смотрели:
+5 фотоСтационарный вертикальный винтовой воздушный компрессор 11 кВт, 8 или 10 бар
Модель: ЯРГ-17(9П)
Стационарный воздушный компрессор выполнен по ротационной винтовой схеме и имеет вертикальную компоновку. Мощность составляет 11 кВт. Компрессор оснащён частотно-регулируемым приводом и питается от сети переменного тока. Рабочие варианты напряжения — 380, 220 и 415 В при частоте 50–60 Гц. Смазываемы
+4 фотоЗакрытый червячный поворотный привод 304,8 мм с передаточным отношением 78:1
Модель: СЭП-74(5Ш)
Закрытый червячный поворотный привод размером 304,8 мм изготовлен из стали 50Mn и оснащён гидравлическим мотором. Передаточное отношение составляет 78:1, номинальный выходной крутящий момент — 7,5 кН·м. Привод рассчитан на одноосное слежение в системах солнечных панелей и солнечного электроснабжения
+2 фотоМашина для производства пустотелых цементных блоков
Модель: ХФЮ-27(1А)
Машина для производства пустотелых блоков формует изделия из цементного сырья. Габаритные размеры машины составляют 100 × 75 × 130 см, масса нетто — 170 кг, а масса в упаковке — 200 кг. Продолжительность одного цикла формования равна 45 с. Мощность вибрационного двигателя составляет 0,55 кВт × 2. В

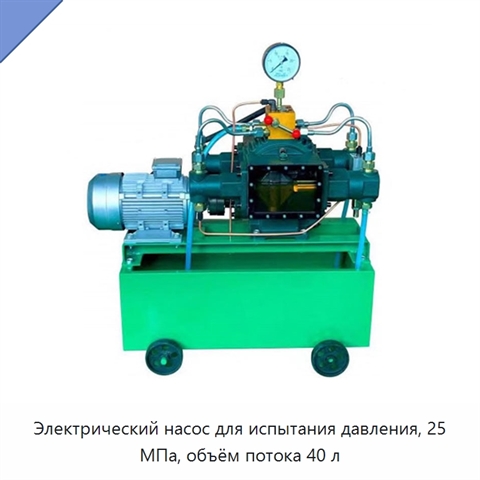

+1 фотоЭлектрический насос для испытания давления, 25 МПа, объём потока 40 л
