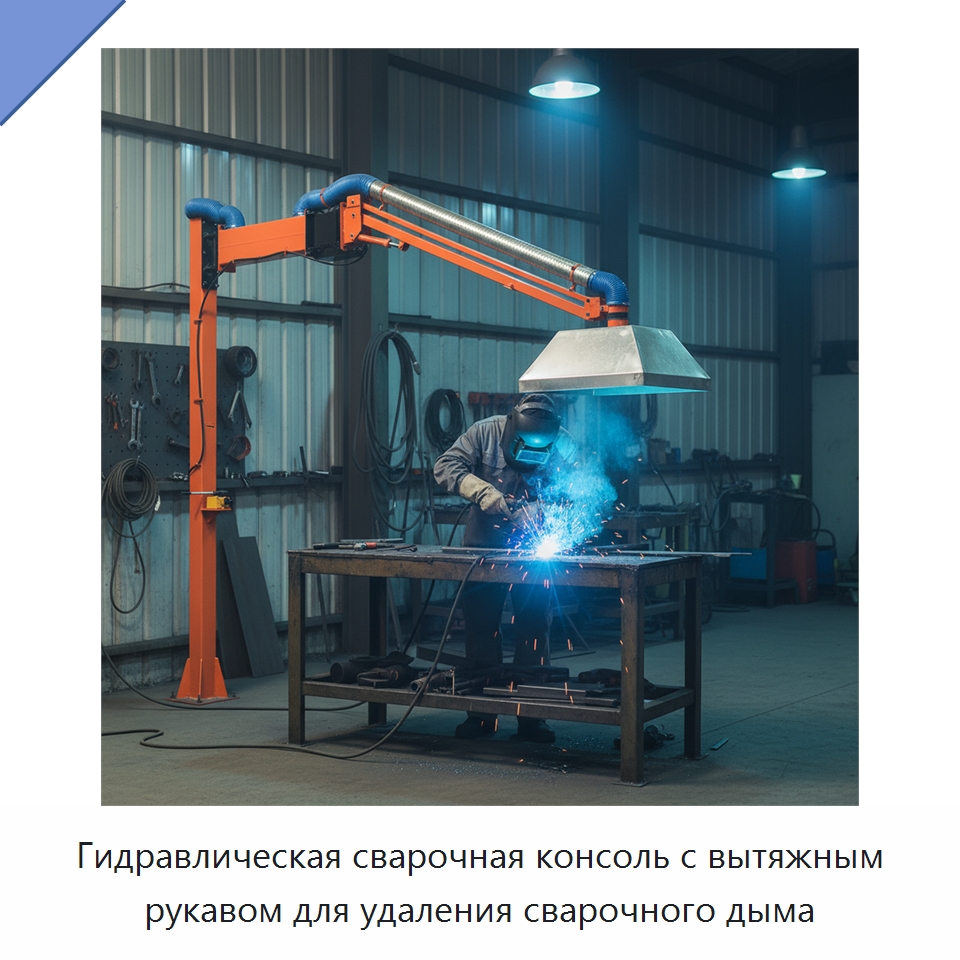

Гидравлическая сварочная консоль с вытяжным рукавом для удаления сварочного дыма

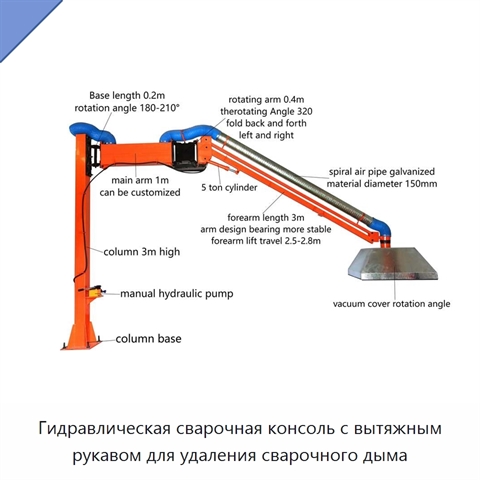

Гидравлическая сварочная консоль служит для пространственного размещения механизма подачи проволоки, кабеля, рукава подачи проволоки, газовой трубы и вытяжных узлов в пределах зоны сварки. Оборудование закрепляется на колонне и рычагах, освобождая пол от кабелей и отдельных агрегатов. Конструкция состоит из основного, поворотного и переднего рычагов. Основной рычаг соединён с установленным на колонне поворотным узлом и поворачивается по полукругу на угол до 180°. Двойной шарнир между основным и передним рычагами обеспечивает поворот переднего рычага на 360°. Колонна имеет высоту 3 м, основание — длину 0,2 м и угол поворота 180°–210°. Длина основного рычага составляет 3 м, поворотного — 0,4 м, переднего — 3 м; поворотный рычаг поворачивается на угол 320°, а ход подъёма составляет 2,5–2,8 м. Кронштейн механизма подачи проволоки в ручном гидравлическом и электрогидравлическом исполнениях рассчитан на нагрузку 80–120 кг, а исполнение с пружинным балансиром — на 25 кг. В электрогидравлическом исполнении с вытяжкой применяются оцинкованный спиральный воздуховод длиной 3 м и диаметром 150 мм, гибкий вытяжной рукав длиной 3 м и диаметром 160 мм с поворотом на 360°, а также вытяжной зонт диаметром 400 мм. ^*

*) Текст описания сохранён в оригинальной редакции зарубежного производителя. Специалисты отдела 91Т уже включили этот текст в план технической и эстетической редактуры. Мы планируем в ближайшее время уточнить характеристики и терминологию, перепроверить технические детали и доработать текст так, чтобы описание СКУ-57(5Ш) снимало большинство вопросов, а назначение и возможности оборудования были понятны. Не готовы ждать обновления? Задайте вопрос уже сейчас.

Наименование производителя

CE-certified SPH-405 Hydraulic Dust Suction Arm, Produced by the Original Manufacturer, Is Used for Collecting Welding Fumes
