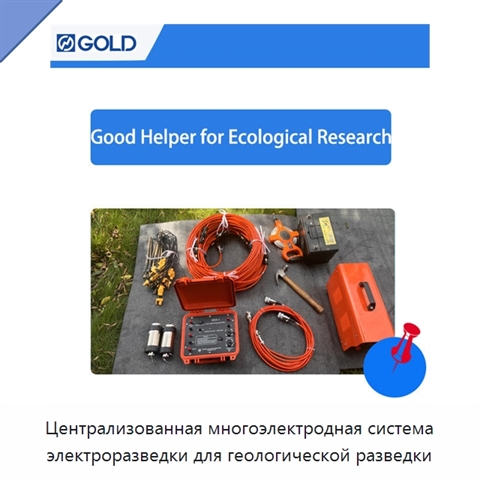

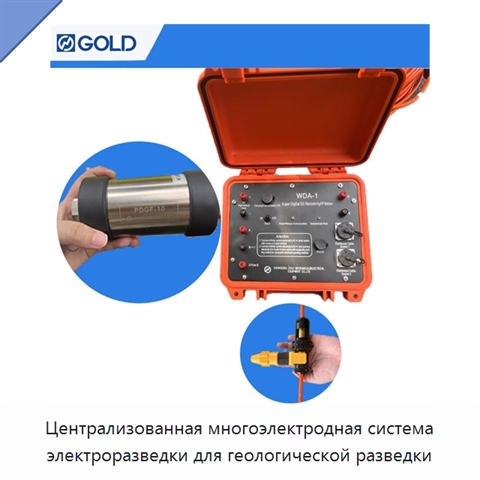

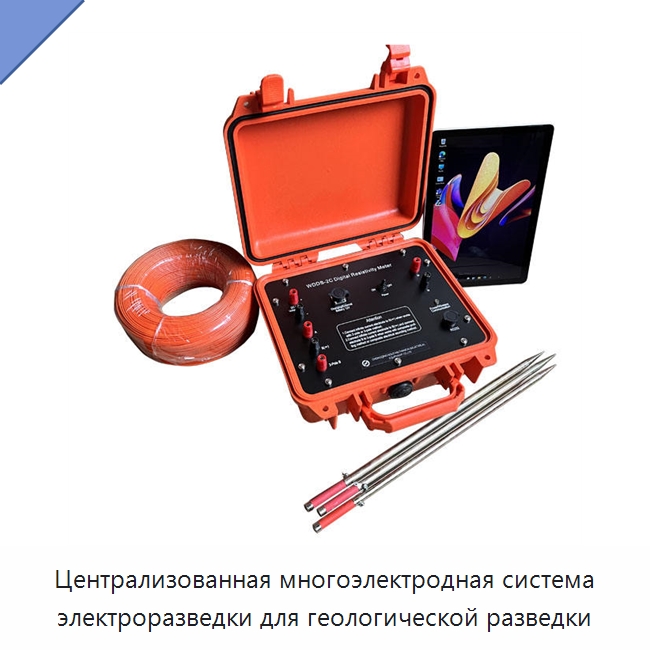

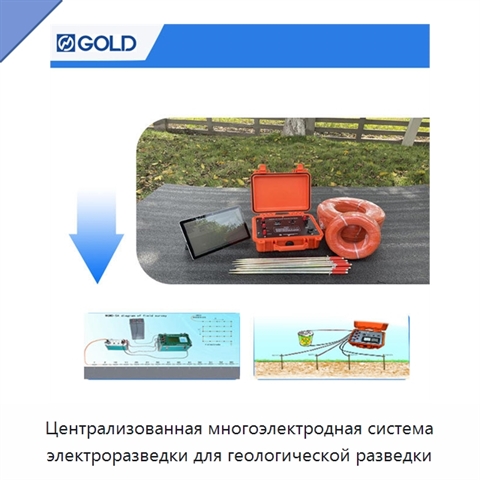

Централизованная многоэлектродная система электроразведки для геологической разведки

Система выполняет измерение удельного сопротивления с использованием кабеля и электродов при геологической разведке. Измерительный комплекс формирует изображения высокого разрешения, отражающие изменения сопротивления подземных пород, геологических структур, минеральных залежей и водоносных горизонтов. Доступны двумерная и трёхмерная визуализация сопротивления, томография и мониторинг изменений окружающей среды. Сбор данных на больших площадях позволяет быстро и точно характеризовать особенности подповерхностного строения, а анализ электрических свойств геологических слоёв помогает определить глубину и толщину подземных образований. Канал напряжения работает в диапазоне ±32 В и использует 24-разрядный АЦП; при значении напряжения не менее 5 мВ точность равна ±0,2% ±1 отсчёт, а при значении от 0,1 мВ до менее 5 мВ — ±1% ±1 отсчёт. Входной импеданс превышает 50 МОм, точность измерения кажущейся поляризации составляет ±1% ±1 отсчёт, диапазон компенсации — ±10 В. Токовый канал рассчитан на 6 А и содержит 24-разрядный АЦП; при значении тока не менее 5 мА точность составляет ±0,2% ±1 отсчёт, а при значении от 0,1 до 5 мА включительно — ±1% ±1 отсчёт. Подавление помех промышленной частоты 50 Гц в синфазном и дифференциальном режимах превышает 80 дБ. Максимальная мощность передающей части составляет 7200 Вт, максимальные напряжение питания и ток питания — соответственно ±1200 В и ±6 А. Длительность подачи тока составляет 1–60 с при соотношении рабочего цикла 1:1. Рабочая температура находится в диапазоне от -10 до +50 °C при относительной влажности 95%, температура хранения — от -20 до +60 °C. Питание возможно от встроенного аккумулятора 7,4 В ёмкостью 4 А·ч или внешнего источника 12 В; время работы составляет 20 ч. Основной блок имеет порты A, B, M, N, постоянного высокого напряжения, внешней батареи и два кабельных порта. Масса блока не превышает 4 кг, размеры составляют 270 × 246 × 123 мм. Карманный компьютер имеет частоту 624 МГц, экран с разрешением 640 × 480 пикселей, флеш-память 128 МБ, оперативную память 64 МБ, карту памяти 512 МБ, инфракрасный и последовательный порты, а также два перезаряжаемых аккумулятора.
