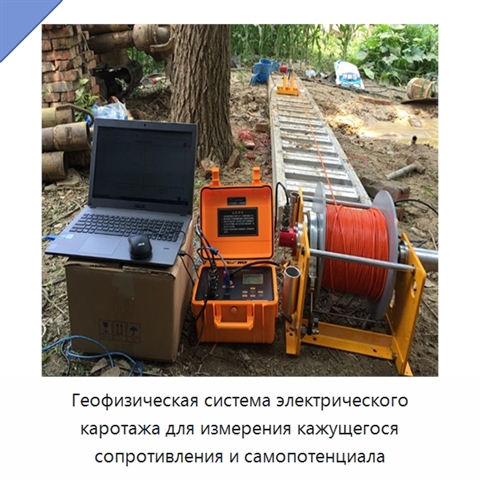

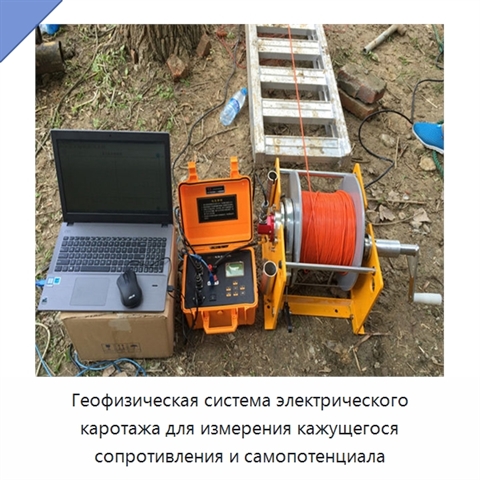

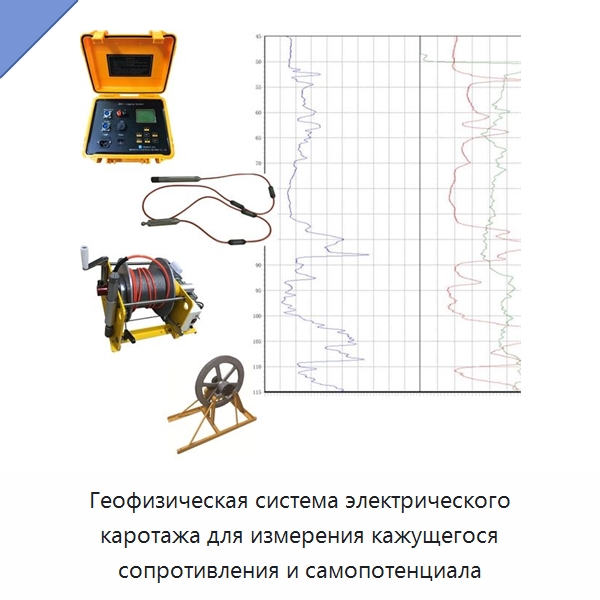

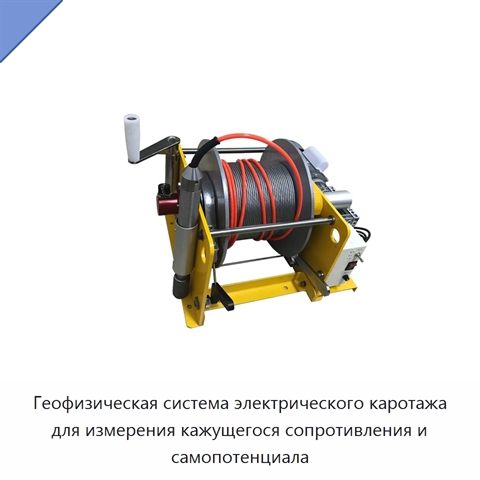

Геофизическая система электрического каротажа для измерения кажущегося сопротивления и самопотенциала

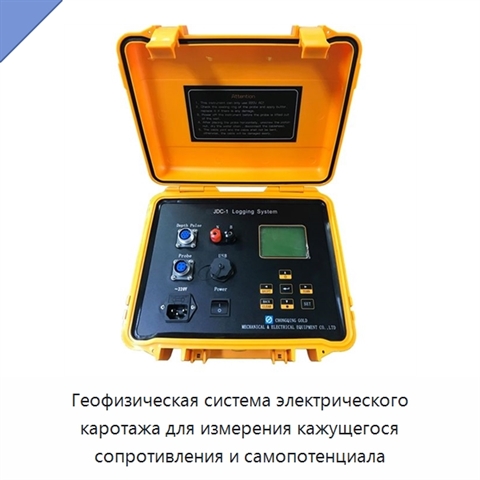

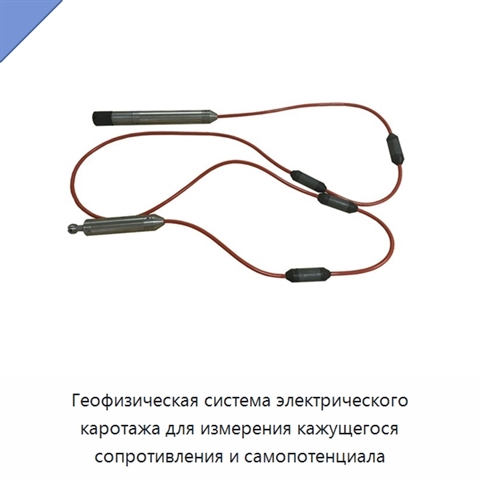

Наземный прибор системы соединяется с подземной электродной системой и может работать совместно с ПК. Адаптивная схема питания формирует для подземных пластов переменный ток прямоугольной формы в широком диапазоне; одновременно измеряются ток и напряжение питания. Система обеспечивает простую эксплуатацию, широкий диапазон измерений, малую массу и надежную работу. Для уменьшения помех от искусственного электрического поля при измерении собственного электрического поля применяется измерение самопотенциала без подачи питания по схеме AB. При измерении кажущегося сопротивления используются два канала измерения напряжения, позволяющие одновременно записывать две кривые: градиентную и потенциальную. Внешнее питание прибора осуществляется от сети переменного тока 220 В ±20%, 50 Гц, потребляемая мощность составляет 20 Вт. Рабочая температура составляет от −20 до +40 °C при относительной влажности не более 90%. Питание AB представляет собой переменный ток прямоугольной формы напряжением 6–60 В и током 0–200 мА. Применяется электродная система A1,6 м 0,4n 5. Диапазон измерения кажущегося сопротивления составляет 1–2000 Ом·м, точность по шкале — 1%. Диапазон измерения самопотенциала составляет ±1200 мВ при точности 1%. Выход сигнала выполнен через интерфейс USB. Глубина измеряется в диапазоне 0–9999,99 м с точностью лучше 0,1%, скорость — в диапазоне 0–9999 м/ч с точностью лучше 5%. Мягкий электрод служит вспомогательным устройством и может применяться с другими электрическими приборами для наблюдения поляризуемости и скорости заряда пластов в скважине.
