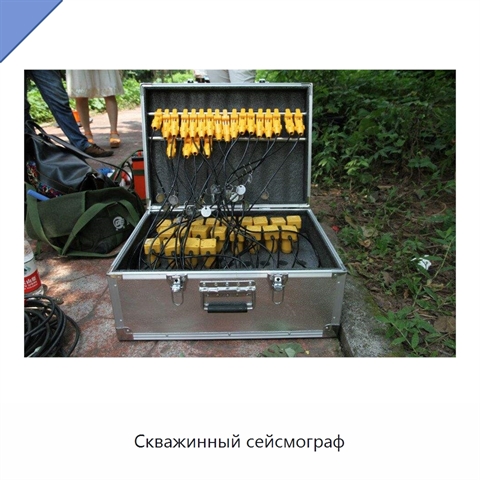

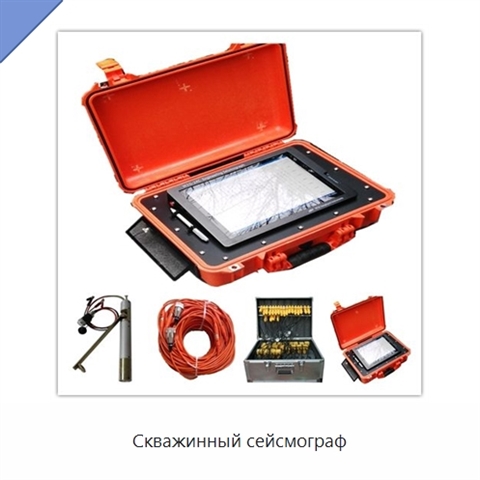

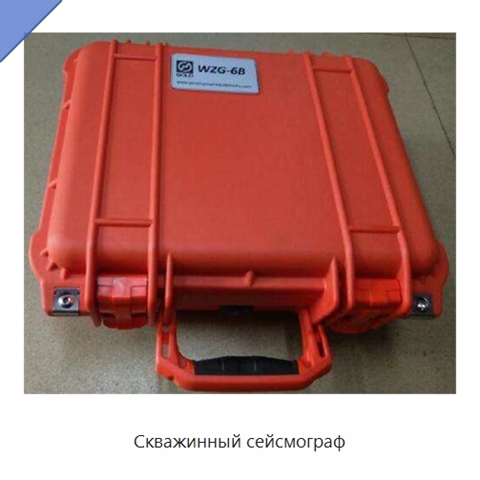

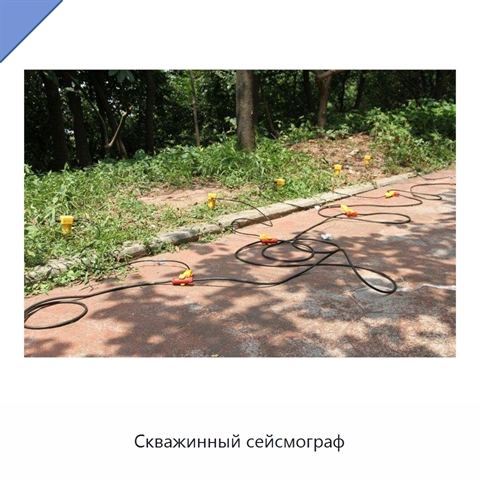

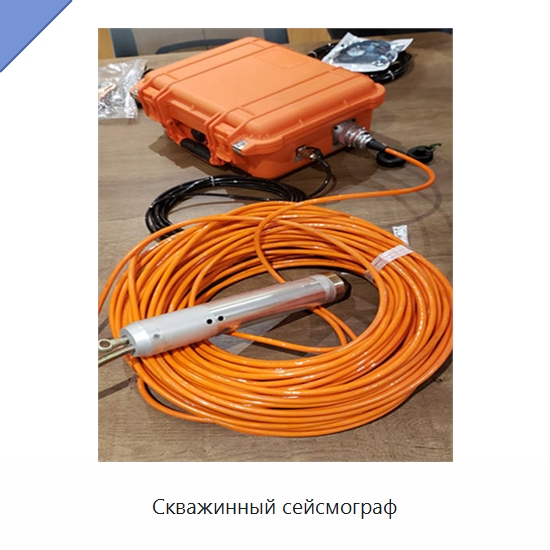

Скважинный сейсмограф

Прибор регистрирует сейсмические сигналы при измерениях в заполненной жидкостью скважине. Погружной геофон принимает волны на глубине скважины и позволяет определять скорости продольных и поперечных волн с высоким разрешением. Канальная конфигурация включает 24 канала, число отсчётов выборки выбирается из значений 1024, 2048, 4096, 8192 и 16384. Время выборки задаётся значениями 10, 25, 50, 100, 200 и 500 мкс, 1, 2, 5, 10 и 20 мс; для микро-сейсмических измерений доступен диапазон от 1 до 200 мс. АЦП имеет разрядность 24 бита, а суммирование и усиление сигналов выполняются с разрядностью 32 бита. Динамический диапазон составляет 140 дБ, полоса частот — от 0,1 до 4000 Гц, уровень шума — 1 мкВ в полном диапазоне частот. Согласованность амплитуды составляет ±0,2%, фазовая согласованность — ±0,01 мс. Временная задержка задаётся в диапазоне от 0 до 9999 мс. Рабочая температура составляет от 0 до 50 °C при относительной влажности 90%, температура хранения — от -20 до +60 °C. Геофон с механическим прижатием листовой пружиной обеспечивает контакт со стенкой скважины.
