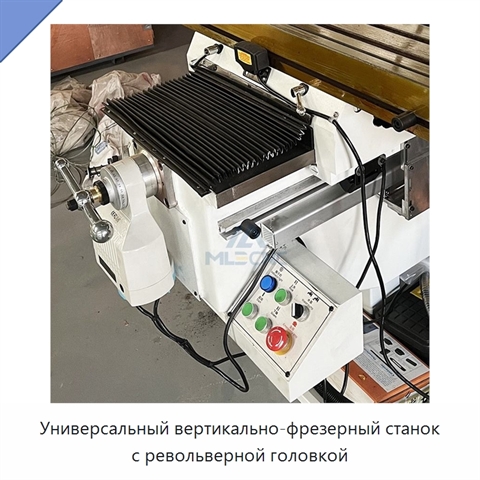

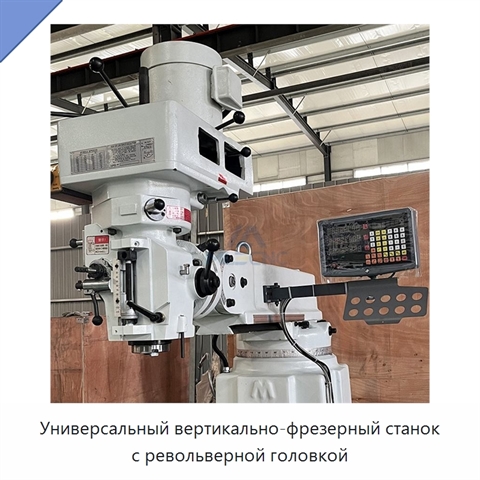

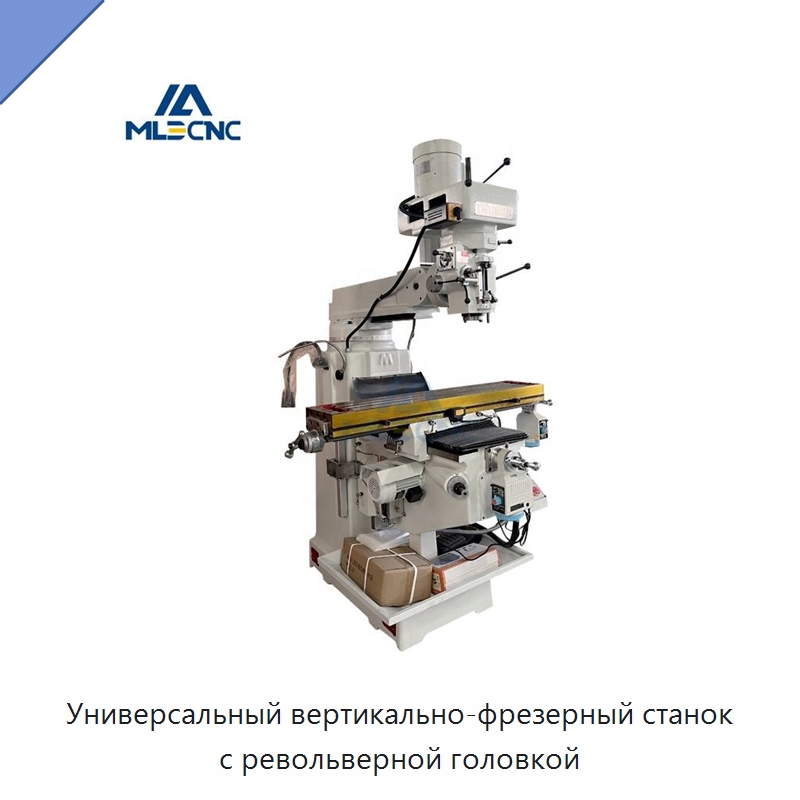

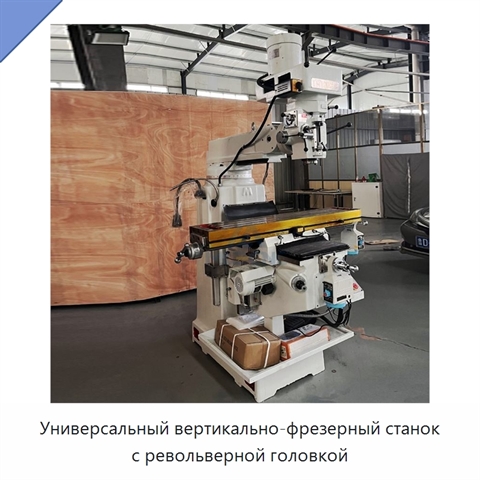

Универсальный вертикально-фрезерный станок с револьверной головкой

Универсальный вертикально-фрезерный станок оснащён рабочим столом с автоматической зубчатой подачей по направлениям X, Y и Z. Для модели 4H предусмотрены размер стола 1270 × 254 мм, ход 780 мм по X, 400 мм по Y и 400 мм по Z, три Т-образных паза размером 16 мм с шагом 50 мм. Шпиндель имеет стандартный конус R8; доступен вариант ISO40. Частота вращения шпинделя при 50 Гц составляет 65–4500 об/мин, при 60 Гц — 80–5440 об/мин; предусмотрен также диапазон 65–4000 об/мин с переменной регулировкой. Ход шпинделя равен 127 мм, а подача шпинделя имеет три ступени: 0,04, 0,08 и 0,15 мм. Расстояние от торца шпинделя до поверхности стола регулируется в пределах 90–510 мм. Головка поворачивается на ±90° влево и вправо и на ±45° вперёд и назад. Главный двигатель имеет мощность 2,2 кВт. Направляющие закалены высокочастотной закалкой и прошлифованы. В стандартную комплектацию входят защитный экран от брызг, тяга, маслосборная пластина, инструмент и ящик для инструмента, редукционная втулка, рабочая лампа, система охлаждения и фрезерный патрон. Дополнительно доступны силовая подача по трём осям, цифровая индикация, станочные тиски, зажимные комплекты, фрезерная головка с переменной геометрией, пневматическая тяга, делительная головка и поворотный стол.

Наименование производителя

China Brand 4H Turret Milling Machine Universal Vertical Milling Machine
