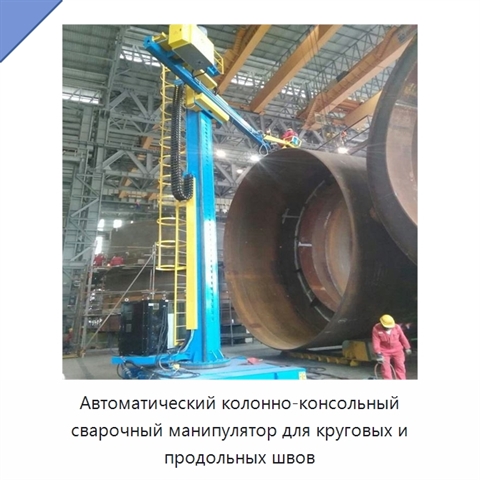

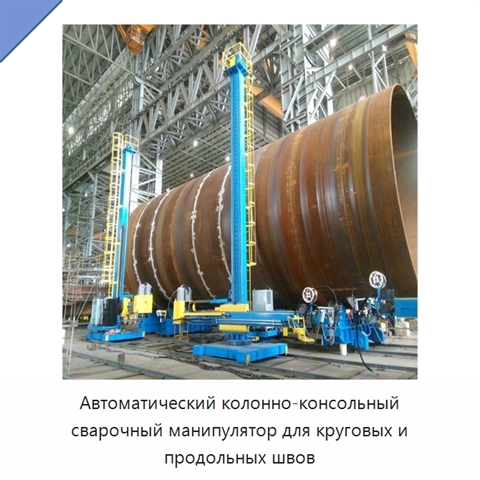

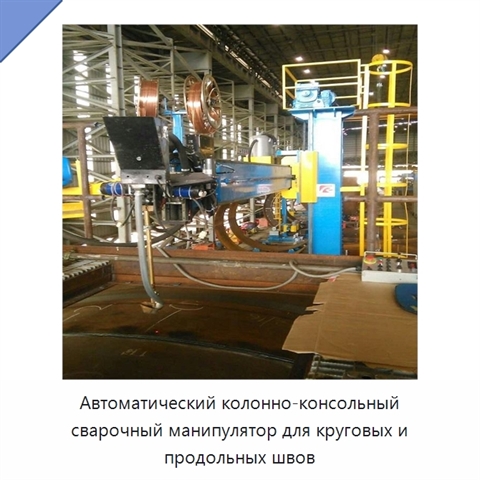

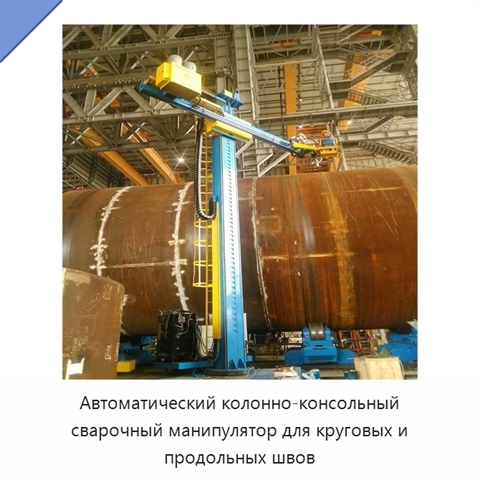

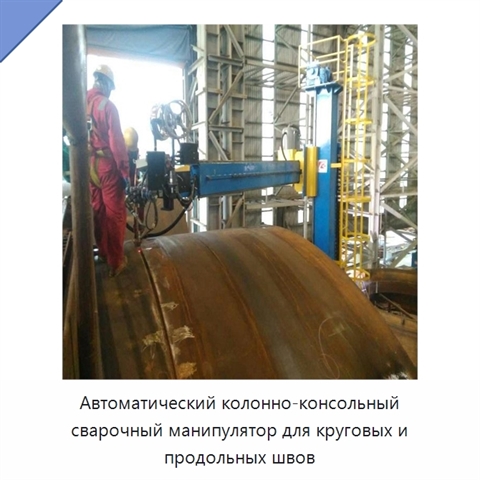

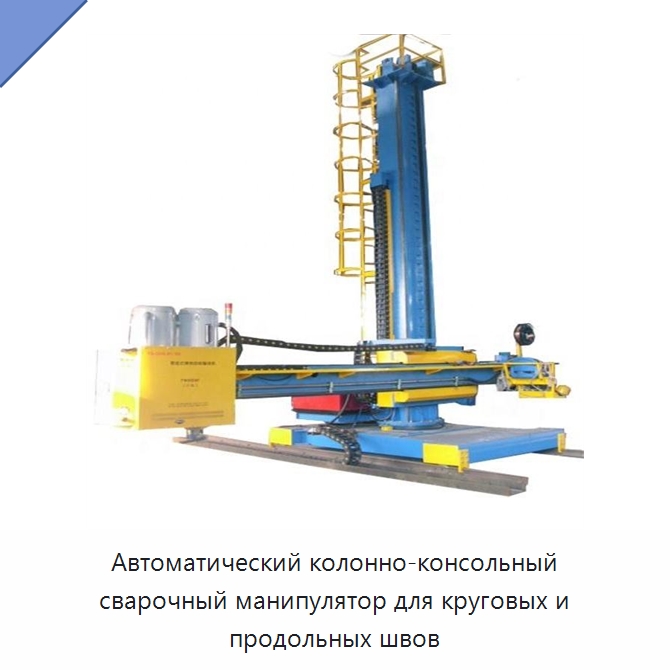

Колонно-консольный сварочный манипулятор для автоматической сварки кольцевых и продольных швов

Колонно-консольный сварочный манипулятор представляет собой вспомогательное оборудование для выполнения сварочных операций. Поворот колонны, выдвижение и подъём консоли обеспечивают перемещение закреплённой на её конце сварочной головки при работе с цилиндрами разных размеров. Совместное применение со сварочным вращателем или роликовым стендом позволяет автоматически сваривать внутренние и наружные кольцевые и продольные швы. Предусмотрены стационарное, стационарное поворотное и передвижное исполнения. Для лёгкого, среднего, тяжёлого и сверхтяжёлого исполнений ход подъёма консоли составляет соответственно 1–3, 2–4, 2–8 и 2–13 м, а ход выдвижения — 1–3, 1–4, 2–8 и 4–12 м. Скорость подъёма во всех четырёх исполнениях равна 800 мм/мин, скорость выдвижения находится в диапазоне 120–1200 мм/мин. Угол поворота колонны для лёгкого, среднего и сверхтяжёлого исполнений составляет ±180°, для тяжёлого — ±180°/360°. Колея тележки в той же последовательности равна 1060, 1500, 2000 и 2500 мм. Механизм подъёма оснащён устройством, препятствующим падению консоли. На конце консоли установлен суппорт X–Y, управляемый с ручного пульта. Управляющий ролик установлен на эксцентриковом валу для уменьшения зазора между роликом и направляющей. Система управления включает электрический щит и ручной пульт, а также интерфейс для соединения с позиционером и сварочным вращателем. Компоновка может включать тележку, кресло оператора или платформу, кабельную цепь, системы слежения за швом, мониторинга и возврата флюса.
