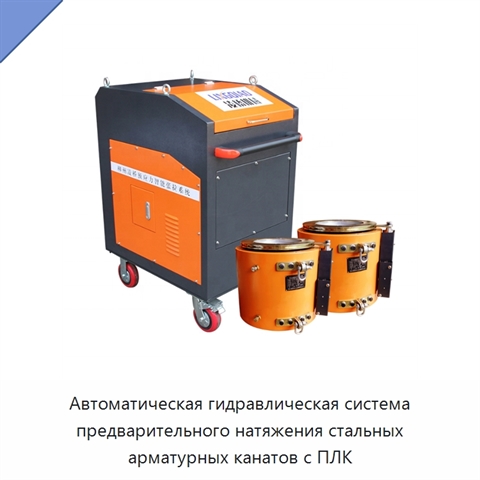

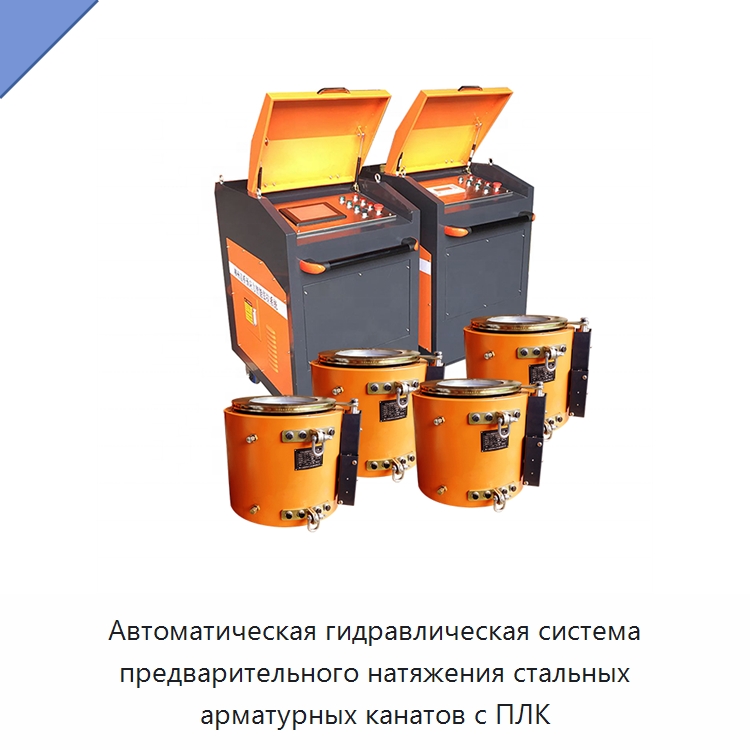

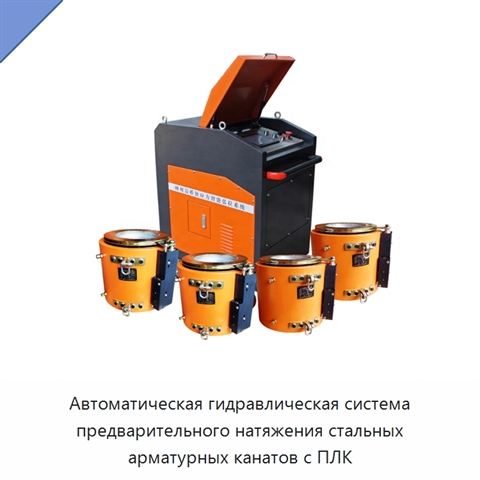

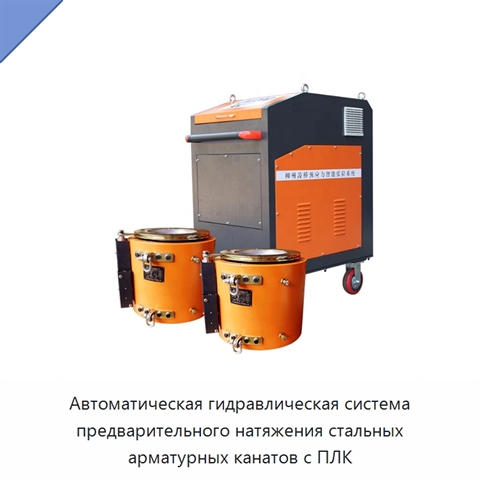

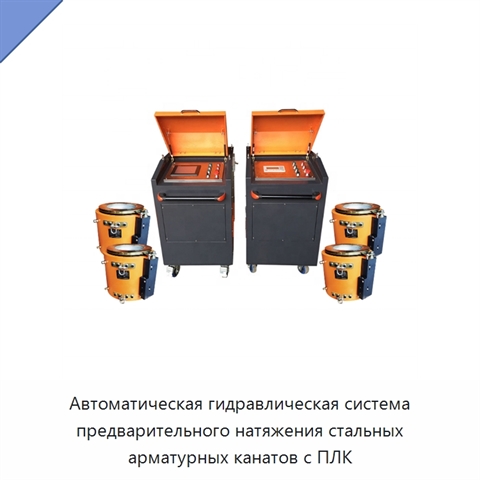

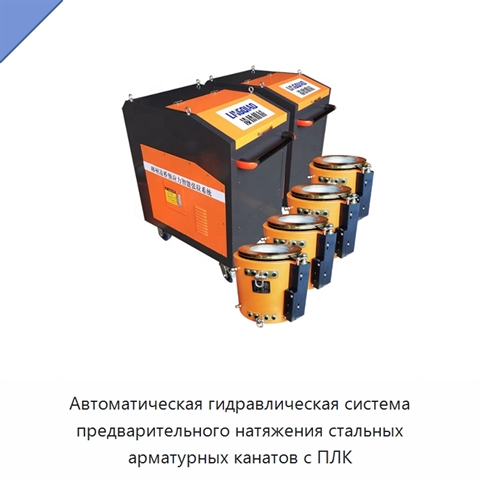

Автоматическая гидравлическая система предварительного натяжения стальных арматурных канатов с ПЛК

Гидравлическая система выполняет предварительное натяжение стальных арматурных канатов посредством компьютерного управления и автоматической работы оборудования без ручного регулирования. В состав системы входят интеллектуальная основная насосная станция, интеллектуальная вспомогательная насосная станция и интеллектуальный домкрат. Основная и вспомогательная станции соединяются по беспроводному каналу на расстоянии до 200 м. Вспомогательная станция передаёт основной станции сигналы перемещения и давления. После обработки этих сигналов основная станция отправляет команды, регулирующие подачу масла, остановку и возврат домкрата. Во время натяжения рабочие параметры по беспроводному каналу передаются на компьютер контроля и сохраняются. Механическое напряжение используется как контрольный критерий, а погрешность удлинения — как критерий корректировки. Датчики измеряют рабочее давление каждого домкрата и удлинение стального арматурного каната. Значения выводятся на интерактивный сенсорный экран и в реальном времени передаются в модуль числового управления основной насосной станции для сравнения с заданными параметрами канала натягиваемой балки. По результатам сравнения основная станция формирует управляющие команды, синхронизирует механические действия оборудования и автоматически выполняет полный цикл натяжения. Рабочее напряжение составляет 380 В, точность измерительной системы — 0,25 % полной шкалы, точность хода — 0,05 %, дисбаланс при натяжении двумя домкратами — 5 кН. Система рассчитывает результаты натяжения, автоматически формирует отчёты, отслеживает процесс в реальном времени и выполняет своевременную коррекцию ошибок.
