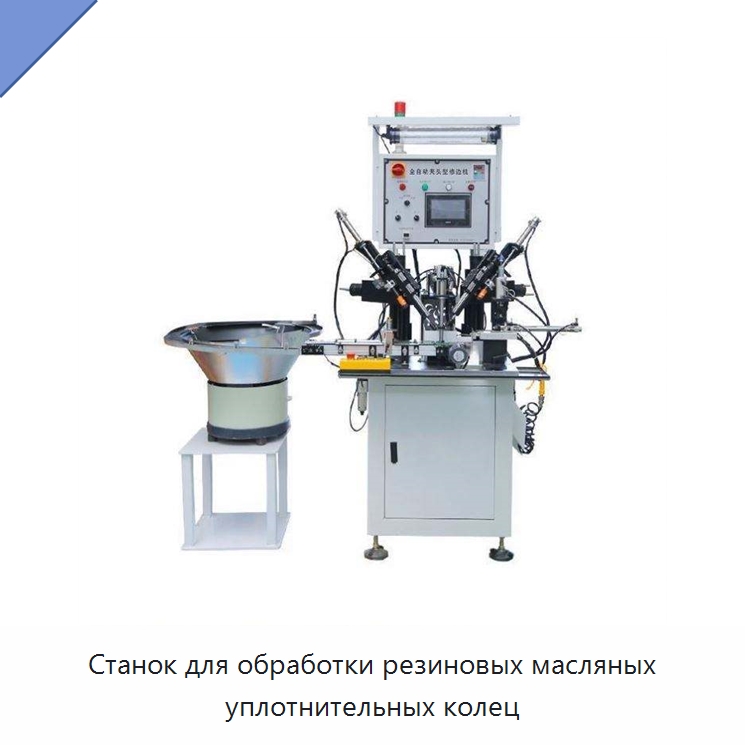

Станок для обработки резиновых масляных уплотнительных колец

Станок оснащён цанговым вакуумным захватом, который автоматически зажимает кольцевое каркасное масляное уплотнение. Два ножа работают независимо, одновременно или последовательно. Предусмотрены автоматический, полуавтоматический и ручной режимы, а также функция накопления изделий. Управление выполнено на базе ПЛК. Выходной каскад использует МОП-транзистор; предусмотрены изоляция цепей, оптоэлектронная развязка и защита от короткого замыкания. В состав входят станина, передняя бабка, левый и правый поперечные держатели инструмента, устройство обдува, передаточный механизм, пневматический контур и электрическая система управления. Пневматическая часть включает цилиндры, электромагнитные клапаны и вакуумные манометры. Направляющая передаточного механизма выполнена в виде рельса скольжения. Обрабатываемые изделия получают чистую поверхность, точный размер и высокую концентричность. Частота вращения при резании составляет 2500 об/мин, диапазон диаметра резания — 10–400 мм, угол резания регулируется от 0 до 90°, рабочее давление — 0,5–1,0 МПа. Инструмент размером 2 × 3 × 100 мм изготавливается из быстрорежущей стали или карбида вольфрама. Скорость обработки составляет 15–20 изделий в минуту. Мощность двигателя — 370 Вт. Габариты станка — 1000 × 750 × 1750 мм, масса нетто — 230 кг.

Наименование производителя

Chuck Type Rubber Trimming Vacuum Oil Seal Polyurethane Sealing Ring Gasket Trimming Frame Bushing Chamfering Machine
