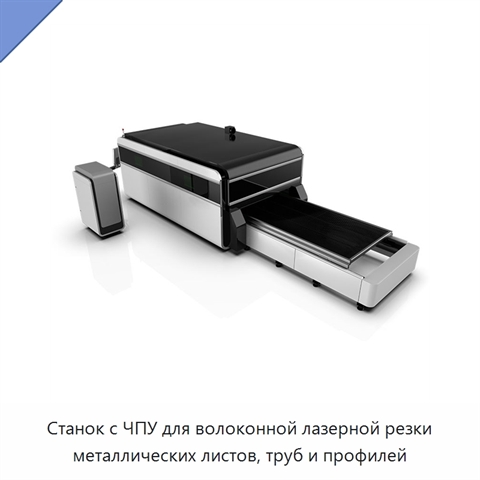

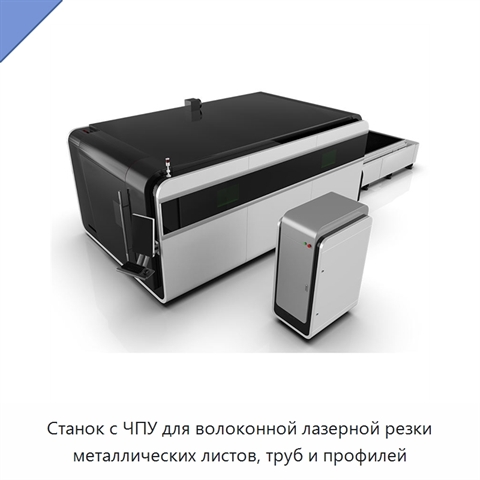

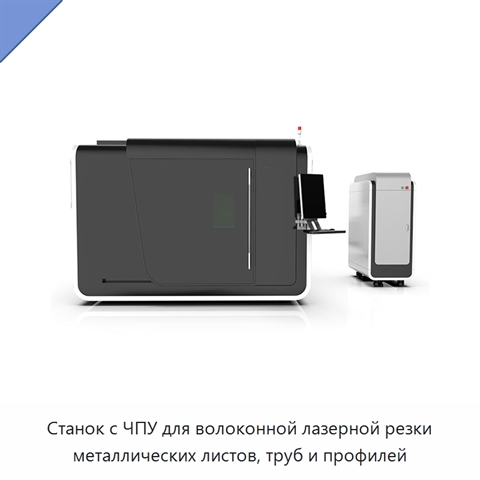

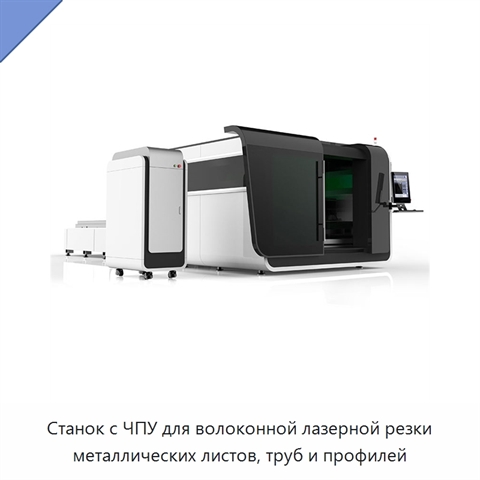

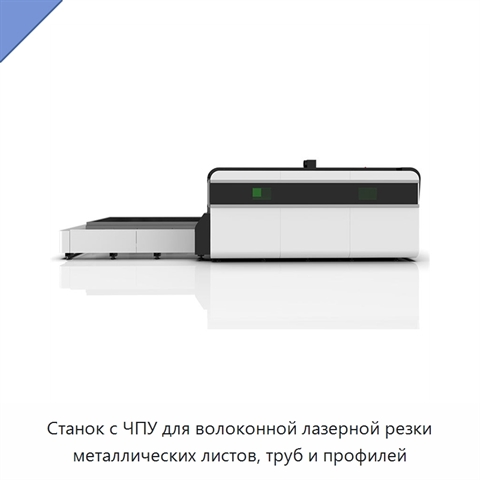

Станок с ЧПУ для волоконной лазерной резки металлических листов, труб и профилей

Станок с ЧПУ выполняет волоконную лазерную резку металлических листов, труб и других профилей. Полностью закрытая конструкция оснащена смотровым окном с лазерным защитным стеклом, а образующиеся при резке пыль и дым проходят внутреннюю фильтрацию. Размер рабочей зоны — 1500 × 3000 мм. Сменный стол имеет верхнюю и нижнюю позиции; его перемещением управляет частотный преобразователь, а операция смены занимает до 15 с. Сегментированная сварная станина собрана из прямоугольных труб со стенкой толщиной 10 мм. Металлическая сотовая внутренняя структура и усиливающие рёбра повышают прочность, сопротивление растяжению и устойчивость поверхностей направляющих, препятствуя деформации станины. Фокус регулируется программно без ручной настройки: система автоматически изменяет высоту фокусирующего зеркала, запоминает фокусное расстояние для листов разной толщины и выполняет автоматическую перфорацию перед резкой. Точность регулировки составляет 0,01 мм. Коллимирующая и фокусирующая линзы имеют двойное водяное охлаждение, снижающее температуру режущей головки. Система управления поддерживает автоматический поиск кромки, резку на ходу и интеллектуальную раскладку. Балка изготовлена из авиационного алюминия методом экструзионного прессования усилием 4300 т и подвергнута обработке старением. Применена реечная передача с двумя приводами. На трёх координатных осях установлены серводвигатели мощностью 850, 1800 и 400 Вт. Потребляемая мощность составляет менее 10 кВт. Станок рассчитан на электропитание 380 В при частоте 50 или 60 Гц и токе 60 А. Ширина прорези при резке обычно составляет 0,10–0,20 мм. Бесконтактная обработка исключает соприкосновение режущей головки с поверхностью материала, предотвращая появление царапин на заготовке. Программное управление позволяет вырезать детали различной формы.

Наименование производителя

CNC Fiber 500w 750w 1000w 2000w 3kw 4kw Sheet Metal Plate Laser Cutting Machine for Tube and Pipe
