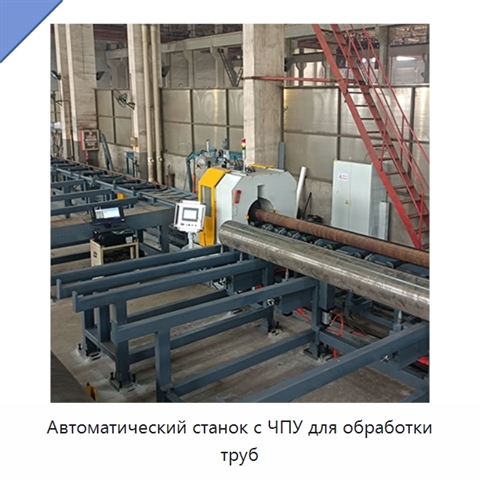

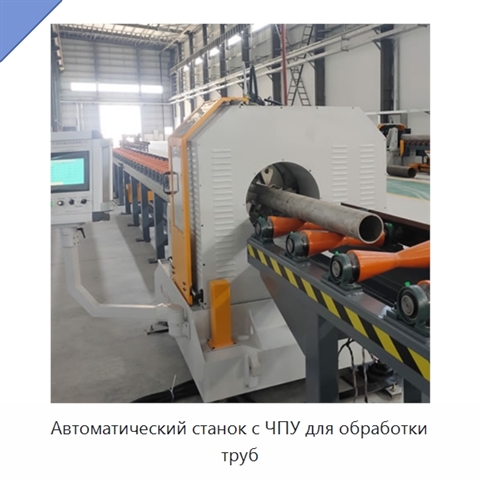

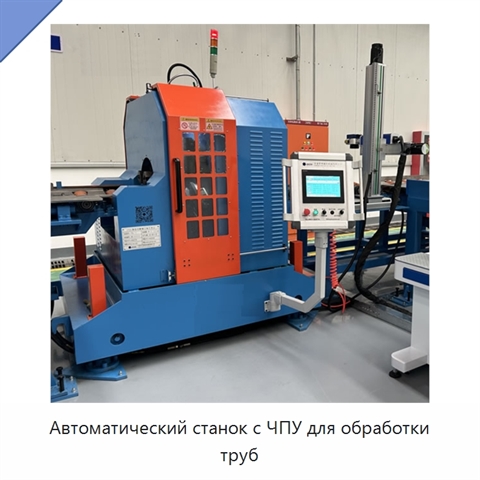

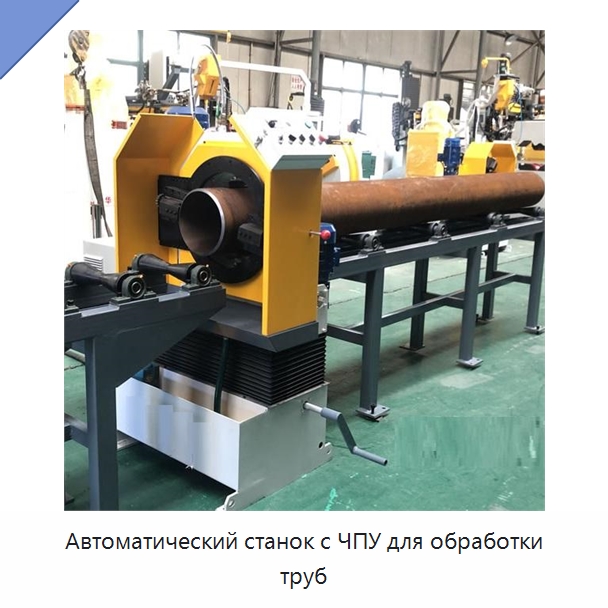

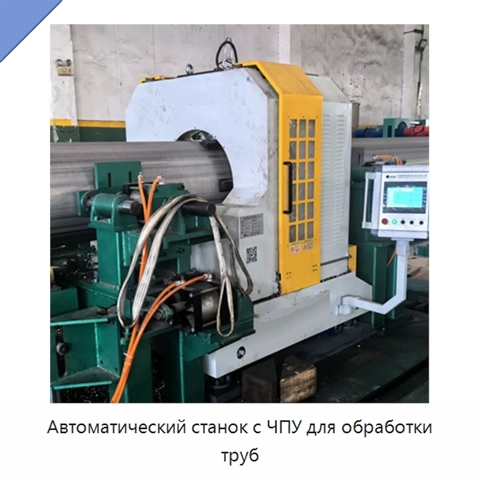

Автоматический станок с ЧПУ для обработки труб

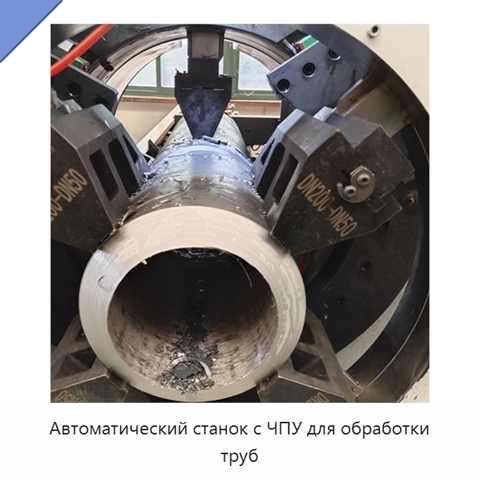

Станок рассчитан на обработку труб пяти диапазонов диаметра: DN30–150, DN40–300, DN50–400, DN300–600 и DN500–800. Для нержавеющей и легированной стали допускается толщина стенки 3–20 мм, для углеродистой стали — 3–25 мм; также предусмотрена обработка дуплексной нержавеющей, низкотемпературной и жаропрочной стали. Заготовка удерживается неподвижно, а режущая головка вращается с высокой скоростью. На головке одновременно устанавливаются три комплекта инструментальных опор и инструментов. Зажимная система состоит из двух комплектов: многокулачкового самоцентрирующегося основного и вспомогательного, размещённых по обе стороны режущего инструмента. Двухслойные захваты обеспечивают быструю загрузку и выгрузку. При обработке труб в заданном диапазоне диаметров достаточно демонтировать и установить один слой захватов с помощью тягового механизма; время замены не превышает 5 минут. Серводвигатель управляет быстрым подводом, рабочей подачей, холостым ходом и быстрым отводом инструмента, а также сохраняет координаты перемещения. Подача при нагрузке составляет 0,05–0,5 мм/об, скорость холостого хода — менее 300 мм/мин. Режущая жидкость охлаждается водой или воздухом в циркуляционном контуре. Управление выполняется ПЛК через 10-дюймовый интерфейс человек–машина. Программная база технологических процессов поддерживает поиск и подбор параметров после выбора материала, диаметра и толщины стенки трубы. Высота центра режущей головки регулируется по заданному диаметру. ^*

*) Описание представлено так, как его составил иностранный производитель. Отдел 91Т уже запланировал техническую и эстетическую правку этого текста. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание АГЕ-92(2У) отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.
