Артикул: 182-101
Модель: КЯЛ-17(8Ж)
Секция: Дополнительная

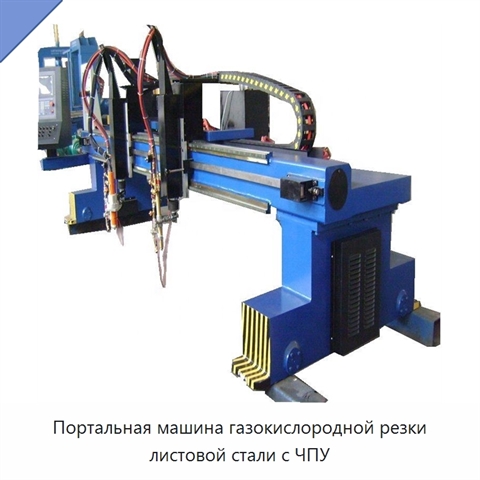

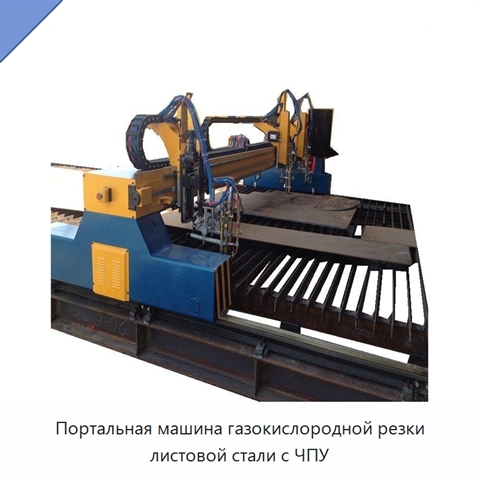

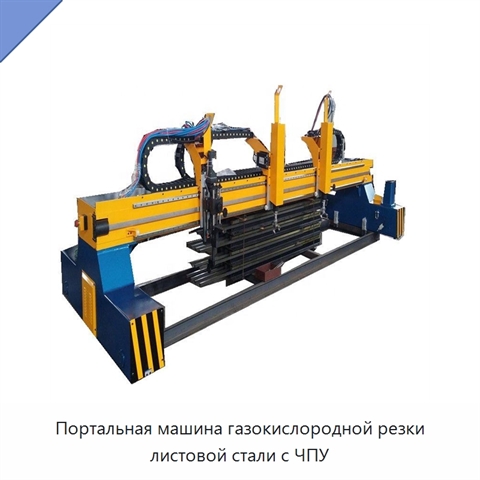

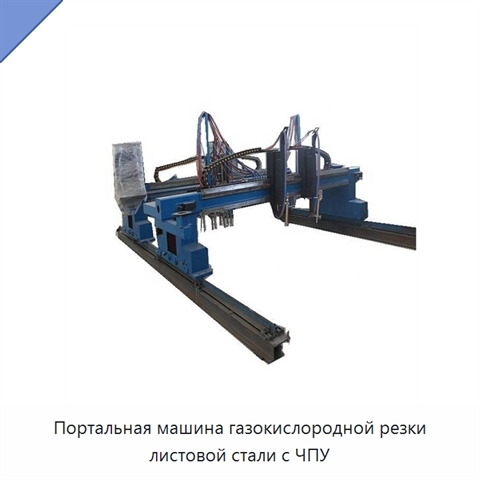

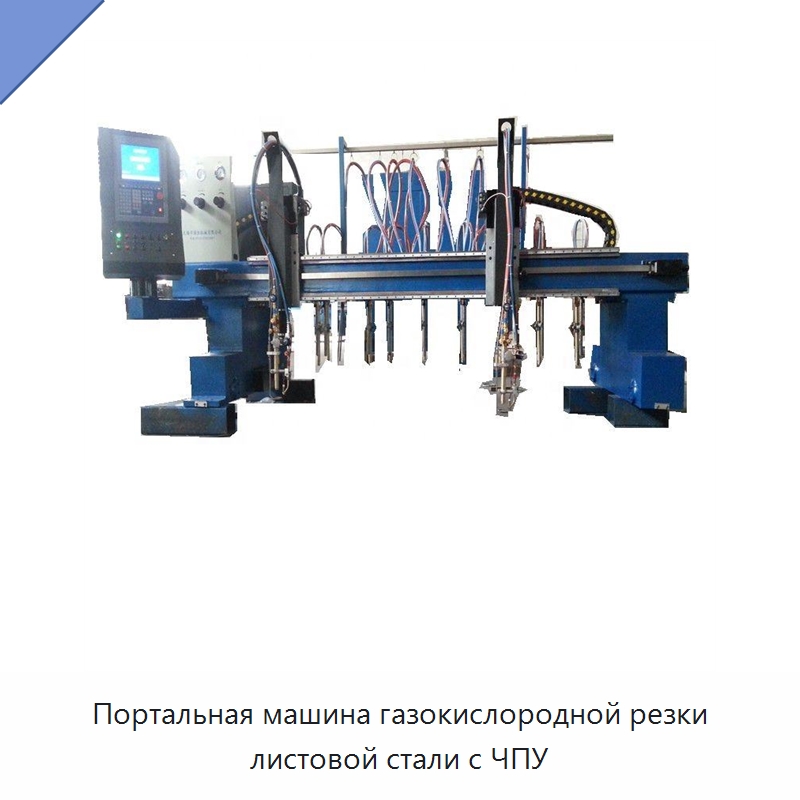

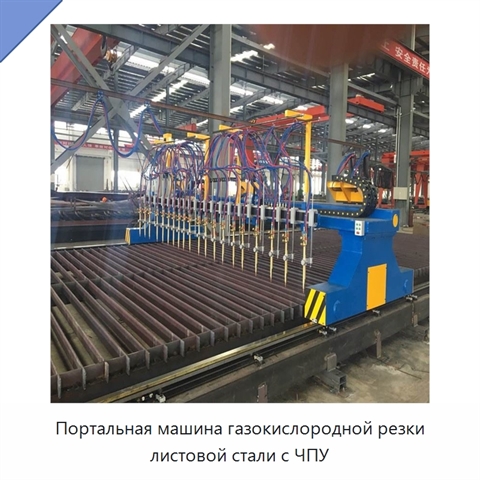

Портальная машина газокислородной резки листовой стали с ЧПУ
Машина выполнена на цельностальной сварной портальной раме с коробчатыми продольными концевыми балками и поперечиной. Сварные узлы проходят снятие внутренних напряжений, а основные сварные детали перед окраской обрабатываются пескоструйным способом. Контактные поверхности продольных направляющих точно обработаны и отшлифованы; зубчатые рейки размещены снаружи. Стандартная компоновка включает две газопламенные резательные головки с ЧПУ и девять полосовых резаков. Для головок предусмотрены автоматическое регулирование высоты и зажигание, ход подъёма составляет 150 мм. Система ЧПУ поддерживает автоматическое программирование и раскладку деталей, последовательное управление резанием, настройку технологических параметров и компенсацию ширины реза; контроллер оснащён цветным ЖК-экраном. Точность позиционирования составляет ±0,5 мм/м, а ошибка диагонали при квадратной разметке не превышает 0,5 мм. Газовый тракт оснащён термостойкой подающей трубкой, устройством защиты от обратного удара и электромагнитным клапаном режущего кислорода. Концевой выключатель ограничивает ход портала, а подвижные узлы снабжены системой смазки.
Задать вопрос Искать на Baidu
Какую задачу решает машина газокислородной резки с ЧПУ
Машина газокислородной резки с ЧПУ предназначена для продольного многорезакового раскроя на полосы и поперечной прямолинейной резки.
Характеристики КЯЛ-17(8Ж)
Модель (по базе 91Т)КЯЛ-17(8Ж)
Класспромышленный
Частота вращения на холостом ходу2500 об, мин
Источник питанияэлектрический
Частота вращения50~1000 мм, мин
Масса1000
Машина газокислородной резки с ЧПУ - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации КЯЛ-17(8Ж) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации КЯЛ-17(8Ж) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней проверки актуальности данных: 12.08.26
Данные о производителе и характеристиках проверены.
Люди, которые искали Машина газокислородной резки с ЧПУ, также смотрели:

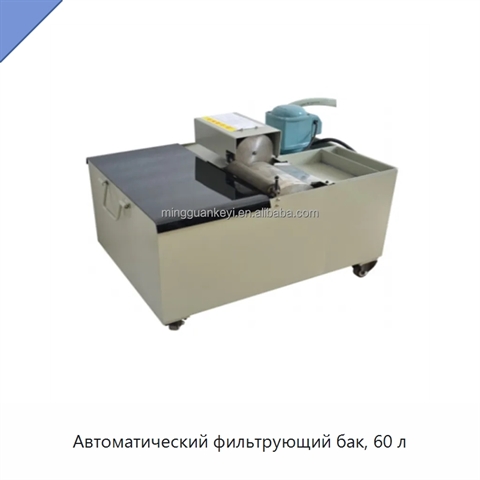

+1 фотоАвтоматический фильтрующий бак, 60 л
