Артикул: 409-255
Модель: ЕДА-47(1Х)
Секция: Дополнительная

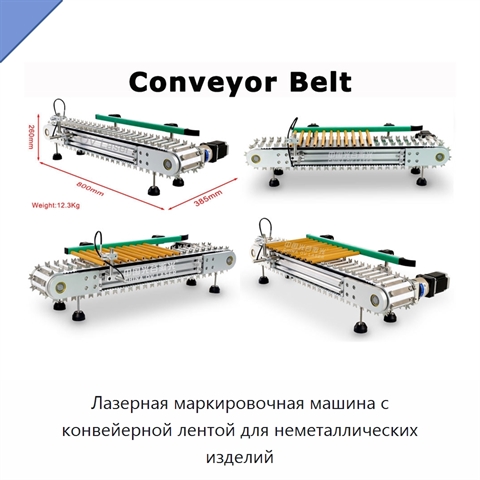

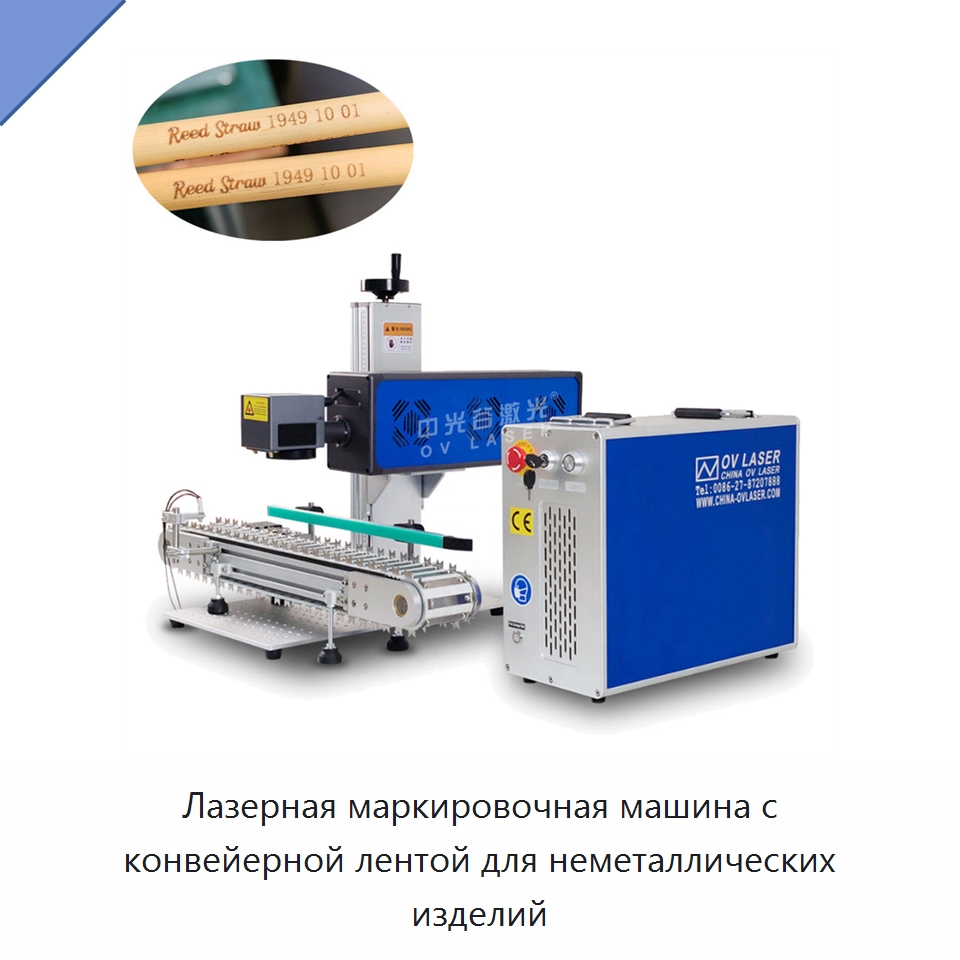

Лазерная маркировочная машина с конвейерной лентой для неметаллических изделий
Машина оснащена герметичной лазерной трубкой, создающей инфракрасный луч с длиной волны 10,6 мкм. Луч поступает в сканирующую головку с двумя гальванометрическими зеркалами: одно управляет перемещением по оси X, другое — по оси Y. Электрические сигналы компьютерного контроллера задают наклон зеркал и траекторию луча, позволяя формировать текст, логотипы и штрихкоды. После зеркал луч проходит через плоскополевую фокусирующую линзу, поддерживающую резкость по всей рабочей области. Рабочее поле доступно в размерах от 110 × 110 до 300 × 300 мм. Мощность лазера составляет 35 Вт, охлаждение выполняется воздушным способом. Питание осуществляется от переменного тока напряжением 220 или 110 В при частоте 50/60 Гц. Дополнительно могут использоваться поворотные приспособления, моторизованная ось Z, автоматическая фокусировка, защитный кожух и вытяжка дыма.
Задать вопрос Искать на Baidu
Какую задачу решает лазерная маркировочная машина
Лазерная маркировочная машина выполняет высокоскоростную бесконтактную маркировку, гравировку и кодирование карандашей, ручек, бамбуковых стаканов, а также бамбуковых и тростниковых соломинок.
Характеристики ЕДА-47(1Х)
Модель (по базе 91Т)ЕДА-47(1Х)
Конфигурацияавтономная
Система охлаждениявоздушное охлаждение
Тип лазералазер
Глубина маркировки0,01–0,1 мм
Скорость маркировки7000–12000 мм/с
Лазерная маркировочная машина - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ЕДА-47(1Х) под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ЕДА-47(1Х) под условия применения (руками первого изготовителя или собственного производства в России).
Дата последней проверки актуальности данных: 03.10.26
Данные о производителе и характеристиках проверены.
