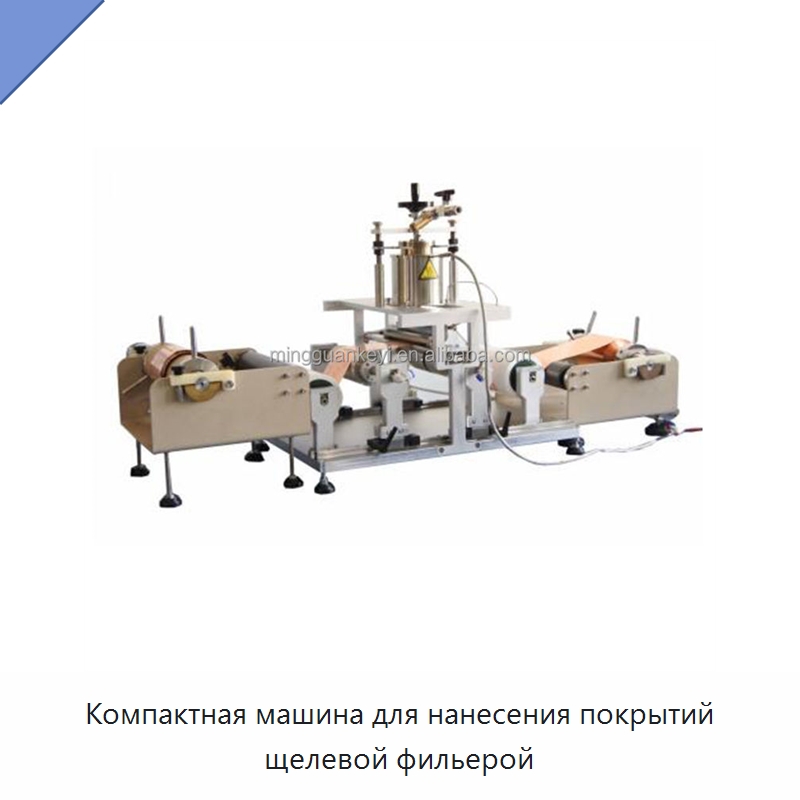

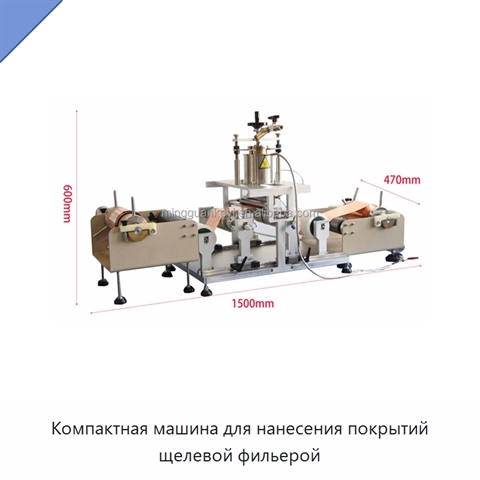

Компактная машина для нанесения покрытий щелевой фильерой

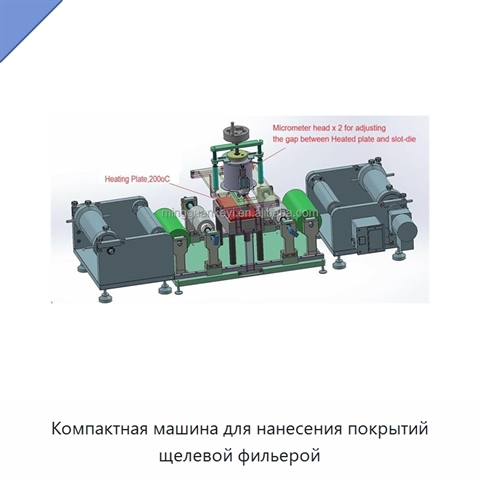

Экспериментальная машина оснащена нагреваемой головкой щелевой фильеры. Максимальная температура нагрева головки составляет 350 °C, ширина нанесения — 150 мм, равномерность толщины покрытия — ±2 мкм. Нагревательная камера выполнена из нержавеющей стали, имеет высоту 230 мм и объём около 500 мл. Максимальная температура нагрева камеры с внешним нагревательным элементом составляет 500 °C, точность регулирования температуры — ±1 °C, максимальное давление — 2 МПа. Фильера соединена с нагревательным контейнером. Охлаждающая плита доступна по запросу с водяным чиллером, работающим в диапазоне от 5 до 35 °C. В нижней части фильеры расположена нагревательная плита размером 200 × 200 мм с максимальной температурой 200 °C; зазор между фильерой и плитой регулируется двумя микрометрическими головками. Рулонная система рассчитана на максимальную ширину 200 мм и обеспечивает регулирование скорости в диапазоне от 0 до 800 мм/мин. Для работы в среде Ar внутри перчаточного бокса используется двигатель постоянного тока 24 В. В комплект входит адаптер питания 110–240 В переменного тока на 24 В постоянного тока. Отдельный блок управления оснащён сенсорным экраном диагональю 177,8 мм и регулирует температуру и давление контейнера, температуру нагревательной плиты и скорость рулонной системы. Электропитание машины составляет 208–240 В, 50/60 Гц, однофазное. Габариты машины — 1500 × 470 × 600 мм, масса — около 100 кг.

Наименование производителя

Compact Roll-to-Roll Melt Slot-Die Coating Machine 350°C for Solid-State Electrolyte and Li Anode Film MSK-ME-200
