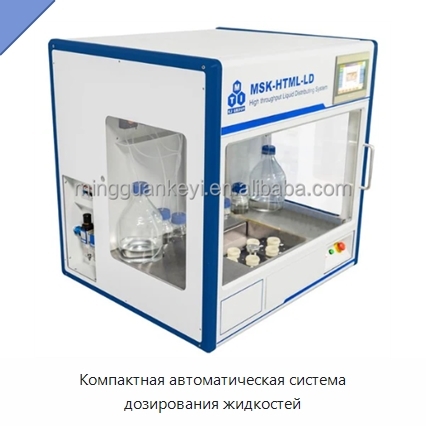

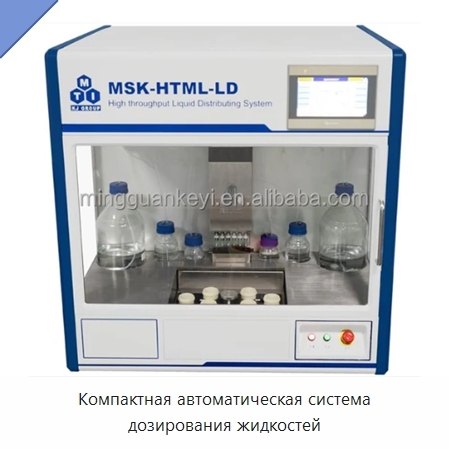

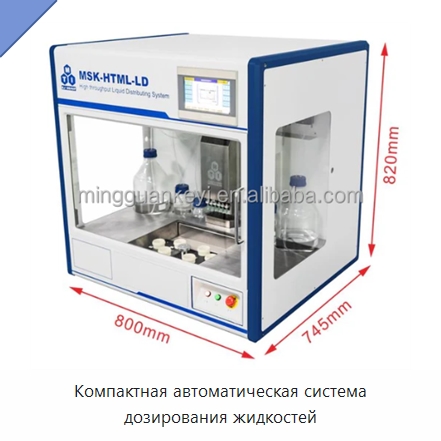

Компактная автоматическая система дозирования жидкостей

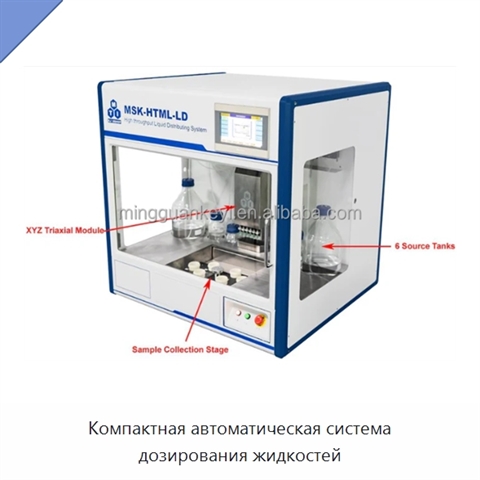

ПЛК управляет последовательностью операций, а программное обеспечение на базе ПК позволяет настраивать этапы программы, редактировать, сохранять и загружать протоколы, выполнять калибровку перемещения и положения пипетки. Трёхосевая платформа с прецизионным насосом-дозатором переносит жидкости из разных исходных ёмкостей к образцам по заданной схеме. Контейнеры или пробирки образцов устанавливаются на приспособлении платформы для программного позиционирования. Предусмотрены датчик уровня исходной жидкости и функция автоматической промывки для предотвращения перекрёстного загрязнения. Направляющий слайдер по оси X имеет длину 420 мм, двойной направляющий слайдер по оси Y — 270 мм, рельсовый слайдер по оси Z — 140 мм; на каждой оси установлен серводвигатель. Шести канальный насос-дозатор с пипеточными наконечниками рассчитан на шесть исходных ёмкостей или пробирок; каналы работают индивидуально последовательно. При подаче 0,1 мл точность составляет ±7 мкл, коэффициент вариации — ±7%; при подаче 1 мл — соответственно ±14 мкл и ±1,5%; при подаче 10 мл — ±0,1 мл и ±1%. Наконечники сменные, вкладыш из PTFE устойчив к большинству кислых и щелочных растворов. Исходные ёмкости имеют объёмы 2 × 100 мл, 2 × 250 мл и 2 × 2000 мл. Стандартная ёмкость образца включает 6 контейнеров по 30 мл; количество контейнеров можно настроить до 64, а объём — в диапазоне от 2 до 500 мл. Опциональная горячая ванна включает шесть нагревательных источников по 10 Вт с максимальной температурой 80 °C. Рабочая зона сбора образцов имеет размеры 283 × 130 × 20 мм, производительность распределения составляет около 400 образцов за 8 часов. Рабочее напряжение — 220 В переменного тока при однофазном питании и частоте 50 Гц, мощность — 1 кВт. Температура окружающей среды составляет 25 ± 3 °C, относительная влажность — 30–90% или ниже, класс чистого помещения — 1 000 000. Для подачи газа используется баллон с инертным газом или воздушный компрессор с давлением 0,5–0,8 МПа; при использовании газового баллона требуется двухступенчатый регулятор давления.

Наименование производителя

Compact Liquid Dispensing System with 6-Channel Metering Pumps & Stream Dispensers - MSK-HTML-LD
