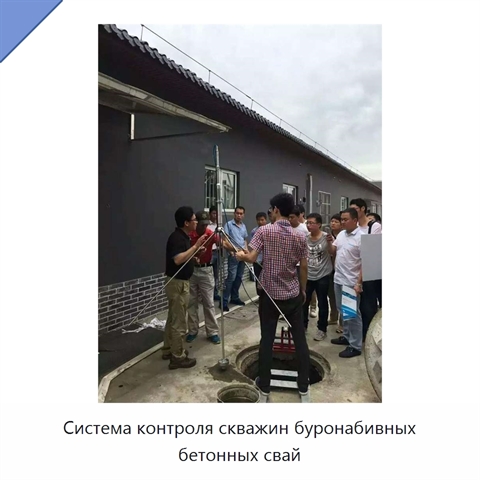

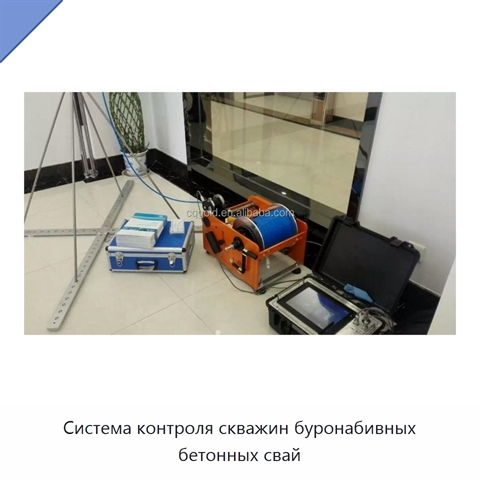

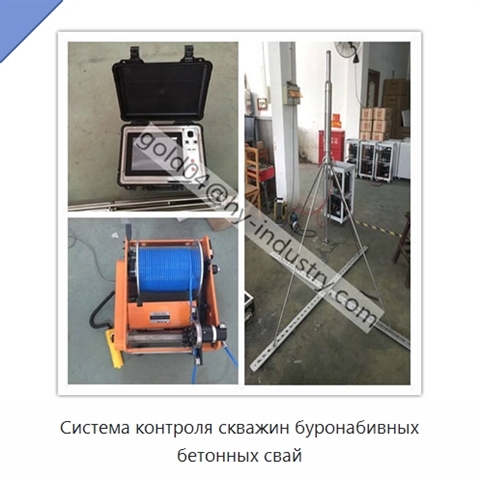

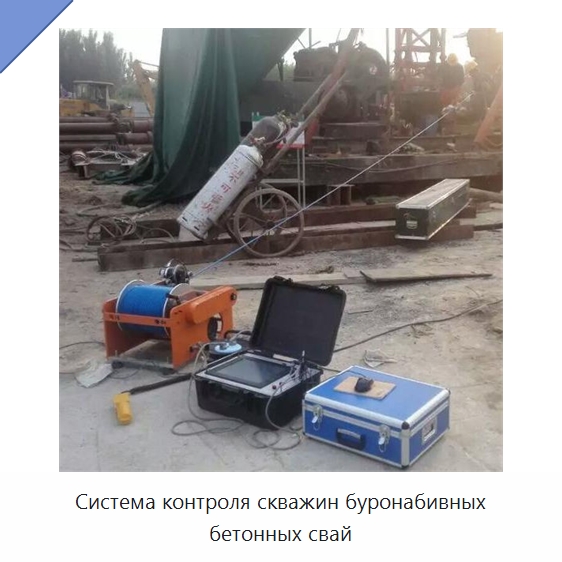

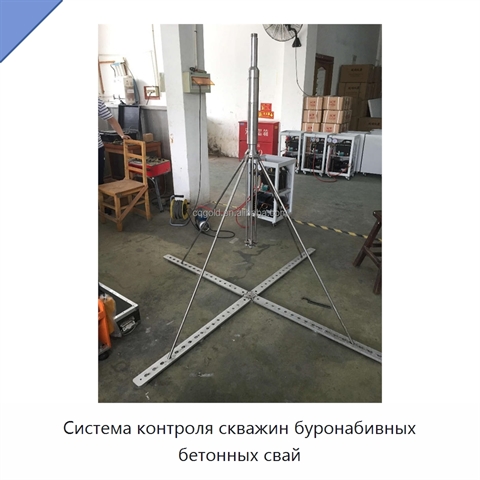

Система контроля скважин буронабивных бетонных свай

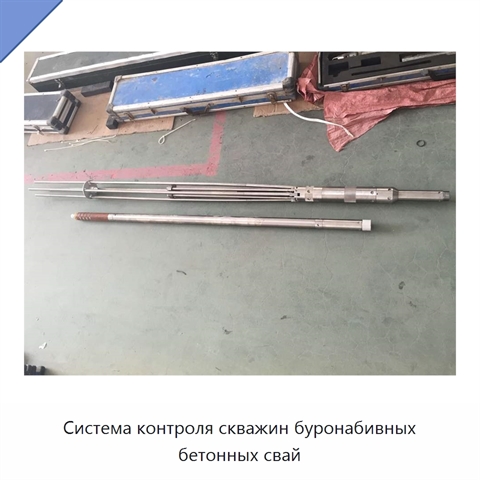

Система выполняет компьютерную обработку результатов испытаний и графических кривых в реальном времени. Программное обеспечение формирует отчёты о качестве скважины в форматах быстрого и инспекционного отчёта. Инклинометрические измерения объединены с измерением диаметра: одновременно определяются осадок и наклон, а также апертура и наклон. Управляющая часть построена на компьютерной платформе и имеет защиту от помех. Стандартный диапазон контроля скважины составляет 500–1600 мм. Установка удлинительной ножки 200 мм расширяет диапазон до 2000 мм; предусмотрен отдельный диапазон 1500–2500 мм, а удлинительная ножка 770 мм увеличивает его до 2800 мм. Погрешность измерения скважины не превышает ±5 мм. Диапазон определения наклона составляет 0–10°, его погрешность — не более ±0,1°, а погрешность измерения удельного сопротивления — не более 5%. Длина кабеля составляет 100 м, опционально доступен вариант длиной 125 м. Растягивающее усилие кабеля составляет 0,35 т, усилие вырыва — 0,65 т. Для контроля осадка используется зонд диаметром 40 мм с расстоянием между электродами 20±0,5 мм. В комплект входят зонды для вертикального контроля и контроля осадка, а также программное обеспечение обработки данных.
