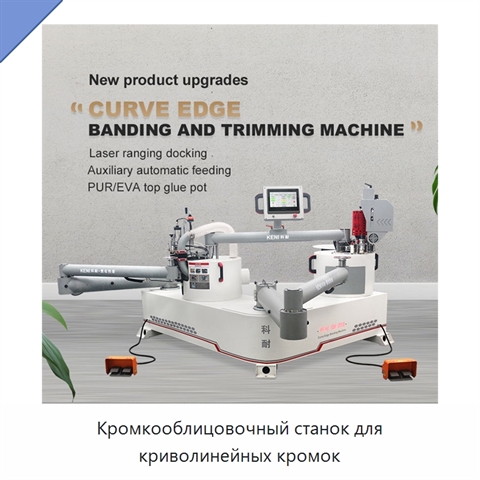

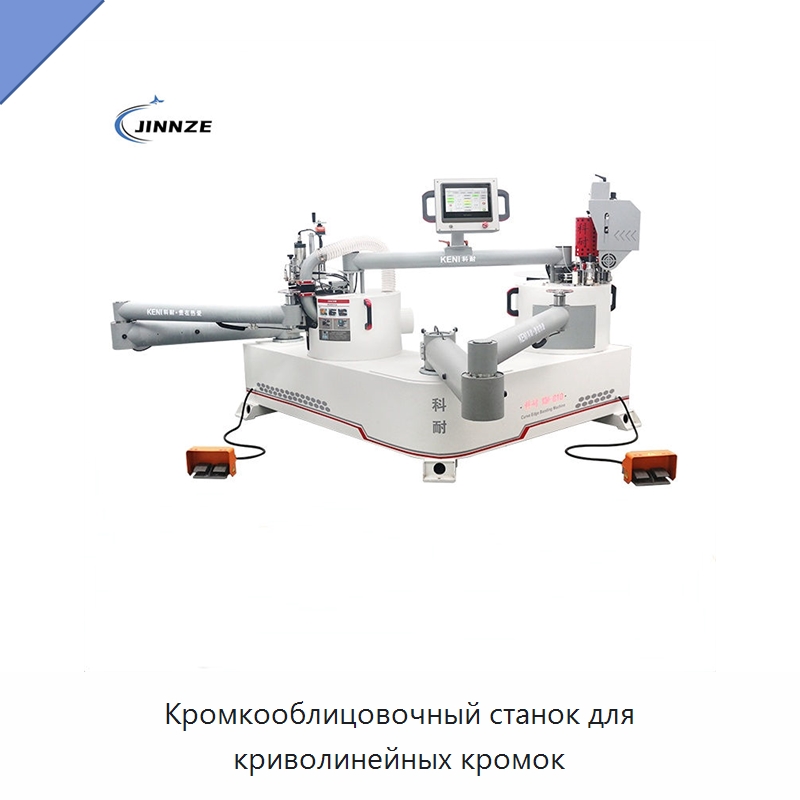

Кромкооблицовочный станок для криволинейных кромок

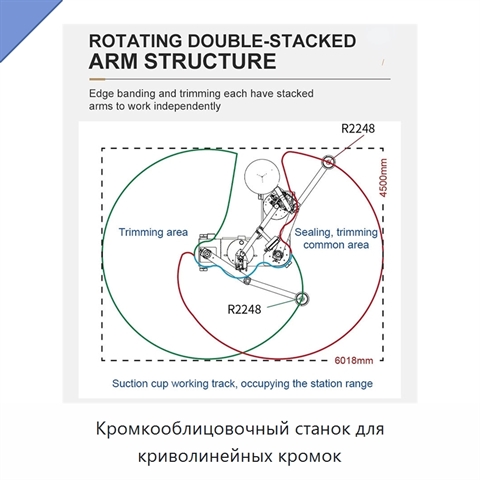

Двухъярусная конструкция с раздельной работой рычагов для облицовывания и обрезки позволяет организовать обработку двумя операторами. Узел ограничителя и прижимной планки возвращается в положение подачи при вводе материала и раскрывается после завершения операции, предотвращая накопление клея из-за длительного вращения резинового ролика. Углы поворота узлов регулируются: для облицовывания предусмотрен диапазон от -70 до +35°, для обрезки установлено значение ±45°. После освобождения присоски встроенный тормоз рычага включается автоматически и предотвращает его раскачивание; вспомогательная подача освобождает руки оператора, а система ускорения и замедления снижает скорость при входе в угол. Инфракрасное лазерное измерение расстояния обеспечивает погрешность стыковки ±0,3 мм для прямого участка длиной более 40 см и автоматически выполняет обрыв материала. Верхний клеевой бачок с внутренним тефлоновым покрытием имеет объём 2600 мл, поддерживает температуру 110-210 °С и оснащён сливом одной кнопкой. Горячий воздух размягчает кромочную ленту для плотного прилегания к плите, второй вспомогательный прижимной ролик повторно прижимает её; ширина ленты составляет 14-70 мм, толщина 0,5-3 мм. Ножевой узел с быстрым откликом обеспечивает точный вертикальный рез без заусенцев, а автоматическое распыление средства для удаления клея защищает приклеивающий ролик и прижимную планку от налипания. Фотоэлектрическое устройство запуска и остановки обрезки распознаёт плиту и прекращает вращение через 5 секунд при отсутствии сигнала; профилирующий приводной ролик задаёт скорость вращения заготовки. Верхние и нижние трапециевидные ножи удаляют излишки и клеевой шов, а очистное устройство распыляет очищающую жидкость с регулируемой подачей. Опциональная платформа предназначена для небольших заготовок. При толщине заготовки менее 14 мм применяется односторонняя обрезка, а при толщине 14-70 мм выполняется верхняя и нижняя обрезка; внутренний радиус дуги составляет не менее 20 мм, при специальной операции возможна обработка радиуса 4 мм. Скорость облицовывания регулируется от 0 до 30 см/с, скорость профилирования составляет 0-24 см/с. Давление источника воздуха равно 0,6-0,8 МПа, расход воздуха достигает 9800 м³/ч, объём газового бака составляет 2 л, а диаметр внешнего вакуумного выхода равен 150 мм. Электропитание рассчитано на 380 В, трёхфазную четырёхпроводную сеть с частотой 50 Гц; общая мощность составляет 6,8 кВт. Обрабатываемые материалы включают ПВХ, древесный шпон, меламин, пластик и другие материалы.
