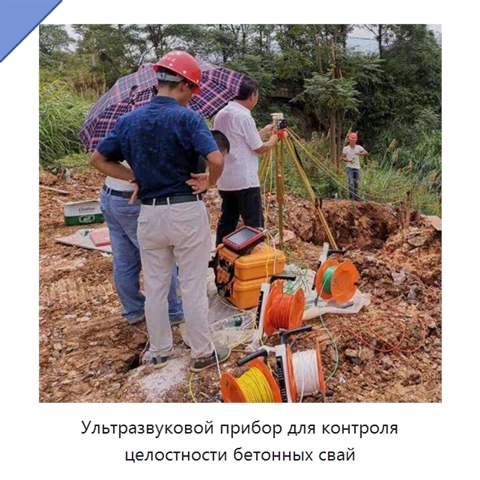

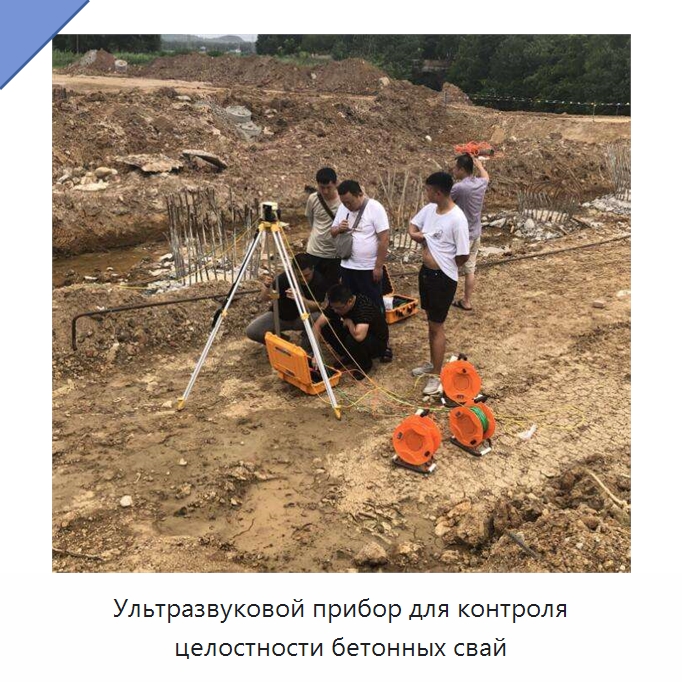

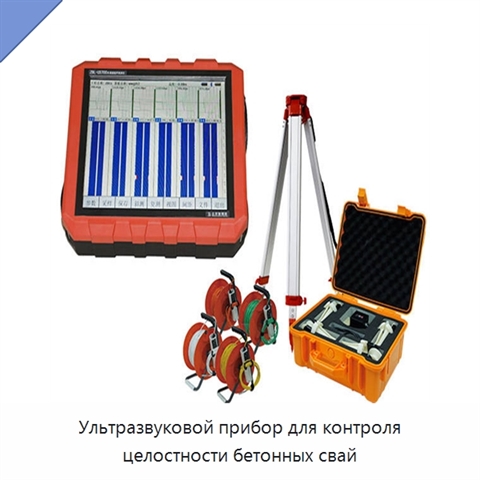

Ультразвуковой прибор для контроля целостности бетонных свай

Многоканальная система выполняет излучение и прием акустических сигналов при контроле методом передачи волн через акустические трубы. Полный профиль сваи можно исследовать за один подъем при наличии трех или четырех заложенных труб. За один подъем выполняется проверка 3 или 6 профилей, а для трехканальной схемы с одним передающим и двумя приемными каналами максимальное количество профилей составляет 3. Скорость подъема превышает 300 точек контроля в минуту. Усиление и задержка регулируются для любого канала в любой момент, а сведения о шести профилях выводятся на один экран. Предусмотрена справочная система, работающая в режиме реального времени. Программное обеспечение предназначено для полевых работ, анализа и обработки результатов с формированием и печатью отчетов. Поддерживаются горизонтальные и наклонные испытания, повторная проверка и измерения с меньшим шагом для выявления дефектов. Прибор оснащен твердотельным накопителем и литиевой батареей; переносной накопитель обеспечивает прямую передачу данных. Защитный кейс устойчив к воздействию воды, влаги и пыли. Интервал дискретизации составляет 0,025–3276,7 мкс, длина выборки имеет значения 0,5K, 1K, 2K и 4K. Режимы запуска: одиночный, непрерывный, по сигналу и внешний; уровни запуска: 10%, 20%, ..., 70%. Ширина полосы пропускания составляет 10 Гц–5 кГц, 10 Гц–500 кГц или 10 кГц–500 кГц. Диапазон измерения звука равен 0–32767 × Δt, где Δt — интервал дискретизации, а точность измерения составляет ±0,025 мкс. Диапазон считывания амплитуды звука составляет −20–84 дБ при точности 1,0%. Передающее напряжение имеет значения 100, 250, 500, 750 и 1200 В, ширина излучения составляет 1–500 мкс.

Наименование производителя

Cross Hole Sonic Logging Instrument Concrete Piles Tomography Tester
